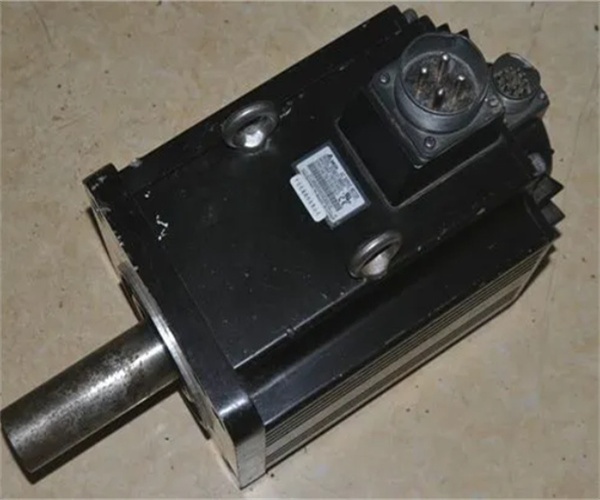

海德汉伺服电机启动没反应故障维修方法详解：海德汉伺服电机作为高精度传动设备的核心部件，广泛应用于数控机床、自动化生产线、精密加工中心等领域。其稳定运行直接决定了设备的加工精度与生产效率，一旦出现启动没反应的故障，将严重影响生产进度。

一、电源系统相关故障原因及维修方法

电源是海德汉伺服电机运行的能量基础，电源系统异常是导致电机启动没反应的首要原因，具体可分为供电线路故障、电源模块损坏、电压电流异常三类情况。

（一）供电线路故障

1. 故障原因

供电线路是连接电源与电机的关键通道，常见故障包括线路断路、接触不良、线路老化破损。断路可能因线路被外力拉扯断裂、接线端子脱落导致；接触不良多由接线端子氧化、松动，或连接器内金属触点磨损引起，尤其在长期振动的工业环境中，接线端子易出现松动；线路老化破损则与使用年限过长、环境温度过高、油污腐蚀有关，破损处可能出现漏电或短路，进而触发保护机制，使电机无法启动。

2. 维修方法

维修前需先切断总电源，确保操作安全。第一步，使用万用表的 “通断档” 检测供电线路的连续性，从电源输入端到电机电源接口，逐段排查线路是否断路，若检测到某一段蜂鸣器不响，说明该段线路存在断路，需更换对应线路或重新连接脱落的端子。第二步，检查接线端子与连接器，拆除端子后用细砂纸打磨氧化层，再涂抹导电膏增强导电性，重新安装时确保端子紧固，扭矩符合设备手册要求（通常为 0.8-1.2N・m）；对于磨损的连接器，需直接更换同型号产品，更换后需测试插拔力度，避免过松或过紧。第三步，检查线路绝缘层，若发现老化、破损，需更换规格匹配的电缆（如耐油、耐高温型），更换后需用扎带固定，避免线路与设备运动部件摩擦。

（二）电源模块损坏

1. 故障原因

海德汉伺服电机的电源模块（如开关电源、整流模块）负责将交流电转换为稳定的直流电，为电机控制单元与驱动单元供电。电源模块损坏的常见原因包括：输入电压波动过大（如电压骤升、骤降），超出模块耐受范围；模块长期满负荷运行，内部元器件（如电容、三极管）发热老化；外部环境中的灰尘、油污进入模块内部，导致短路或散热不良；雷击或电网浪涌冲击，损坏模块内部保护电路。

2. 维修方法

首先，断开电源模块与外部线路的连接，使用万用表检测模块输入、输出端的电压。若输入电压正常（如 AC220V 或 AC380V），但输出电压为 0 或远低于额定值（如额定 DC24V，实际输出低于 20V），说明模块损坏。其次，拆解电源模块，检查内部元器件，若发现电容鼓包、三极管烧焦、电路板发黑等明显损坏痕迹，可尝试更换对应元器件（需使用同型号、同参数的配件，如电容需匹配容量与耐压值）；若损坏范围较大（如电路板烧毁），则需更换整个电源模块，更换前需确认模块型号与电机匹配（如海德汉专用电源模块型号需与电机驱动型号对应），更换后需进行通电测试，观察模块指示灯状态（正常时指示灯常亮，无闪烁或熄灭），同时检测输出电压稳定性，确保波动范围在 ±5% 以内。

（三）电压电流异常

1. 故障原因

即使供电线路与电源模块正常，电压或电流异常也会导致电机无法启动。电压异常包括电压过低（如电网负荷过大、变压器容量不足）、电压过高（如电网故障、稳压器失效）；电流异常主要是过电流，可能因电机启动时负载过重、电机绕组短路，导致启动电流超出保护阈值，触发电源系统的过流保护，切断供电。

2. 维修方法

检测电压时，使用万用表的 “交流电压档” 或 “直流电压档”，分别测量电源输入端、电源模块输出端、电机电源接口处的电压，对比设备手册中的额定电压范围（如 AC380V 电机，输入电压需在 361-418V 之间），若电压过低，需检查电网电压是否正常，必要时安装稳压器或联系供电部门调整；若电压过高，需排查稳压器是否失效，或是否存在电网浪涌，可安装浪涌保护器进行防护。检测电流时，需使用钳形电流表，在电机启动瞬间测量线路中的电流，若电流远超额定启动电流（通常为额定电流的 5-7 倍），需先检查负载，移除过载部分（如清理机械卡阻、减轻加工负荷），若负载正常，再排查电机绕组是否短路（具体方法见下文 “电机自身故障” 部分）；若过流保护频繁触发，需检查电源系统的过流保护参数是否设置合理，可根据电机额定电流重新调整保护阈值（需遵循设备手册要求，避免阈值过高导致电机损坏）。

二、控制信号系统故障原因及维修方法

海德汉伺服电机的启动与运行依赖于控制信号的精准传输，控制信号系统包括控制线路、控制器、编码器，任何一个环节出现故障，都会导致电机无法接收启动信号，进而启动没反应。

（一）控制线路故障

1. 故障原因

控制线路负责传输控制器与电机之间的信号（如启动信号、速度信号、位置信号），常见故障包括线路断路、短路、信号干扰。断路多因线路接头松动、导线断裂（如长期弯曲导致内部铜丝断裂）；短路可能因线路绝缘层破损，导线之间直接接触，或线路与设备金属外壳接触；信号干扰则来自周围强电磁设备（如变频器、电焊机），干扰信号会叠加在控制信号上，导致信号失真，电机无法识别正常启动信号。

2. 维修方法

排查断路时，使用万用表 “通断档” 检测控制线路的每一根导线，重点检查接头处（如插头、端子排），若某根导线不通，需重新连接或更换导线；对于多芯控制电缆，可使用示波器检测信号传输情况，若某一芯无信号波形，说明该芯线断路。排查短路时，断开控制线路两端的连接，使用万用表 “电阻档” 测量导线之间的电阻，若电阻为 0，说明存在短路，需逐段检查线路，找到破损处并修复或更换电缆；若线路与外壳短路，需检查线路是否与金属部件接触，重新固定线路并做好绝缘处理。应对信号干扰时，需将控制电缆与动力电缆分开敷设（间距不小于 30cm），避免平行敷设；为控制电缆套上金属屏蔽层，并将屏蔽层两端接地（接地电阻不大于 4Ω）；在控制器信号输入端安装滤波电容，减少干扰信号的影响。

（二）控制器故障

1. 故障原因

控制器（如 PLC、伺服驱动器）是发送启动信号的核心部件，故障原因包括：控制器内部程序错误（如程序丢失、参数设置错误），导致无法输出启动信号；控制器硬件损坏（如 CPU 故障、信号输出接口烧毁），无法正常传输信号；控制器与电机之间的通信协议不匹配（如更换控制器后未重新配置通信参数），导致信号无法识别。

2. 维修方法

首先，检查控制器的运行状态，观察指示灯（如电源灯、运行灯、故障灯），若故障灯亮，需查阅控制器故障代码手册，确定故障类型（如代码 E01 表示电源故障，E02 表示通信故障）。若为程序错误，需使用编程软件连接控制器，读取程序并检查参数（如启动信号输出端口、电机地址、通信波特率），若参数错误，重新配置正确参数；若程序丢失，需导入备份程序，导入后进行程序校验，确保无语法错误。若为硬件损坏，检测控制器信号输出接口，使用万用表测量接口引脚的电压（如启动信号接口，正常时启动指令发出后电压应为 DC24V），若电压为 0，说明接口损坏，需更换控制器或维修接口电路；更换控制器时，需确保新控制器的型号、通信协议与电机匹配，更换后重新配置参数并进行联机测试。若为通信协议不匹配，需在控制器中设置与电机一致的通信协议（如 Modbus、Profinet），并检查通信线路的连接（如网线、信号线），确保通信正常（可通过控制器的通信诊断功能查看通信状态）。

（三）编码器故障

1. 故障原因

编码器是海德汉伺服电机的位置反馈部件，用于向控制器传输电机转速与位置信号，若编码器故障，控制器无法获取反馈信号，会停止输出启动信号，导致电机无法启动。故障原因包括：编码器与电机轴连接松动或断裂，无法同步旋转；编码器内部光学元件（如光栅盘、光敏元件）损坏，无法生成反馈信号；编码器线路断路或短路，信号无法传输；编码器受到油污、粉尘污染，遮挡光学元件，导致信号丢失。

2. 维修方法

第一步，检查编码器的机械连接，拆除编码器外壳，观察编码器轴与电机轴的连接情况（如联轴器、顶丝），若连接松动，重新紧固顶丝（扭矩符合要求，通常为 0.3-0.5N・m）；若连接断裂，更换联轴器或重新连接轴体。第二步，检测编码器线路，使用万用表 “通断档” 检测编码器电源线、信号线的连续性，若线路断路，修复或更换线路；使用示波器检测编码器输出信号（如 A、B 相脉冲信号），若无脉冲波形或波形失真，说明编码器内部损坏。第三步，清洁编码器内部，若发现光学元件污染，用无水乙醇浸泡过的无尘棉签轻轻擦拭光栅盘与光敏元件，避免划伤；清洁后重新安装编码器，确保安装角度正确（若安装偏移，会导致信号相位错误）。第四步，若编码器内部元件损坏（如光敏元件烧毁），需更换同型号编码器（海德汉编码器型号需与电机型号严格匹配，如 ERN1387 系列对应特定型号电机），更换后需进行参数设置（如编码器分辨率、方向），并通过控制器的反馈诊断功能验证信号是否正常（如查看电机转速显示是否与实际旋转速度一致）。

三、电机自身故障原因及维修方法

电机自身故障是导致启动没反应的根本原因之一，主要包括绕组故障、轴承故障、电机内部连接故障，这些故障会直接影响电机的正常运转。

（一）绕组故障

1. 故障原因

绕组是电机产生磁场的核心部件，常见故障包括绕组短路、断路、接地。绕组短路多因绕组绝缘层老化、破损，导致导线之间直接接触，或因电机过载、散热不良，使绕组温度过高，烧毁绝缘层；绕组断路多因导线焊接点脱落、导线断裂（如长期振动导致内部铜丝断裂），或因绕组烧毁导致导线熔断；绕组接地是指绕组与电机外壳之间绝缘损坏，导致电流通过外壳接地，触发漏电保护，切断电源。

2. 维修方法

检测绕组短路时，使用万用表 “电阻档” 测量三相绕组之间的电阻（如 U-V、V-W、W-U），若某两相电阻远小于额定值（如正常电阻为 5Ω，某两相为 1Ω），说明存在短路；也可使用兆欧表（摇表）测量绕组绝缘电阻，若绝缘电阻小于 0.5MΩ（低压电机），说明绝缘层损坏。维修时，若短路范围较小，可找到短路点，重新包裹绝缘层（使用绝缘纸、绝缘漆）；若短路范围较大，需拆除旧绕组，重新绕制绕组（需按照电机绕组参数，如匝数、线径、绕制方式绕制，绕制后需进行浸漆、烘干处理，增强绝缘性能）。检测绕组断路时，用万用表 “通断档” 测量三相绕组的连续性，若某一相不通，说明存在断路，需找到断路点（如焊接点脱落），重新焊接并包裹绝缘层；若绕组烧毁，需重新绕制绕组。检测绕组接地时，用兆欧表测量绕组与电机外壳之间的绝缘电阻，若电阻为 0 或小于 0.5MΩ，说明存在接地故障，需找到接地位置，修复绝缘层；若接地严重，需重新绕制绕组。维修后，需进行空载测试，通电后观察电机是否运转正常，无异响、过热现象，同时测量三相电流，确保三相电流平衡（偏差不大于 10%）。
