德国控创工控机黑屏故障维修基础指南

德国控创工控机黑屏故障维修基础指南：德国控创（Kontron）作为全球领先的嵌入式计算解决方案提供商，其工控机凭借高稳定性、强抗干扰性和长生命周期等优势，广泛应用于工业自动化、轨道交通、能源电力、医疗设备等关键领域。工控机作为工业系统的 “大脑”，一旦出现黑屏故障，可能导致生产中断、数据丢失等严重后果，给企业带来巨大经济损失。

一、控创工控机黑屏故障核心原因分析

（一）硬件故障：黑屏的主要诱因

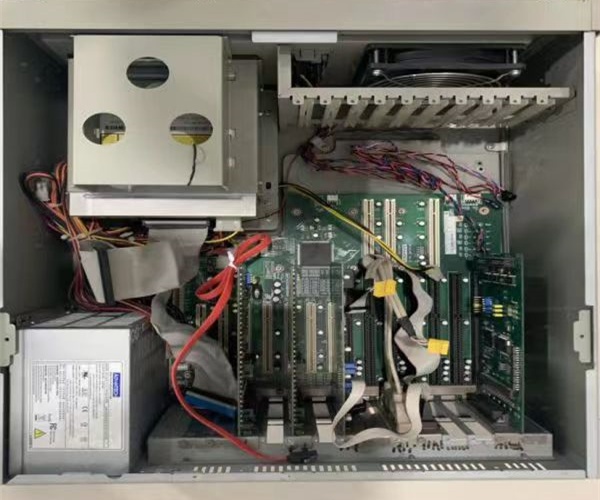

硬件故障是工控机黑屏最常见的原因，占比超过 60%。控创工控机的硬件系统包括主板、CPU、内存、硬盘、电源模块、显示接口、显卡（集成 / 独立）、液晶显示屏等核心部件，任一环节出现问题都可能导致黑屏。

1. 电源模块故障

控创工控机采用工业级电源模块，具备宽电压输入、过压过流保护等功能，但长期高负荷运行、电压波动或元件老化可能引发故障。常见问题包括：电源模块烧毁、输出电压不稳定、电源线接触不良、电源接口氧化松动。当电源无法为主板、CPU 等核心部件提供稳定电力时，工控机可能直接无法启动，表现为黑屏且无任何指示灯亮起；若输出电压偏低，可能导致主板部分功能失效，出现 “通电但黑屏” 现象。

2. 主板故障

主板是工控机的核心连接枢纽，集成了 CPU 插槽、内存插槽、PCIe 接口、显示接口等关键部件。控创工控机主板采用工业级设计，但长期高温、湿度变化或静电冲击可能导致故障：一是主板电容鼓包、漏液，这是最常见的老化问题，会导致供电不稳，引发黑屏；二是主板上的显示芯片、北桥芯片损坏，影响视频信号传输；三是主板接口松动或氧化，如 VGA、HDMI 接口接触不良，导致信号中断。

3. 内存故障

内存是数据临时存储的关键部件，控创工控机通常采用 ECC 工业级内存，具备纠错功能，但仍可能因以下问题引发黑屏：一是内存插槽松动，如工控机振动导致内存金手指与插槽接触不良；二是内存金手指氧化，灰尘积累影响信号传输；三是内存芯片损坏，如电压异常导致内存颗粒烧毁；四是内存不兼容，扩容时添加的内存型号与原内存不匹配，导致系统无法识别，出现黑屏。

4. 显示设备故障

显示设备包括集成显卡、独立显卡和液晶显示屏，故障表现为 “主机运行正常但无图像”：一是集成显卡故障，主板上的显示核心损坏，无法输出视频信号；二是独立显卡故障，如显卡供电不足、显存损坏、显卡接口松动；三是显示屏故障，如液晶面板老化、背光板损坏、显示屏排线松动，此时可能出现 “黑屏但隐约有图像”（背光板故障）或 “完全无图像”（面板或排线故障）。

5. 硬盘故障

硬盘故障通常伴随 “无法启动系统”，进而导致黑屏：一是系统盘损坏，如硬盘 MBR 分区表损坏、引导文件丢失，导致系统无法加载，出现黑屏或蓝屏；二是硬盘硬件损坏，如磁头损坏、盘片划伤，导致硬盘无法读取，系统启动失败；三是硬盘接口松动，如 SATA 接口接触不良，导致硬盘无法被识别，系统无法启动。

（二）环境因素：工业场景的外部诱因

工业环境的特殊性是控创工控机黑屏的重要外部因素，占比约 15%，核心包括温度、湿度、振动、灰尘、电磁干扰等。

1. 温度异常

控创工控机的工作温度范围通常为 – 40℃~70℃，但长期超出该范围会导致故障：一是高温环境，工业现场散热不良、风扇故障导致工控机内部温度过高，CPU、显卡等部件因过热保护而自动关机或黑屏；二是低温环境，冬季户外或无保温措施的机房温度过低，导致液晶显示屏背光板无法启动、电池（若有）供电不足，出现黑屏。

2. 湿度与粉尘问题

工业环境中的湿度和粉尘会影响硬件性能：一是高湿度环境，导致主板、接口等部件氧化、腐蚀，出现接触不良，引发黑屏；二是粉尘积累，工控机散热口、内存插槽、主板表面积累大量粉尘，堵塞散热通道，导致温度升高，同时粉尘导电可能引发短路，损坏硬件。

3. 振动与冲击

工业现场的设备运行、运输过程中的颠簸可能导致：一是硬件松动，如内存、显卡、硬盘接口因振动脱落；二是硬盘损坏，机械硬盘的磁头因冲击碰撞盘片，导致硬件故障；三是主板焊点脱落，振动导致主板上的芯片焊点松动，影响信号传输。

4. 电磁干扰

工业环境中的变频器、电机、电焊机等设备会产生强电磁干扰，可能导致：一是视频信号干扰，VGA、HDMI 接口的视频信号被干扰，出现黑屏、花屏；二是电源干扰，电磁干扰导致电源模块输出电压波动，影响主板、CPU 等部件正常工作；三是系统干扰，电磁脉冲损坏主板上的电子元件，导致硬件故障。

二、控创工控机黑屏故障维修方法：从排查到解决

维修的核心原则是 “先判断故障类型，再按‘先硬件后软件、先简单后复杂’的顺序排查”，避免盲目拆机或操作，导致故障扩大。

（一）前期准备：故障初步判断与工具准备

1. 故障初步判断

首先通过 “观察现象 + 简单操作” 区分硬件故障与软件故障：

• 若工控机完全无反应（无指示灯、无风扇转动声），大概率是电源模块或主板故障；
• 若风扇转动、指示灯亮，但无图像，可能是内存、显卡、显示接口或显示屏故障；
• 若启动时出现 Logo 后黑屏，大概率是系统故障或硬盘故障；
• 若运行中突然黑屏，重启后正常，可能是软件冲突、温度过高或驱动问题。

2. 维修工具准备

必备工具包括：十字螺丝刀、一字螺丝刀、万用表（检测电压）、内存测试工具（如 MemTest86+）、系统安装盘（工业级系统镜像）、驱动光盘（控创官方驱动）、橡皮擦（清洁金手指）、压缩空气罐（清理粉尘）、酒精棉片（清洁接口）、示波器（可选，检测视频信号）。

（二）硬件故障的分步排查与维修

硬件故障的排查遵循 “从易到难、先外部后内部” 的顺序，优先排查无需拆机的简单问题，再逐步深入内部部件。

1. 电源模块故障排查与维修

• 第一步：检查电源线与接口，更换已知正常的电源线，重新插拔电源接口，观察是否有指示灯亮起、风扇是否转动；若接口松动，用酒精棉片清洁接口氧化层。
• 第二步：用万用表检测电源输出电压，控创工控机电源常见输出电压为 12V、5V、3.3V，若电压为 0 或波动过大，说明电源模块损坏，需更换同型号工业级电源（优先选择控创原厂电源，确保兼容性）。
• 第三步：检查电源开关，若开关接触不良，更换电源开关或修复触点。

2. 内存故障排查与维修

• 第一步：断电后打开机箱，拔出内存，用橡皮擦轻轻擦拭内存金手指（去除氧化层），用压缩空气罐清理内存插槽内的粉尘。
• 第二步：将内存重新插入插槽，确保完全卡紧（两侧卡扣弹起固定）；若有多根内存，逐一单独插入测试，排查是否有损坏的内存。
• 第三步：用 MemTest86 + 工具测试内存，若检测到错误，说明内存芯片损坏，需更换同型号、同频率的工业级 ECC 内存（控创工控机对内存兼容性要求较高，建议选择原厂或认证品牌）。

3. 显示设备故障排查与维修

• 第一步：更换显示接口，如从 VGA 接口切换到 HDMI 接口，或连接外接显示器测试；若外接显示器有图像，说明原显示屏或内置接口故障。
• 第二步：排查显卡，若为独立显卡，断电后拔出显卡，清洁金手指后重新插入，检查显卡供电线是否插紧；若集成显卡故障，需维修主板或添加独立显卡（需确认工控机主板支持）。
• 第三步：排查显示屏，若外接显示器正常，原显示屏黑屏，检查显示屏排线是否松动（需拆机查看），若排线正常，可能是背光板或液晶面板损坏，需更换工业级显示屏（建议联系控创售后更换原厂配件）。

4. 主板故障排查与维修

• 第一步：观察主板外观，检查是否有电容鼓包、漏液，芯片烧焦痕迹，若有损坏元件，需联系专业维修人员更换（工业级主板芯片焊接难度较高，不建议自行操作）。
• 第二步：清洁主板接口，用酒精棉片清洁 VGA、HDMI、内存插槽、CPU 插槽等接口，去除氧化层和粉尘。
• 第三步：检测主板供电，用万用表测量主板供电接口电压是否正常，若电压异常，可能是主板电源管理芯片损坏，需返厂维修。
• 注意：控创工控机主板为定制化设计，维修难度大，若主板严重损坏，建议直接更换原厂主板，避免兼容性问题。

5. 硬盘故障排查与维修

• 第一步：检查硬盘接口，断电后重新插拔 SATA 线和电源线，清洁接口灰尘。
• 第二步：检测硬盘状态，用 DiskGenius、MHDD 等工具检测硬盘是否有坏道，若为逻辑坏道，可通过工具修复；若为物理坏道，需更换硬盘。
• 第三步：修复系统，若硬盘无坏道但无法启动，用系统安装盘修复引导文件（如 Windows 系统可通过 “修复计算机”→“启动修复” 功能），或重新安装工业级操作系统（需提前备份数据，安装时选择 “保留数据分区”）。
• 第四步：更换硬盘，若硬盘硬件损坏，需更换工业级硬盘（如 SSD 固态硬盘，抗振动、寿命长），并重新安装系统和工业软件。

三、总结

德国控创工控机黑屏故障的核心原因可分为硬件故障、软件异常、环境因素和人为操作失误四大类，其中硬件故障（电源、主板、内存、显示设备、硬盘）占比最高。维修时需遵循 “先判断类型，再分步排查” 的原则，优先解决简单易操作的问题（如接口松动、粉尘清理），再处理复杂故障（如主板芯片损坏、系统重建）。

在工业场景中，通过规范的硬件维护、软件管理、环境优化和操作培训，可有效降低黑屏故障发生率。若故障无法自行解决，建议专业工业控制设备维修机构，避免因自行维修导致故障扩大。控创工控机作为工业系统的核心设备，其稳定运行直接关系到生产连续性，因此必须重视日常维护和故障预防，确保工业生产的顺利进行。
