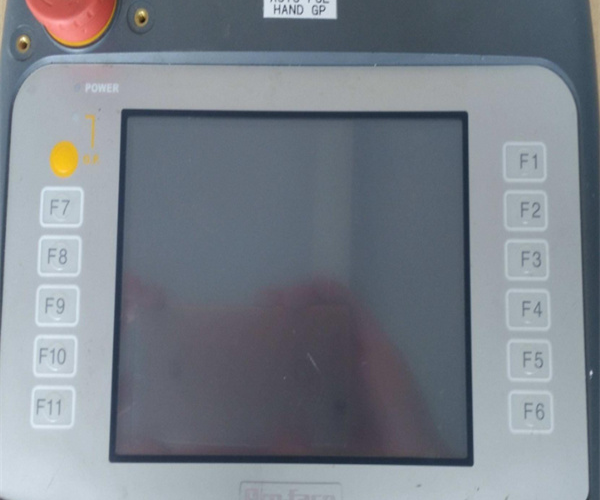

普洛菲斯触摸屏上电烧保险硬件故障维修方法详解：普洛菲斯（Pro-face）触摸屏作为工业自动化领域常用的人机交互设备，其稳定运行直接关系到生产流程的顺畅性。上电烧保险是该类设备较为常见的硬件故障之一，不仅会导致设备无法正常启动，若未能及时准确排查，还可能引发更严重的电路损坏。

第一章 普洛菲斯触摸屏上电烧保险故障原因深度解析

上电烧保险的本质是设备供电回路中出现过大电流，导致保险管熔断以保护后续电路。根据故障点位置和成因，可将常见原因分为电源输入回路故障、内部电源模块损坏、负载短路及外部环境因素四大类，每类原因下又包含具体的故障表现和机理。

1.1 电源输入回路故障

电源输入回路是电流进入触摸屏的第一道关卡，该回路中元件的损坏或异常极易导致电流骤增，引发保险熔断。主要包括以下几种情况：

• 电源开关损坏：电源开关内部触点因长期使用出现氧化、粘连或短路，当设备上电时，触点无法正常断开或闭合，导致输入电流直接短路。例如，某工厂使用的普洛菲斯GP2501触摸屏，因开关触点粘连，上电瞬间电流达到正常电流的5倍以上，直接熔断10A保险管。
• 输入滤波电容击穿：输入回路中的滤波电容（通常为电解电容）用于滤除电网中的杂波，若电容质量不佳、老化或受到过电压冲击，会发生击穿短路。电容击穿后，相当于在输入端正负极之间直接接了一根导线，形成严重短路，保险管迅速熔断。此类故障在使用年限超过5年的设备中较为常见，电容外观常伴随鼓包、漏液现象。
• 压敏电阻失效：压敏电阻并联在输入回路中，用于吸收电网中的浪涌电压。当压敏电阻因过压次数过多或自身老化失效时，会由高阻状态变为低阻状态，导致输入回路短路。这种故障具有一定的隐蔽性，压敏电阻外观可能无明显变化，需通过万用表检测其阻值判断。

1.2 内部电源模块损坏

普洛菲斯触摸屏内部电源模块负责将输入的交流或直流电压转换为设备各部件所需的直流电压（如5V、12V、24V），其核心元件包括整流桥、开关管、变压器、稳压芯片等。这些元件的损坏是导致上电烧保险的主要原因之一：

• 整流桥堆击穿：整流桥堆由四个二极管组成，用于将交流电转换为直流电。当其中一个或多个二极管击穿时，会导致交流输入直接短路。例如，某食品加工厂的普洛菲斯ST4000触摸屏，因电网电压波动导致整流桥堆中的两个二极管击穿，上电后保险管立即熔断，同时整流桥堆表面温度迅速升高。
• 开关管短路：开关管是开关电源的核心部件，负责控制电流的通断。若开关管因过流、过压或散热不良被击穿，会造成电源模块初级线圈短路，进而引发保险熔断。开关管短路时，常伴随周边限流电阻烧毁的现象，可通过观察电路板外观初步判断。
• 电源管理芯片故障：电源管理芯片用于控制开关管的导通与关断时间，若芯片内部电路损坏，可能导致开关管持续导通，使初级回路电流过大。这种故障较为复杂，需通过替换芯片进行验证，且芯片型号需与原型号完全一致，否则可能引发新的故障。

1.3 负载短路故障

触摸屏内部的负载部件（如液晶驱动板、触摸板、主板芯片等）若发生短路，会导致电源模块输出电流过大，反灌至输入回路，引发保险熔断。常见负载短路情况如下：

• 液晶驱动板短路：液晶驱动板上的驱动芯片或电容因受潮、虚焊或过热损坏，可能导致驱动板电路短路。例如，某机床设备上的普洛菲斯GP3770触摸屏，因设备工作环境潮湿，液晶驱动板上的贴片电容受潮短路，上电后保险熔断，同时驱动板上出现明显烧痕。
• 触摸板故障：触摸板与主板之间的排线若出现破损、短路，或触摸板内部电路损坏，会导致触摸板回路短路。部分触摸屏的触摸板供电直接取自内部电源模块，短路后会迅速拉低电源电压，引发保险熔断。
• 主板芯片短路：主板上的CPU、内存等芯片因过压、静电或散热不良损坏，可能导致芯片内部引脚短路。这种故障较为罕见，但一旦发生，维修难度较大，需专业设备检测芯片状态。

1.4 外部环境因素

外部环境的异常也可能导致普洛菲斯触摸屏上电烧保险，这类故障往往容易被忽视，需结合设备使用场景综合判断：

• 电网电压异常：电网电压过高（如超过250V AC）或出现浪涌电压，会超出触摸屏电源模块的承受范围，导致内部元件损坏短路，进而熔断保险。在工业现场，若设备未配备稳压电源或浪涌保护器，此类故障发生概率较高。
• 环境潮湿与粉尘：长期处于潮湿、多粉尘环境的触摸屏，内部电路板容易出现腐蚀、爬电现象，导致电路绝缘性能下降，引发短路。例如，某冶金厂的触摸屏因粉尘堆积在电路板表面，形成导电通路，上电后保险熔断，同时电路板出现明显的腐蚀痕迹。
• 机械振动与冲击：设备在运输或使用过程中受到强烈振动或冲击，可能导致内部元件松动、引脚脱落或电路板断裂，造成电路短路。这种故障常伴随设备外壳变形、内部连接线松动等现象。

第二章 普洛菲斯触摸屏上电烧保险故障维修流程与方法

维修普洛菲斯触摸屏上电烧保险故障需遵循“先断电安全检查，后分步检测排查，再替换验证修复”的原则，避免因操作不当导致二次损坏。以下是详细的维修流程和具体方法：

2.1 维修前的安全准备与工具准备

在进行维修操作前，必须做好安全防护和工具准备，确保维修过程安全有序：

• 安全准备：断开触摸屏的电源输入，拔掉电源插头，确保设备完全断电。佩戴绝缘手套和防静电手环，避免静电损坏内部芯片。维修工作台需铺设防静电垫，防止静电积累。
• 工具准备：准备万用表（数字式，精度≥0.1Ω）、烙铁（恒温烙铁，功率30-60W）、焊锡丝（含松香芯，直径0.8-1.2mm）、吸锡器、螺丝刀套装（十字、一字）、剥线钳、替换用保险管（同型号、同规格）、电容、二极管、开关管等常用元器件。若条件允许，可配备示波器（用于检测电源波形）和热风枪（用于拆卸贴片元件）。

2.2 初步外观检查

外观检查是维修的第一步，通过观察设备外部和内部电路板的外观特征，可初步判断故障范围：

1. 外部检查：检查电源插头、电源线是否破损，插头内部触点是否氧化、变形。观察触摸屏外壳是否有明显损坏、变形，电源开关是否正常弹起、闭合。

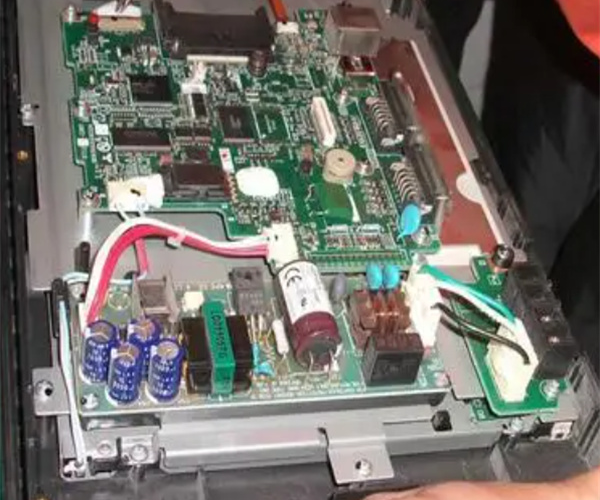

2. 内部检查：打开触摸屏外壳（注意保存螺丝，避免丢失），观察内部电路板是否有烧痕、鼓包、漏液现象。重点检查保险管是否熔断（透明保险管可直接观察内部金属丝是否断开， opaque保险管需用万用表检测），输入滤波电容是否鼓包、漏液，整流桥堆、开关管是否有烧焦痕迹，电路板上是否有粉尘堆积、腐蚀现象。

提示：若发现保险管熔断且玻璃外壳内壁有黑色烟雾痕迹，说明故障回路存在严重短路，需重点排查输入回路和电源模块。

2.3 分步检测排查故障点

在外观检查的基础上，使用万用表进行分步检测，逐步缩小故障范围，定位具体故障元件：

2.3.1 电源输入回路检测

断开电源模块与输入回路的连接线（通常为插件连接），确保输入回路与后续电路隔离，然后进行以下检测：

1. 保险管检测：将万用表调至“电阻档（Ω）”，红黑表笔分别接触保险管两端，若阻值为0Ω，说明保险管正常；若阻值为无穷大，说明保险管已熔断，需进一步排查熔断原因。
2. 电源开关检测：断开电源开关，检测开关两端阻值，应为无穷大；闭合电源开关，阻值应接近0Ω。若开关无论闭合与否阻值均为0Ω或无穷大，说明开关损坏，需更换。
3. 输入滤波电容检测：将电容从电路板上拆下（注意放电，避免触电），万用表调至“电容档”，检测电容容量是否与标称值一致。若容量明显下降或为0，说明电容失效；若万用表调至“电阻档”检测电容两端阻值为0Ω，说明电容击穿短路。
4. 压敏电阻检测：用万用表电阻档检测压敏电阻两端阻值，正常情况下应为无穷大或数十兆欧。若阻值为0Ω或较小，说明压敏电阻失效短路。

2.3.2 内部电源模块检测

若输入回路检测正常，需进一步检测内部电源模块，步骤如下：

1. 整流桥堆检测：将整流桥堆从电路板上拆下，万用表调至“二极管档”，红黑表笔分别接触整流桥堆的交流输入端和直流输出端。正常情况下，交流输入端到直流正极应正向导通（有一定压降），反向截止；交流输入端到直流负极也应正向导通，反向截止。若检测到某一路短路（阻值为0Ω），说明整流桥堆击穿损坏。
2. 开关管检测：对于NPN型开关管，万用表调至“二极管档”，红表笔接发射极，黑表笔接集电极，正常阻值应为无穷大；红表笔接基极，黑表笔接集电极，应正向导通。若集电极与发射极之间阻值为0Ω，说明开关管击穿短路。
3. 电源管理芯片检测：由于芯片内部电路复杂，直接检测难度较大，可通过测量芯片引脚电压判断。将电源模块接通低压测试电源（避免直接接市电导致二次损坏），用万用表测量芯片的供电引脚、使能引脚电压是否符合 datasheet 要求。若电压异常，可尝试替换同型号芯片后再测试。
4. 变压器检测：用万用表电阻档检测变压器初级线圈和次级线圈的阻值，初级线圈阻值通常为几欧到几十欧，次级线圈阻值较小（几欧）。若某一线圈阻值为0Ω（短路）或无穷大（断路），说明变压器损坏。

2.3.3 负载回路检测

若电源模块检测正常，需检测负载回路是否存在短路，步骤如下：

1. 断开负载连接：拔掉电源模块与液晶驱动板、触摸板、主板的连接线，使负载与电源模块完全隔离。
2. 检测负载输入端阻值：用万用表电阻档检测各负载输入端（如驱动板电源接口、触摸板电源接口）的正负极之间阻值，正常情况下应为数千欧以上。若阻值为0Ω或较小，说明该负载回路存在短路。
3. 逐一排查负载元件：对于短路的负载回路，进一步拆解检测具体元件，如液晶驱动板上的驱动芯片、贴片电容，触摸板的排线、内部电路等，找到短路元件并更换。

2.4 故障修复与验证

定位故障点后，进行故障修复，并通过测试验证修复效果：

1. 元件更换：更换损坏的元件，确保替换元件的型号、规格与原元件一致。例如，保险管需更换同型号、同电流规格的产品；电容需注意容量、耐压值和极性；芯片需使用完全相同的型号。焊接时要确保焊点牢固、无虚焊，避免因焊接不良导致故障复发。
2. 电路清理：若电路板上有粉尘、腐蚀痕迹，用酒精棉片轻轻擦拭清理，确保电路绝缘性能良好。对于受潮的电路板，可放入烤箱低温烘干（温度≤80℃，时间2-3小时）。
3. 通电测试：修复完成后，先进行空载测试（断开负载，只连接电源模块），用万用表测量电源模块输出电压是否正常。若输出电压正常，再连接负载进行整机测试，观察触摸屏是否能正常启动，各功能是否正常，保险管是否保持完好。测试过程中需密切关注设备温度，若出现异常发热，立即断电检查。

第三章 总结

普洛菲斯触摸屏上电烧保险故障的原因复杂多样，涉及电源输入回路、内部电源模块、负载回路及外部环境等多个方面。维修时需遵循科学的流程，先进行安全准备和外观检查，再通过分步检测定位故障点，最后进行元件更换和测试验证。同时，通过优化供电环境、改善使用条件和加强日常维护，可有效预防此类故障的发生。

本文通过详细的故障原因分析、维修流程讲解、实际案例分享及预防措施总结，为技术人员提供了全面的故障解决指南。在实际维修过程中，需结合设备的具体型号和使用情况灵活运用所学知识，不断积累维修经验，提高故障排查和解决能力，确保普洛菲斯触摸屏的稳定运行，为工业生产的顺利进行提供保障。
