海德汉编码器短路故障维修经验之谈：海德汉编码器作为精密测量和控制的核心元件，在数控机床、自动化设备等领域发挥着至关重要的作用。然而，短路故障作为编码器常见硬件问题之一，往往会导致设备停机、生产中断等严重后果。我们公司有着丰富的维修编码器的经验，欢迎来电咨询。

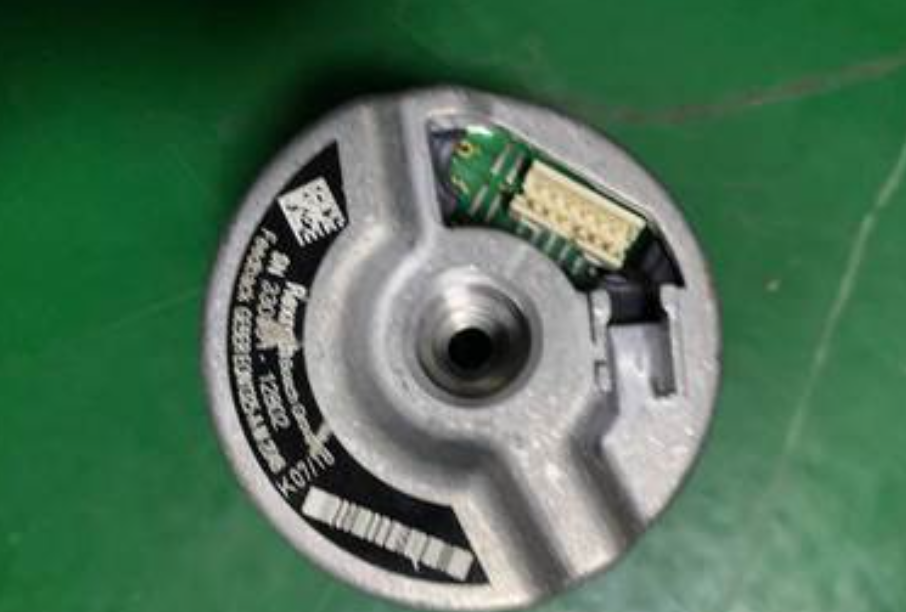

海德汉编码器短路故障的常见现象

海德汉电机编码器出现短路故障时，通常会表现出多种明显的异常现象，这些现象为技术人员提供了初步判断故障的重要线索。了解这些典型表现有助于快速定位问题并采取相应措施。

电机运行异常是最直接的表现之一。当编码器发生短路时，电机可能完全无法启动，或者在运行中出现明显的转速不稳定现象，如忽快忽慢、抖动等。这是因为编码器短路影响了位置反馈信号的正常传输，导致控制系统无法准确控制电机转速。更严重的情况下，电机甚至可能出现”飞车”现象，即完全失去控制高速运转，这对设备和人员安全构成极大威胁。

位置控制偏差是另一个关键指标。海德汉编码器的主要功能之一就是提供精确的位置反馈，当短路故障发生时，控制系统接收到的位置信号会出现错误，导致实际位置与指令位置之间存在显著偏差。这种偏差在精密加工中尤为致命，可能造成工件报废、刀具损坏等后果。在某些情况下，系统可能会直接触发”位置偏差过大”的报警并停机保护。

信号异常现象在电气检测中更为明显。使用示波器观察编码器输出信号时，可能会发现信号闪烁、抖动、幅度降低甚至完全消失的情况。这些异常信号往往表明编码器内部电路存在问题，可能是短路导致的电源电压下降或信号路径受损。特别是在增量式编码器中，A/B/Z相信号的异常会直接影响整个控制系统的稳定性。

系统报警信息也是不容忽视的诊断依据。现代数控系统通常配备完善的故障诊断功能，当检测到编码器信号异常时，会生成特定的错误代码。常见的报警包括”编码器信号丢失”、”编码器电源故障”或”编码器通信错误”等。这些报警信息虽然不能直接指向短路故障，但能为技术人员提供排查方向。

值得注意的是，短路故障有时会伴随发热现象。由于短路导致电流异常增大，编码器外壳或电缆连接处可能出现明显温升，严重时甚至能闻到绝缘材料烧焦的气味4。这种情况下应立即断电检查，防止故障进一步扩大。

了解这些典型现象后，技术人员可以在故障初期快速判断是否属于编码器短路问题，并采取相应的诊断措施，避免盲目更换部件造成不必要的停机时间和维修成本。

海德汉编码器短路故障的维修方法

确定海德汉编码器短路故障的具体原因后，需要采取针对性的维修措施。正确的维修方法不仅能恢复设备功能，还能延长编码器使用寿命，防止故障再次发生。根据短路原因的不同，维修策略和具体操作也存在显著差异。

电源系统问题的解决方案

电源线路维修是解决供电相关短路故障的首要任务。检查从电源模块到编码器之间的所有电缆和连接器，发现绝缘破损、导体外露或连接松动等问题应立即修复或更换。对于移动设备上的编码器，特别要注意电缆的弯曲部位和固定点，这些位置容易因长期机械应力而损坏。更换电缆时，应选择与原厂规格相同或更高的产品，确保导体截面积、绝缘等级和屏蔽效果满足要求。电源线维修后，必须重新检查电压稳定性，确保在电机启动和停止等负载变化时，编码器供电电压仍能保持在允许范围内。

电源质量改善措施对预防短路复发至关重要。在电源波动较大的场合，考虑为编码器增设线性稳压电路或专用的电源滤波器。对于特别敏感的绝对式编码器，可使用隔离型DC/DC电源模块，切断地回路干扰。电源入口处增加瞬态电压抑制器(TVS管)能有效防护浪涌和电压尖峰，保护编码器内部电路。定期检查电源模块的输出电压和纹波，及时发现潜在的电源老化问题。在多尘或潮湿环境，电源连接器应选用防护等级更高的型号(如IP67)，或者采用灌胶密封处理。

信号传输系统的修复

电缆与连接器更换是解决信号相关短路的最直接方法。选择与原厂相同规格的编码器专用电缆，特别注意屏蔽层的结构和密度。更换时，确保电缆长度适中，过长的电缆会增加信号衰减和干扰风险，过短则可能导致机械应力。连接器应选用金属外壳、镀金触点的工业级产品，避免使用普通民用接头。对于经常插拔的应用场景，考虑采用更耐用的连接器类型(如M12或M23圆形连接器)。电缆铺设时，应远离动力线和干扰源，必要时使用金属线槽或独立穿线管提供额外保护。

屏蔽与接地优化能显著减少干扰导致的隐性短路问题。确保电缆屏蔽层在两端(或至少一端)良好接地，使用专门的屏蔽夹或导电衬垫保证360度环接。编码器外壳也应可靠接地，避免电位差引起的干扰电流。在干扰严重的场合，可考虑采用双屏蔽电缆(铝箔加编织网)或加装信号滤波器。检查系统内所有接地点的连接状态，去除油漆或氧化层，确保低阻抗接地。特别注意避免形成接地环路，这可能导致共模干扰转化为差模干扰，影响信号完整性。

编码器内部维修技术

电路板维修需要专业的电子维修技能和设备。发现烧毁的元件后，应先分析烧毁原因(过压、过流或元件本身失效)，避免简单更换后再次损坏。更换元件时应使用相同规格或更高等级的替代品，特别注意工作电压、功率和温度特性等参数。对于多层电路板上的短路，可能需要使用热成像仪或短路追踪仪定位故障点。维修后，应使用放大镜检查所有焊点质量，避免虚焊或桥接。电路板清洁也很重要，使用专用电子清洁剂去除 Flux残留和污染物，恢复绝缘性能。

光学系统维护对光电式编码器尤为关键。光栅污染是常见问题，应使用无尘棉签蘸取无水酒精(或专用光学清洁剂)轻轻擦拭。注意不要使用含棉绒的普通棉签或含有添加剂的酒精，以免留下残留物。清洁发光二极管(LED)和光电接收器表面时，避免用力过大导致位移或损坏。检查光栅盘是否有划痕或变形，轻微损伤可能通过软件补偿缓解，严重损伤则需要更换整个光学模块。维修后应重新调整光学组件的位置和焦距，确保信号质量达到最佳状态。
