东芝TOSHIBA伺服驱动器有显示无输出故障维修基础指南：伺服驱动器作为现代工业自动化系统的核心部件，其稳定运行直接关系到生产线的效率与安全。东芝TOSHIBA伺服驱动器因其性能稳定、控制精准而被广泛应用于各类工业设备中。然而，”有显示无输出”这一典型故障现象却时常困扰着设备维护人员。我们公司有着丰富的维修经验和强大的技术团队，欢迎来电咨询。
故障现象与初步判断

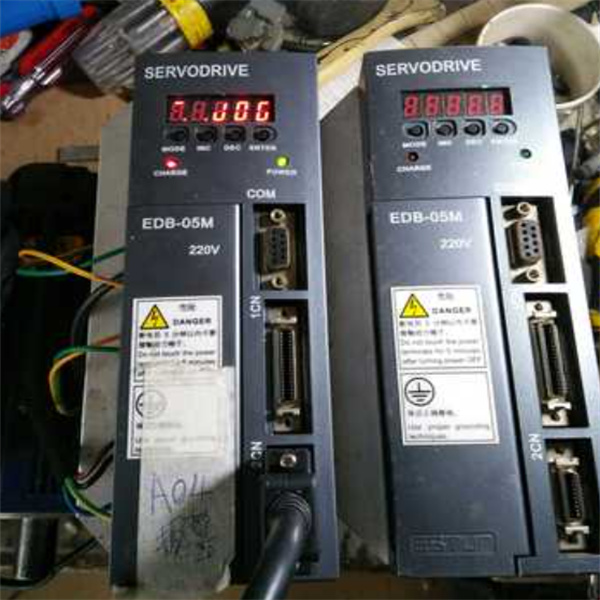

“有显示无输出”是东芝TOSHIBA伺服驱动器较为常见的一类故障现象，表现为驱动器面板指示灯正常亮起，显示屏能够显示参数或报警代码，但与之连接的伺服电机却完全无响应，无法产生任何转矩或运动输出。这种”看似正常实则瘫痪”的状态往往比完全无显示的故障更具迷惑性，需要技术人员具备系统的故障诊断思路。
典型表现特征包括：电源指示灯（POWER）常亮，运行指示灯（RUN）不亮或闪烁异常；显示屏可能显示正常运行界面，也可能出现特定报警代码；操作面板按键响应正常，可进入参数设置菜单；但无论通过面板操作还是外部信号控制，电机均无任何动作，轴处于自由状态。值得注意的是，不同型号的东芝伺服驱动器在此类故障下可能显示不同的报警代码，如AL01（过流）、AL02（过压）、AL03（欠压）、AL06（过热）等，这些代码为故障诊断提供了重要线索。
初步排查步骤应当遵循”由外而内、由简到繁”的原则。首先应确认外围设备状态：检查电机动力电缆连接是否牢固，有无明显破损或短路迹象；确认控制信号线连接正确，无松动或接触不良；验证上位控制器（如PLC）输出信号是否正常。其次检查供电质量：使用万用表测量输入电压是否在额定范围内（通常三相200V或400V，允许±10%波动），是否存在缺相、电压不平衡或瞬时跌落现象。若上述检查均无异常，则基本可判定故障存在于驱动器内部硬件电路，需进一步拆机检测。
针对性维修方案
电源模块维修
电源模块故障的维修需要系统性的方法，针对不同问题采取相应措施。对于整流滤波电路故障，首先应检查整流桥堆是否击穿，使用万用表二极管档测量交流输入端与直流输出端之间的正反向电阻，正常时应在一个方向导通（约0.4-0.7V），反方向截止。若双向导通或电阻极低，则需更换整流桥。滤波电解电容失效是另一常见问题，表现为电容顶部鼓包、底部橡胶塞凸出或ESR（等效串联电阻）明显增大。更换时需选用相同或更高规格（耐压、容量）的低阻抗电容，并注意极性不能接反。
开关电源部分维修更为复杂，需要循序渐进。首先检查开关管（MOSFET/IGBT）是否击穿，若损坏需同时检查驱动电路和吸收回路（如RCD缓冲电路），避免新换元件再次损坏。然后测量PWM控制芯片（如UC3844、TL494等）的供电是否正常，基准电压（如5V或2.5V）是否准确。对于采用隔离设计的电源，还需检查光耦反馈回路是否正常工作，这关系到电压调节和过载保护功能。维修后首次上电建议使用调压器缓慢升高输入电压，同时监测关键点波形，确保无过压或过流现象。
次级电源故障的修复需要关注各支路负载情况。例如，发现某路+15V电压异常，应先断开该路负载判断是电源本身问题还是后级短路引起。线性稳压电路（如78系列、LM317等）维修相对简单，重点检查输入输出电压差是否在合理范围内，调整端电阻是否变值。而DC-DC变换电路则需注意电感是否饱和、续流二极管是否反向漏电等问题。更换电源变压器时，必须确保新件绕组参数与原装一致，否则可能导致电压不准或带载能力下降。
功率模块维修
功率模块作为伺服驱动器的核心部件，其维修质量直接关系到设备长期可靠性。IGBT/IPM模块更换必须遵循规范流程：彻底清理旧模块的散热膏和安装面，确保新模块与散热器接触良好；均匀涂抹适量导热硅脂，避免气泡和空隙；按推荐扭矩交叉拧紧安装螺丝，防止受力不均导致内部绑定线断裂。选择替代型号时，电压电流等级不应低于原装件，开关特性也应尽量匹配，否则可能影响驱动性能或导致过热。
驱动电路检修是功率模块维修的关键配套工作。每只IGBT的驱动回路应独立检查，包括：驱动光耦（如HCPL-316J）的输入输出特性是否正常；栅极电阻阻值是否变化（影响开关速度）；负压关断电路（如有）是否工作正常。使用示波器观察驱动波形时，应注意上升下降沿是否陡峭，有无振荡或平台现象，这些细节往往反映了驱动电路的潜在问题。对于采用专用驱动芯片（如CONCEPT的SCALE系列）的方案，还需检查芯片供电和故障反馈信号是否正常。
电流检测电路校准常被忽视却至关重要。无论是霍尔传感器还是采样电阻方案，维修后都应验证检测精度。可通过注入已知电流（如使用可调负载）比较实际值与显示值的差异，必要时调整运放增益或进行软件校准。特别要注意传感器安装方向是否正确，相位关系是否对应，否则会导致错误的过流保护甚至损坏设备。
控制主板维修
控制主板的维修需要更精细的操作和更专业的设备。主控芯片（DSP/MCU）周边电路检修应从基础工作条件入手：测量核心供电电压（如1.2V、3.3V等）是否稳定；检查复位信号是否正常（上电时应有明显跳变）；观察时钟振荡器波形是否纯净且频率准确。对于BGA封装的芯片，还需关注焊球是否存在虚焊，必要时使用返修台进行补焊或重植。更换主控芯片后通常需要烧录固件，这需要原厂或授权维修中心的支持。
编码器接口电路维修重点在于信号完整性。差分接收器（如AM26LS32）易受高压冲击损坏，应检查各通道输出是否对称；滤波网络（RC或磁珠）是否完好，避免信号衰减过大；终端匹配电阻是否符合编码器类型要求。维修后可连接已知良好的编码器模拟运行，观察位置反馈是否准确稳定。对于绝对式编码器接口，还需检查电池后备电路是否正常，确保断电后位置信息不丢失。
