欧陆变频器上电即跳闸故障维修基础指南：变频器作为现代工业控制系统中不可或缺的驱动设备，其稳定运行对生产流程至关重要。欧陆变频器以其优异的性能和可靠性在工业领域广泛应用，但当设备出现上电即跳闸的故障时，往往会导致产线停机，造成经济损失。我们公司有着丰富的变频器维修经验，欢迎来电咨询。

上电跳闸故障的典型特征与初步判断

欧陆变频器上电即跳闸是一种严重的硬件故障表现，其典型特征为变频器在接通电源后立即触发保护机制而跳闸，且通常无法通过复位操作恢复正常，这与外部负载故障或参数设置不当引起的跳闸有明显区别。根据工业现场维修经验，这类故障多表现为断路器直接跳闸或变频器内部保护电路动作，同时可能伴随有故障代码显示（如过电流、模块故障等）或指示灯异常。

初步判断流程应遵循从外到内、由简到繁的原则。首先，确认电源电压是否在允许范围内（通常为额定电压的±10%），排除电源异常导致的误动作；其次，断开所有外部连接（包括电机线和控制线），仅保留主电源输入，观察变频器空载上电是否仍然跳闸；如果空载状态下依然跳闸，则可基本确定故障源于变频器内部硬件问题。

值得注意的是，欧陆变频器不同型号对上电跳闸的保护机制可能有所差异。例如，590系列直流调速器在模块短路或负载短路时会立即触发断路器跳闸，而591P型号则可能先显示特定故障代码再进入保护状态。维修人员应熟悉所维修型号的保护特性，这对快速定位故障点至关重要。

模块损坏导致的跳闸故障分析

功率模块损坏是欧陆变频器上电即跳闸的最常见原因之一，其故障机理主要涉及IGBT或可控硅模块的击穿短路。当功率模块内部发生短路时，变频器上电瞬间会产生极大的浪涌电流，直接触发过流保护或导致前端断路器跳闸。模块损坏通常表现为以下几种形式：

完全击穿：模块内部完全短路，用万用表测量各相间电阻接近零欧姆，这种情况下变频器一上电就会引起严重的短路电流，往往伴随断路器跳闸或熔断器烧毁。

部分损坏：模块中某一相或某几个IGBT单元损坏，可能表现为特定运行条件下才出现跳闸，但严重时也会导致上电即跳闸。

驱动级损坏：模块本身可能未完全短路，但与其配套的驱动电路故障导致模块误导通，同样会引起上电保护。

模块检测方法：使用数字万用表的二极管测试档，测量模块各相输入与输出端之间的正向压降。正常IGBT模块的正向压降应在0.3-0.7V范围内，若测得值为零或接近零，则表明该相已短路；若为无穷大，则可能为开路损坏。对于可控硅模块（如590系列中的整流单元），可采用9V电池加在控制极测量可控硅是否能正常导通，同时检查G、K极间的阻值是否正常（通常为几欧姆到几十欧姆）。

模块损坏往往不是孤立事件，维修时需追查根本原因。常见诱因包括：散热不良导致长期过热运行、电源浪涌或过电压冲击、负载短路或电机绝缘损坏引起的电流冲击、驱动信号异常导致模块开关损耗增大等。因此，更换新模块前必须排查并消除这些潜在风险因素，否则新模块很可能再次损坏。

驱动电路故障的诊断与处理

驱动电路作为连接控制信号与功率模块的关键环节，其故障同样会导致欧陆变频器上电跳闸。驱动电路异常会使功率模块接收错误的驱动信号，可能造成模块误导通或开关特性恶化，进而引发过流保护。典型的驱动电路故障包括：

电解电容失效：长期运行的变频器中，驱动电路中的电解电容器容易因电解质干涸而失效，导致驱动信号畸变。这种故障的特点是变频器跳闸后通常能够复位并重新启动，但严重时也会造成上电即跳闸。

光耦隔离器件老化：驱动电路中的光耦器件随着使用时间增长可能出现性能退化，导致驱动信号传递失真或延迟，引发模块开关不同步而过流。

驱动电源异常：驱动电路需要稳定的隔离电源供电，若电源稳压器件损坏或滤波电容失效，会导致驱动电压不足或波动，直接影响模块的开关特性。

驱动电路检测方法：使用示波器观察各相驱动信号的波形是最直接的检测手段。正常驱动信号应具有陡峭的上升沿和下降沿，幅值稳定（通常为+15V/-8V左右），无明显的振荡或畸变。若无示波器，可用万用表测量驱动电路关键点电压：包括驱动电源电压是否正常、光耦输出端信号电平是否随输入变化、驱动电阻值是否偏离标称值等。

对于590系列直流调速器，特别要注意触发脉冲电路的检测。当出现”丢失脉冲”(MISSING PULSE)报警时，可能是触发插头接触不良或连接故障导致，应检查相关接插件和线路。驱动电路维修后，必须进行静态测试：即在不上主电的情况下，通过控制信号检查驱动输出是否正常，避免直接上电可能造成的二次损坏。

电流检测电路故障与误报分析

电流检测电路故障是导致欧陆变频器误报过流而跳闸的另一重要原因。不同于真实的过流情况，此类故障发生时变频器实际并未过载，而是检测环节出现误判，同样会导致上电即跳闸的现象。电流检测系统的常见故障点包括：

电流传感器失效：霍尔效应电流传感器可能因过载冲击或长期使用而性能漂移，导致输出信号异常。在590系列中，ACCTS故障（交流电流变压器故障）就是典型的电流检测问题，可能由于插头连接不良或电源板接口线路故障引起。

检测电路元件损坏：采样电阻、运算放大器、比较器等元件损坏会导致检测信号失真。例如采样电阻开路或阻值变化会直接导致电流读数异常。

基准电压异常：电流检测电路通常需要稳定的基准电压作为参考，若基准电压源（如稳压二极管或基准IC）损坏，整个检测系统将无法正常工作。

电流检测电路验证方法：可采用模拟信号注入法，即在电流检测输入端注入已知大小的模拟信号（注意安全电压），观察变频器显示的电流值是否与注入信号成比例对应。对于霍尔传感器，可测量其供电电压是否正常（通常为±12V或±15V），并在无电流条件下检查输出端电压是否在零位附近（通常为2.5V或0V，取决于传感器类型）。

值得注意的是，某些型号的欧陆变频器（如591P）在无电流反馈信号时会阻止接触器闭合并直接跳闸，这是一种安全保护设计。因此当遇到上电跳闸且报电流检测故障时，需优先检查电流传感器的连接和基本功能。维修后应进行负载试验，从轻载逐步增加到额定负载，验证电流检测系统在整个范围内的准确性。

系统化检测流程与维修实施步骤

面对欧陆变频器上电跳闸故障，遵循系统化的检测流程能够提高维修效率和成功率。基于前述分析，建议按照以下步骤进行综合诊断与维修：

安全准备与外观检查

断开变频器所有电源，使用万用表确认直流母线电容已放电完毕

打开机箱，进行目视检查：寻找明显的烧焦痕迹、膨胀电容、虚焊或断线

检查冷却风扇是否运转正常，散热器是否积尘严重

模块与整流单元检测

使用二极管测试档检查所有功率模块（IGBT或可控硅）是否短路或开路

对于590系列，特别检查可控硅整流模块和励磁回路整流桥

测量直流母线正负极间电阻，判断是否有短路存在

驱动电路检测

检查驱动板供电电压是否正常（通常为多组隔离电源）

使用示波器观察各相驱动信号波形，确认无畸变或缺失

重点检查驱动电路中的电解电容，测量其容值和ESR

电流检测系统验证

检查所有电流传感器的连接器和接线

测量传感器供电及输出信号是否正常

必要时使用信号发生器模拟电流信号进行测试

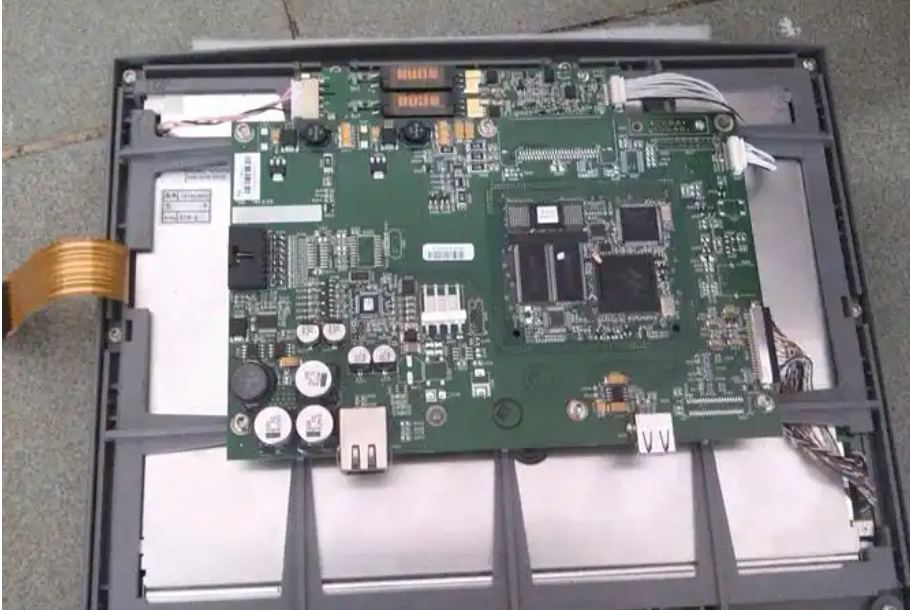

控制电路与电源检查

测量控制板各稳压器输出电压是否正常

检查CPU及周边电路有无明显损坏

验证EEPROM或闪存中参数是否丢失或异常
