山特UPS电源开机无显示故障维修基础指南：山特UPS电源作为保障关键设备电力供应的重要装置，在数据中心、医疗设备、工业控制等领域发挥着不可替代的作用。然而，用户经常会遇到UPS开机后无任何显示的故障情况，这不仅影响了设备的正常使用，也可能导致重要负载突然断电的风险。我们公司有着丰富的维修ups的经验，欢迎来电咨询。

故障现象与初步诊断

当山特UPS电源开机后面板无任何显示且设备不工作时，用户面临的是一个典型的电源系统故障。这一现象表明UPS的整个供电系统或关键检测回路出现了问题，导致设备无法完成自检和正常启动流程。从维修实践来看，这类故障通常表现为以下几种具体形式：

完全无反应：按下电源开关后，UPS无任何指示灯亮起，风扇不运转，显示屏无内容，设备处于”死机”状态。

继电器反复动作：部分型号UPS在开机时会听到继电器不断吸合释放的声音，伴随电池低压指示灯长亮和蜂鸣器持续报警。

短暂显示后熄灭：少数情况下，UPS开机瞬间可能有显示或指示灯闪烁，但随即全部熄灭，无法维持正常工作状态。

初步诊断步骤应遵循从外到内、从简单到复杂的原则：

确认市电输入：检查UPS是否接入正常市电，测量插座电压是否在UPS额定输入范围内（通常为220V±10%）。

观察机械开关：确认UPS机身上的电源开关是否处于开启位置，某些型号可能有独立的旁路开关需要检查。

检查保险装置：查看市电输入保险丝是否熔断，这是导致完全无显示的常见原因之一。

电池状态评估：虽然面板无显示，但可以尝试断开市电，观察UPS是否有任何反应，这有助于判断问题是否与电池系统相关。

值得注意的是，山特UPS的设计中，面板显示电路的供电通常来自内部辅助电源，而辅助电源的工作又依赖于市电输入或电池电压。因此，当面板完全无显示时，故障可能出在市电输入回路、电池系统或内部的辅助电源生成电路。维修人员需要根据具体现象和检测结果，逐步缩小故障范围，避免盲目更换部件造成不必要的成本增加。

市电输入与保险故障排查

市电输入回路是山特UPS电源工作的第一道关口，也是导致开机无显示故障的常见原因之一。当UPS完全无反应时，首先应该系统检查从电源插座到UPS内部整流滤波电路的整个供电路径。这一阶段的排查可以避免因简单的外部供电问题而误判为内部硬件故障。

输入保险丝检查是首要步骤。大多数山特UPS在市电输入端设有可更换的保险管或可复位断路器，用于保护设备免受电网浪涌或内部短路损害。维修人员需要：

断开UPS与市电的连接

使用万用表导通测试功能检查保险丝是否熔断

若发现保险烧毁，不应立即更换，而应先排查可能导致短路的原因，如整流桥击穿、滤波电容短路等

电源线与插座验证同样重要。实践中有不少”故障”实际源于简单的连接问题：

测试电源线是否导通，两端连接是否牢固

尝试更换已知良好的电源线

测量插座电压，确认在198V-242V范围内（针对220V型号）

检查UPS输入端子是否有氧化或松动现象

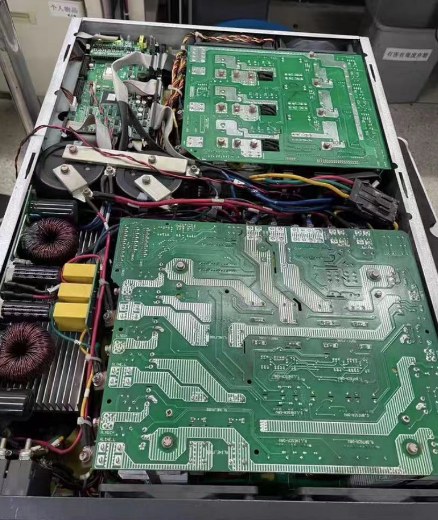

当确认外部供电正常而UPS仍无反应时，需要打开机箱检查内部市电检测电路。这部分电路负责感知市电状态并决定UPS的工作模式，其故障可能导致系统误判为无市电而关闭所有输出和显示。关键检测点包括：

对于采用继电器切换的山特UPS型号，还需特别注意继电器驱动电路。当听到继电器反复吸合的声音时，通常表明控制电路试图切换但未能成功保持，这可能源于：

继电器线圈供电不足

驱动三极管或继电器本身损坏

保持电流检测电路故障

使用示波器或万用表测量这些关键点的电压和波形，能够快速定位故障部位。若发现整流桥、滤波电容或功率MOSFET等元件有明显烧毁痕迹，在更换前还应检查周边电路是否存在连带损坏，避免新换元件再次烧毁。

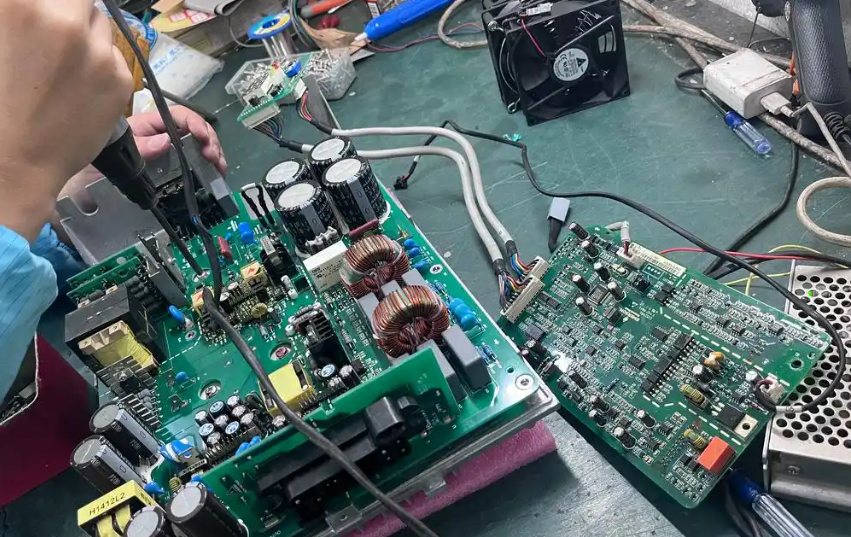

内部电路故障分析与维修

当排除了市电输入和蓄电池系统的问题后，山特UPS电源开机无显示的故障原因可能指向设备内部的关键电路。这些电路负责将原始电能转换为系统各部件所需的稳定电源，并为控制逻辑提供工作电压。深入理解这些电路的架构和工作原理，是有效诊断和修复此类故障的基础。

辅助电源电路是维修重点之一。该电路通常为UPS的控制系统、显示面板和保护电路提供+5V、+12V等低压直流电。当这部分电路失效时，整个UPS将失去”大脑”而无法工作。典型的辅助电源故障表现为：

开关电源无输出或输出不稳定

电源IC或功率开关管过热

输出电压纹波过大导致系统复位
检测时应：

检查交流输入端的保险电阻和整流桥

测量主滤波电容两端是否有约300V DC电压

确认PWM控制芯片的VCC供电正常

检查次级整流二极管和滤波元件

逆变器驱动电路故障同样可能导致开机无显示。虽然逆变器主要工作在电池模式下，但许多山特UPS的设计中，逆变器驱动电路与控制系统的电源相互关联。关键检测点包括：

驱动信号的PWM波形是否正常

功率MOSFET或IGBT的栅极驱动电压是否足够

死区时间控制电路是否工作正常
当发现逆变器功率管反复烧毁时，不应简单更换了事，而应深入检查：
∟ 过流保护电路是否失效
∟ PWM调制信号是否对称
∟ 功率器件参数是否匹配

微控制器系统是UPS的智能核心，其故障会导致整个系统瘫痪。诊断MCU系统是否正常工作的步骤包括：

测量MCU的供电引脚电压（通常5V或3.3V）

检查复位电路是否正常产生上电复位信号

确认时钟晶体是否起振

监测关键IO口是否有信号活动

显示面板专用电路的故障相对较少，但也需考虑：

显示模块的背光供电是否正常

主控板与显示板之间的连接器是否氧化松动

显示驱动芯片是否过热损坏
简单的测试方法是尝试通过UPS的串口或网络接口连接监控软件，如果能通信则表明主控制系统工作，问题可能局限在显示部分。

对于检测到的损坏元件，更换时需注意：

功率器件应使用原厂指定型号或参数相当的替代品

小信号元件如电阻电容需保持原规格

散热膏和绝缘垫片必须重新正确安装
更换元件后，不要立即通电，应先进行静态检查：

测量各电源对地电阻，排除短路可能

检查有无装配错误或遗漏

确认所有连接器插接牢固

复杂电路板的维修可能需要专业工具如示波器、逻辑分析仪等。对于多层PCB内部走线断裂或IC底层焊点虚焊等问题，若无BGA返修台等设备，建议更换整个功能模块。维修后应进行老化测试，确保故障彻底排除且不会复发。
