施耐德射频电源烧了故障维修方法分享

施耐德射频电源烧了故障维修方法分享：施耐德（Schneider Electric）射频电源广泛应用于半导体刻蚀、PECVD、溅射镀膜、等离子清洗等工业制程，通过高频振荡电路将直流电能转换为稳定射频能量输出，为反应腔室提供可控的等离子体激发源，其输出稳定性和可靠性直接关系到工艺均匀性和产品良率。射频电源烧毁是现场最严重的硬件故障之一，表现为上电无显示、内部冒烟、焦糊气味、保险熔断、功率管炸裂或外壳过热变形，导致设备停机、产线中断。

一、诊断与排查思路

排查射频电源烧毁故障，宜按照先外部供电与匹配网络、再功率放大与振荡电路、后驱动与偏置电路、再散热与负载匹配、最后元件老化与制造缺陷，结合烧损痕迹逐步缩小范围。首先确认烧毁现象和范围，记录是否有冒烟、焦味、保险状态、面板指示、报警代码，区分是上电即烧还是运行中逐渐烧毁。不同现象对应不同原因，排查前应先区分，避免盲目通电扩大故障。

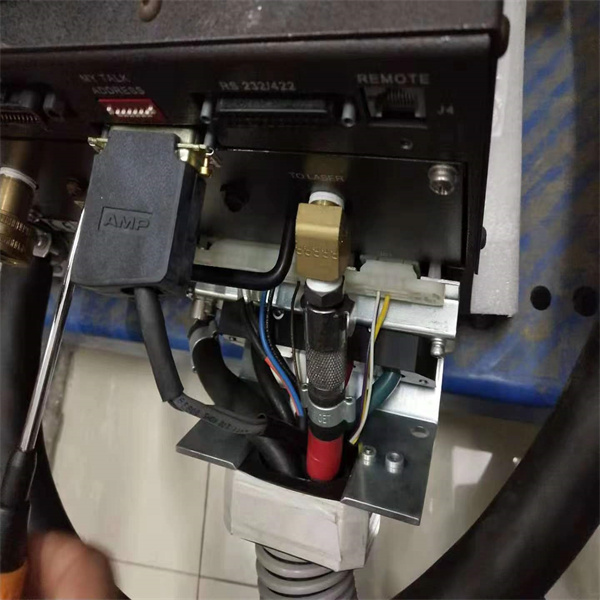

第一步：外部供电与匹配网络检查。​ 断电并挂牌，目视检查输入端子有无打火、碳化痕迹；用万用表测量三相输入电阻，确认无明显短路；测量接地电阻；检查匹配器位置、同轴电缆接头是否完好、有无进水或烧蚀；查看反射功率历史记录（若有）。确认外部无明显短路后再进行下一步。

第二步：功率放大与振荡电路检查。​ 打开电源外壳，目视检查功率管、驱动板、输出变压器有无炸裂、烧黑、鼓包；用万用表二极管档测量功放管各极间正反向压降，排查击穿；测量直流母线电容容量和漏电流；检查输出耦合元件有无击穿痕迹。若发现功率管炸裂，必须进一步检查驱动电路，因为单纯换管后再次上电可能再次烧毁。

第三步：驱动与偏置电路检查。​ 检查驱动光耦、驱动变压器、栅极电阻有无变色或开路；测量偏置电源电压是否在设计范围内；用示波器（在确保安全前提下）观察驱动信号波形，确认无畸变或缺失；检查PWM控制器、PLL芯片供电和参考电压。若驱动电路有损坏元件，修复后再考虑更换功率管。

第四步：散热与负载匹配检查。​ 检查散热风扇是否卡死、风道是否堵塞；测量热敏电阻或温度传感器阻值；检查水冷管路、流量开关和温度开关状态；确认腔室真空度、气体流量、压力等工艺参数是否在正常范围；检查匹配器自动调谐功能是否灵敏。

第五步：元件老化与制造缺陷检查。​ 对运行5年以上的设备，重点检查电解电容ESR、继电器触点状态、PCB有无碳化痕迹；用兆欧表测量高压区域绝缘电阻；检查所有接插件有无松动、氧化；对照出厂参数核对关键测试点的电压、波形和阻抗值。

排查过程中应严格遵守安全规范：射频电源内部存在高压直流母线（可达数百至上千伏）、大容量电容和射频高压，操作前必须断开主电源、等待电容充分放电（≥15分钟），使用绝缘手套和放电棒，禁止带电测量功率端子。排查时应详细记录烧损位置、元件型号、测量数据，便于后续维修和原因分析。修复后应先空载测试，确认无异常后再逐步加载。

二、维修处理办法

针对外部供电与匹配网络问题，修复或更换破损的输入电缆和端子，加装浪涌保护器和输入电抗器，改善接地系统；重新校准匹配器初始位置，更换损坏的同轴电缆和接头，确保阻抗匹配；对于频繁浪涌的车间，建议为射频电源配置专用隔离变压器和在线式UPS。处理时应先排除内部故障，避免换上新件再次烧毁。

针对功率放大与振荡电路问题，更换击穿的功率管（注意同型号、同批次配对使用，涂抹导热硅脂并控制紧固扭矩）；修复或更换炸裂的驱动板、输出变压器和谐振电容；更换鼓包漏液的直流母线电容，注意均压和放电电阻的配套更换；振荡电路停振时，检查石英晶体、变容二极管、PLL环路滤波器，修复或更换异常元件。更换功率管后必须重新进行静态工作点调整和动态测试。

针对驱动与偏置电路问题，更换老化失效的驱动光耦、驱动变压器和栅极电阻；修复偏置电压调节电路，更换损坏的稳压芯片和参考电压源；更换异常的PWM控制器、PLL频率合成芯片；修复前级预驱动电路。修复后测量驱动波形，确保上升/下降时间、幅值和死区时间符合设计要求。

针对散热与负载匹配问题，更换卡死或停转的散热风扇，清理风道和散热片积尘；修复水冷管路泄漏，更换故障的流量开关和温度传感器；调整匹配器参数，优化自动调谐算法；对于腔室工艺异常，协同工艺工程师调整气体配方、压力和功率曲线。修复后应验证散热系统能将功率管壳温控制在安全范围内。

针对元件老化与制造缺陷问题，全面更换已到使用寿命的电解电容、继电器和接触器；清理PCB碳化痕迹并做绝缘处理；重新焊接虚焊点，补涂散热膏；对绝缘间距不足的线路加装绝缘挡板或套管。对于制造缺陷导致的反复烧毁，应联系厂家技术部门获取改进方案或升级套件。

修复完成后应进行验证，先不通负载进行空载上电，观察有无异常声响、冒烟或报警；测量各路输出电压、驱动波形和振荡频率是否正常；逐步接入假负载（水负载或等效负载），从低功率开始阶梯式提升输出，监测反射功率、驻波比和温度；最后连接实际腔室进行工艺测试，确认功率输出稳定、匹配正常、无过热现象，并记录维修过程。试机时应有专人监护，备好灭火器材，一旦发现异常立即断电。

结语

施耐德射频电源烧毁故障的根治，关键在于按照先外部供电与匹配网络、再功率放大与振荡电路、后驱动与偏置电路、再散热与负载匹配、最后元件老化与制造缺陷的顺序逐项排查，结合烧损痕迹和现象准确锁定成因并规范处理，同时落实周期性保养、散热治理与运行管理。日常维护中重视供电质量、匹配正确、散热畅通和元件健康，能从源头降低烧毁故障的发生概率。
