东芝变频器频率上不去故障维修早知道：东芝变频器凭借结构紧凑、控制精准、可靠性强的优势，广泛应用于机床、风机、水泵、输送机械等工业场景，其核心结构包括整流模块、逆变模块、控制板、检测反馈模块、电源模块及散热系统，核心功能是通过调节输出频率控制电机转速，直接关系到生产效率、能耗控制及设备运行稳定性。频率上不去是东芝变频器最常见的硬件故障之一，主要表现为操作面板设定频率后无法上升、频率上升缓慢、频率上限达不到设定值，或运行中频率自动回落，严重时会导致电机转速不足、生产效率下降，甚至设备停机，造成经济损失。
一、东芝变频器频率上不去的核心硬件故障原因
东芝变频器频率上不去的本质是频率控制信号传输异常、功率模块损坏、检测反馈故障或供电不稳定，导致变频器无法接收正常控制指令、无法输出对应频率的交流电，或触发保护机制限制频率上升。结合其结构特点、主流机型特性及现场故障案例，核心硬件故障原因主要分为五大类，明确排除非硬件因素，聚焦硬件本身的损坏与异常，结合参考资料中的故障代码、检测标准优化细节，贴合工业实操场景展开分析，其中控制板故障、检测反馈模块故障、逆变模块故障是最主要的诱因，占所有频率上不去硬件故障的90%以上。
（一）控制板故障，频率控制中枢异常（最常见诱因）

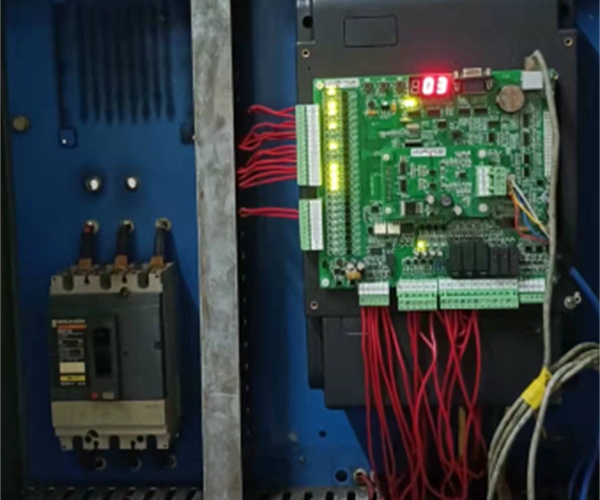

控制板是东芝变频器的“控制中枢”，负责接收操作面板、外部控制设备（如PLC）的频率控制信号，输出控制指令调节逆变模块工作，其故障会导致频率控制信号无法正常传输或处理，进而出现频率上不去，占所有硬件故障的40%以上。一是控制板核心芯片故障，控制板上的CPU、频率控制芯片、通信芯片老化、击穿或虚焊，会导致控制指令无法正常处理，无法驱动逆变模块输出对应频率，表现为频率设定后无响应、频率上升缓慢，部分机型会伴随面板显示异常或故障代码（如EtyP型号信息错误）。二是控制板供电异常，控制板依赖开关电源提供的稳定5V、±15V、24V电压，若开关电源输出电压不稳定、滤波电容老化，或供电线路虚焊、接触不良，会导致控制板工作异常，频率控制失效。三是控制板接口故障，控制板与操作面板、外部控制设备的连接接口（如26P排线接口）氧化、松动、针脚弯曲，会导致频率控制信号传输中断或异常，尤其在设备振动、频繁插拔的场景中，接口故障更为突出。此外，控制板上的晶振、复位电路故障，会导致控制板时序紊乱，无法正常接收和处理频率控制指令，间接引发频率上不去。
（二）检测反馈模块故障，频率调节失去依据
检测反馈模块（含电流检测、电压检测、转速检测元件）是东芝变频器频率调节的“反馈核心”，负责检测输出电流、电压、电机转速等参数，反馈给控制板，控制板根据反馈信号调整输出频率，其故障会导致反馈信号异常，控制板无法精准调节频率，进而出现频率上不去，占所有硬件故障的25%以上。一是电流/电压检测元件故障，东芝变频器常用的电流互感器、电压传感器老化、损坏，或检测线路虚焊、短路，会导致检测信号失真或无反馈，控制板误判负载异常，触发过流、过压保护，限制频率上升，部分机型会报EF1/EF2接地跳闸、OC1加速过流等故障代码。二是转速检测反馈故障，若变频器采用闭环控制，编码器（转速传感器）损坏、编码器接线松动、氧化，或编码器与电机连接不良，会导致转速反馈信号丢失，控制板无法根据电机转速调整频率，出现频率上不去、转速不稳定，甚至频率自动回落。三是检测电路故障，检测模块与控制板之间的信号处理电路元器件老化、击穿，会导致反馈信号无法正常传输至控制板，频率调节失去依据，尤其在老旧机型中，检测电路元器件老化问题更为常见。
（三）逆变模块故障，频率输出能力不足
逆变模块是东芝变频器的“功率输出核心”，负责将整流后的直流电转换为不同频率的交流电，输出给电机，其故障会导致变频器输出功率不足、频率无法达到设定值，占所有硬件故障的15%以上。一是逆变模块内部IGBT损坏，IGBT（绝缘栅双极晶体管）长期高负荷运行、散热不良或电压冲击，会出现老化、击穿、烧毁现象，导致逆变模块输出电压、频率异常，无法达到设定频率，部分机型会伴随逆变模块发热、有焦糊味，或直流保险丝熔断（EFU故障代码）。二是逆变模块驱动电路故障，驱动板上的驱动芯片、光耦、稳压元件损坏，或驱动线路虚焊、短路，会导致驱动信号异常，IGBT无法正常导通和关断，逆变模块输出频率无法提升，甚至出现频率波动。三是逆变模块滤波电容故障，滤波电容老化、鼓包、漏液，会导致输出电压纹波过大，频率稳定性下降，无法达到设定上限，同时可能触发保护机制限制频率上升。
（四）电源模块故障，供电支撑不足
电源模块是东芝变频器的“供电核心”，负责将市电交流电转换为稳定的直流电，为控制板、逆变模块、检测反馈模块等提供持续供电，其故障会导致供电不足或不稳定，进而影响频率输出，占所有硬件故障的8%左右。一是输入整流模块故障，整流桥、滤波电容、保险丝老化、损坏，或输入电源缺相、电压波动过大，会导致整流后的直流电压异常（正常直流母线电压约520V），无法为逆变模块提供足够的工作电源，导致频率无法上升。二是开关电源故障，开关电源内部的降压电阻、脉冲变压器、电源芯片损坏，会导致输出给控制板、检测模块的电压不稳定，引发控制板工作异常、检测反馈信号失真，间接导致频率上不去。三是电源接口故障，输入/输出接口氧化、松动、烧蚀，导致市电无法稳定输入，或供电无法传递至各核心模块，尤其在三相输入机型中，缺相故障会直接导致供电不足，频率无法提升。
二、东芝变频器频率上不去硬件故障维修方法
东芝变频器频率上不去故障维修需遵循“先排查控制信号与检测反馈、再检查逆变模块与电源模块、后处理散热与线路问题”的原则，优先排查易处理的接口、线路问题，再针对核心精密模块进行检修，维修前做好安全防护，全程贴合东芝变频器的结构特点及各机型特性，严格遵循原厂维修规范，结合参考资料中的检测标准和故障处理经验，确保维修后设备频率输出稳定、运行可靠，兼顾维修效率与安全性。
（一）故障排查步骤（精准定位故障点，杜绝二次损坏）
1. 安全准备：维修前必须切断变频器总电源，断开输入输出接线，等待设备完全冷却（至少30分钟），确保直流母线电压降至36V以下（避免电容储能触电），穿戴绝缘手套、防静电手环，做好静电防护和防触电措施；严禁在通电状态下拆解、检测，避免触电或损坏精密元器件；准备同型号东芝原厂配件及万用表、示波器、热风枪、焊锡枪、清洁工具等，便于检测和替换排查。2. 初步判断：观察设备外观，查看控制板、逆变模块、散热风扇是否有破损、氧化、鼓包、焦糊痕迹；查看面板显示，确认是否有故障代码（如EFU、OC1、EtyP），初步判断故障范围；用万用表测量输入电源电压、直流母线电压，确认供电是否正常。3. 分步骤排查：一是控制与反馈排查，检查控制板与操作面板、外部控制设备的连接接口和线路，清洁接口触点；用示波器检测控制板输出的驱动信号、检测反馈模块的反馈信号，判断是否正常。二是逆变模块排查，用万用表检测IGBT通断状态，判断是否损坏；检查驱动板元器件是否完好，测试驱动信号。三是电源模块排查，测量整流模块输出直流电压、开关电源输出电压，检查整流桥、保险丝是否完好；排查输入电源是否缺相、电压是否稳定。四是散热与线路排查，检查散热风扇是否正常转动，清理散热片积尘；检查外部控制线路、电机连接线路是否破损、松动。4. 故障确认：通过替换法（如更换控制板、检测元件、IGBT模块），确认故障点，明确具体损坏部件，为后续维修提供依据，同时记录故障现象及排查过程，便于后续维护参考。
（二）具体维修操作（分故障类型落地，贴合原厂规范）
1. 控制板故障维修：若控制板核心芯片损坏、虚焊，用热风枪重新焊接芯片引脚（温度控制在350℃左右），损坏严重则更换同型号东芝原厂控制板，更换后需按规范进行型号初始化（如TyP参数输入“6”）[2][3]；若控制板供电异常，检查开关电源输出电压，更换老化的滤波电容、电源芯片，确保供电稳定[3][6]；若接口故障，清洁接口触点，修复弯曲的针脚，更换损坏的接口或26P排线，重新插拔并紧固[3][7]；若晶振、复位电路故障，更换同规格晶振和复位元件，测试控制板时序是否正常。2. 检测反馈模块故障维修：若电流/电压检测元件损坏，更换同型号电流互感器、电压传感器，重新焊接检测线路，测试检测信号是否失真[6][7]；若编码器故障，更换同型号编码器，重新连接接线，调整编码器与电机的连接间隙，确保转速反馈信号正常[3][7]；若检测电路故障，更换老化的信号处理元器件，重新焊接虚焊线路，确保反馈信号正常传输至控制板[3]；若出现EF1/EF2、OC1等故障代码，需同步排查电机绕组、输出电缆绝缘情况，用兆欧表检测对地电阻（正常值应＞5MΩ）[2]。3. 逆变模块故障维修：若IGBT损坏，更换同型号原厂IGBT（如东芝专用IGBT模块），焊接时控制烙铁温度（260-300℃），避免损坏周边元器件，焊接后测试IGBT通断状态[6][7]；若驱动板故障，更换驱动芯片、光耦等损坏元器件，测试驱动信号（正常应为±15V左右），确保驱动信号稳定[3][7]；若滤波电容鼓包、漏液，更换同规格原厂电解电容，测量容值误差确保不超过±20%，确保滤波效果[2][6]；若直流保险丝熔断，更换同规格原厂保险丝（如30A/600V），严禁用铜线替代，同时排查熔断根源（如IGBT击穿、负载短路）。4. 电源模块故障维修：若整流模块故障，更换整流桥、老化的滤波电容，测试整流后的直流母线电压（正常约520V），确保稳定在额定范围[3][7]；若开关电源故障，更换降压电阻、脉冲变压器、电源芯片，测试输出电压（+5V、±15V、24V）是否正常[6]；若输入缺相、电压波动，检查输入线路，修复破损、松动的接线，加装稳压设备，确保输入电压稳定在380V±10%[3][7]；若接口氧化、松动，清洁接口触点，焊接松动的接口，损坏严重则更换电源模块。
三、总结
东芝变频器频率上不去的硬件故障，核心源于控制板故障、检测反馈模块故障、逆变模块故障、电源模块故障及其他硬件、环境与使用维护因素五大类，其中控制板、检测反馈模块、逆变模块故障是现场最常见诱因。维修时需先做好安全防护，通过外观观察、仪器检测、替换测试精准定位故障点，遵循“先简单后复杂、先外部后内部”的原则，优先处理易修复的接口、线路问题，再检修核心精密模块。
