施耐德UPS电源无输出故障维修收藏学习：施耐德UPS电源作为工业及商用领域核心的不间断供电设备，凭借供电稳定、抗干扰能力强、保护功能完善的优势，广泛应用于政府、金融、交通、医疗、制造业等各类场景，涵盖SPM系列塔式UPS、SPRM系列机架式UPS、Easy UPS 3S系列等主流型号，核心由整流模块、逆变器模块、电池组、旁路开关、主控板及接线端子组成，核心作用是在市电中断或异常时，为负载提供持续、稳定的纯净正弦波供电，避免设备停机、数据丢失。
一、施耐德UPS电源无输出的核心硬件故障原因
施耐德UPS电源无输出的本质是供电回路中断、核心功率模块损坏或保护机制触发后无法正常复位，导致电能无法从UPS内部传输至负载端。结合施耐德UPS电源的结构特点、常见型号（如SPM1K、E3UPS10KH等）特性及现场故障案例，核心硬件故障原因主要分为五大类，明确排除软件设置、负载异常等非硬件因素，聚焦硬件本身的损坏与异常，结合参考资料优化故障细节，贴合实操场景展开分析，其中逆变器故障、电池组故障、输入输出回路故障是最主要的诱因。
（一）逆变器模块故障，电能转换中断（最常见诱因）
逆变器是施耐德UPS电源的核心电能转换部件，负责将电池组的直流电或整流后的直流电转换为交流电输出，其故障会直接导致UPS无输出，占所有硬件无输出故障的40%以上。一是逆变器功率模块（IGBT）损坏，长期高负荷运行、市电电压浪涌或散热不良，会导致IGBT击穿、老化，无法实现电能转换，即使UPS处于市电模式或电池模式，也无法输出交流电；部分Easy UPS 3S系列机型采用多逆变器模块设计，单个模块损坏可能导致输出功率下降，多个模块同时损坏则会直接无输出。二是逆变器驱动电路故障，驱动板上的电容、电阻、驱动芯片老化、破损，会导致驱动信号异常，无法控制IGBT正常工作，进而导致逆变器无输出，常伴随逆变器模块发热、无响应现象。三是逆变器保护触发后无法复位，逆变器过流、过温、过压保护触发后，若保护电路本身故障，会导致逆变器无法正常复位，持续处于保护状态，进而无输出，常见于频繁过载、高温环境下的UPS设备。
（二）电池组故障，备用供电中断
电池组是施耐德UPS电源备用供电的核心，负责市电中断时为逆变器提供直流电源，其故障会导致UPS在市电中断后无输出，若市电模式下也无输出，多为电池组故障引发的连锁保护。一是电池组容量衰减或失效，铅酸电池（施耐德UPS常用）长期使用后，内部极板老化、硫化，容量会逐渐衰减，当实际容量低于标称容量的60%时，无法为逆变器提供足够的直流电压，导致无输出；长期闲置、充电不足或过度放电，会加速电池失效，甚至出现单节电池鼓包、漏液现象。二是电池连接故障，电池组之间的连接线缆松动、氧化，或连接端子断裂，会导致电池组无法形成完整回路，无法为逆变器供电，进而无输出；部分长延时机型（如SPM1KL、E3UPS10KH）外接电池组，线缆破损、接头松动是常见故障点。三是充电模块故障，充电模块老化、损坏，无法为电池组正常充电，导致电池组长期处于欠压状态，市电中断后无法供电，同时可能触发UPS保护机制，导致市电模式下也无输出，常见于Schneider Symmetra系列机型。
（三）输入/输出回路故障，供电传输中断
输入/输出回路是施耐德UPS电源电能输入与输出的通道，其故障会导致电能传输中断，进而引发无输出故障，此类故障排查难度较低，修复成本相对较低。一是输入回路故障，市电输入保险丝熔断、输入开关损坏，会导致市电无法进入UPS内部，整流模块无法工作，逆变器因无直流输入而无输出；三相机型（如E3UPS30KH）输入相序错误，会触发整流模块保护，导致无输出，同时LCD会显示“Rectifier Fault”故障提示。二是输出回路故障，输出保险丝熔断、输出开关损坏，会导致逆变器转换后的交流电无法传输至负载端，出现UPS内部正常工作但负载无输出的现象；输出线缆破损、接头氧化、针脚弯曲，会导致输出回路接触不良或中断，进而无输出，尤其在工业现场，线缆拉扯、磨损易引发此类故障。三是旁路开关故障，施耐德UPS电源的旁路开关负责市电与UPS输出的切换，若旁路开关卡滞、损坏，无法切换至正常输出模式，会导致无输出；部分机型旁路开关与主控板联动，开关故障会触发主控板保护，切断输出。
（四）主控板与检测电路故障，控制指令失效
主控板是施耐德UPS电源的“大脑”，负责控制整流、逆变、切换等核心功能，检测电路负责监测各部件运行状态，二者故障会导致控制指令失效，进而引发无输出故障，此类故障隐蔽性较强，需通过专业仪器检测确认。一是主控板故障，主控板上的CPU、存储芯片、接口芯片老化、损坏，会导致主控板无法正常发送控制指令，逆变器、旁路开关等部件无法启动，进而无输出；主控板供电故障（如辅助电源模块损坏），会导致主控板无法工作，UPS处于瘫痪状态，无任何输出。二是检测电路故障，电流检测、电压检测、温度检测电路漂移或损坏，会导致主控板误判设备运行状态，错误触发保护机制，切断输出；如检测到逆变器过流、电池欠压，即使实际无异常，也会切断输出，常伴随故障代码报警（如MGE Galaxy系列E02代码）。三是通信故障，主控板与逆变器、整流模块、电池管理系统（BMS）通信中断，会导致各部件无法协同工作，进而无输出，常见于模块化UPS机型。
（五）环境与使用维护因素，诱发性硬件故障
恶劣的使用环境与不规范的操作、维护，会加速施耐德UPS电源硬件老化、损坏，进而诱发无输出故障，这类故障在现场极为常见，且易反复出现。一是环境因素，工业现场的高湿、多粉尘、强电磁干扰、高温环境，会导致电路板氧化、短路，功率模块、电容等元件老化加速；高湿环境易造成电池漏液、电路板腐蚀，粉尘会堵塞散热通道、磨损接触部件，强电磁干扰会损坏主控板、检测电路，高温会导致逆变器过温保护、电池容量衰减，均会诱发无输出。二是操作与维护不当，频繁过载、频繁切换市电与电池模式，会加剧逆变器、电池组磨损；长期未清洁UPS内部，粉尘堆积导致散热不良，引发部件损坏；拆解维护时暴力操作，会导致主控板、接线端子损坏，安装时接线错误，会导致输入/输出回路短路，引发无输出；未按规范更换电池，选用非原厂电池，会导致电池组与UPS兼容性差，引发故障。三是长期闲置或过载使用，UPS长期闲置会导致电池硫化、元件受潮老化，过载使用会加剧功率模块、保险丝损坏，均会间接导致无输出故障。

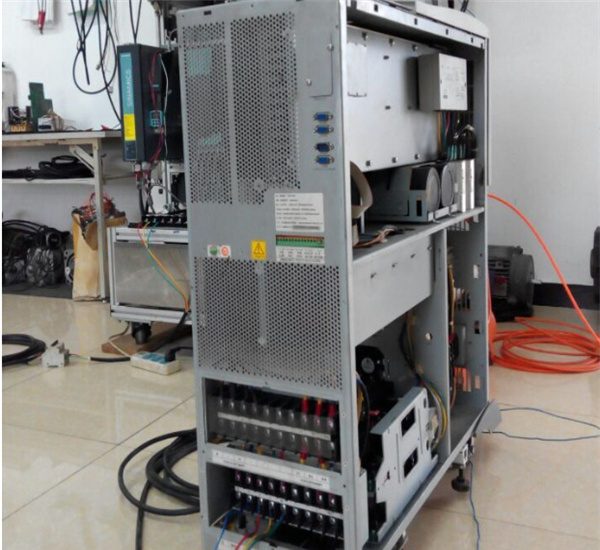

二、施耐德UPS电源无输出硬件故障维修方法
维修需遵循“先排查输入输出回路、再检查电池组、后检修核心模块”的原则，优先排查易处理的保险丝、线缆、开关等问题，再针对逆变器、主控板等精密部件进行检修，维修前做好安全防护，全程贴合施耐德UPS电源的结构特点及各型号（SPM系列、Easy UPS 3S系列等）特性，确保维修后UPS电源输出稳定、无故障隐患，兼顾维修效率与安全性，贴合施耐德原厂维修规范要求。
（一）故障排查步骤（精准定位故障点）
1. 故障初步判断：观察UPS面板指示灯状态、LCD故障代码（如红色故障灯常亮+蜂鸣长鸣为严重故障，“Inverter Module Fault”为逆变器故障），检查负载连接情况、输入输出线缆是否破损，初步判断故障范围；若市电正常但UPS无输出，优先排查输入回路、逆变器；若市电中断后无输出，优先排查电池组、充电模块；若面板无任何显示且无输出，优先排查主控板、辅助电源。2. 安全准备：切断UPS总电源，拔下输入、输出线缆及电池组连接线，等待设备完全冷却（至少30分钟），穿戴绝缘手套、防静电手环，做好静电防护；准备同型号施耐德原厂配件（保险丝、功率模块、电池等）及万用表、示波器、红外测温仪、电池内阻仪等工具，便于替换排查。3. 输入/输出回路排查：用万用表测量市电输入电压（单相机型220V±10%，三相机型380V±10%），检查输入保险丝是否熔断、输入开关是否正常；检查输出保险丝、输出开关，测量输出端电压，判断输出回路是否中断；检查输入输出线缆、接头，确认无破损、氧化、松动，三相机型需用相序表验证输入相序是否正确。4. 电池组排查：用电池内阻仪测量单节电池电压（铅酸电池12.0-13.8V）和内阻，内阻＞标称值1.5倍或电压＜10.5V需更换；测量电池组总电压，判断是否符合UPS额定直流电压要求（如12V×20节=240V）；检查电池连接线缆、端子，清洁氧化部位，紧固松动接头；通过PowerChute软件查看电池健康度，健康度＜80%需重点检查。5. 核心模块与主控板排查：用示波器检测逆变器输出波形，判断逆变器是否正常工作；检查逆变器功率模块，用万用表测量IGBT导通状态，判断是否损坏；检查主控板供电电压（通常5V/12V DC），判断辅助电源模块是否正常；用万用表测量检测电路，判断电压、电流检测是否准确；检查主控板与各模块的通信线缆，确认无松动、破损。
（二）具体维修操作（分故障类型落地）
1. 逆变器模块故障维修：若IGBT损坏，更换同型号施耐德原厂功率模块，焊接时控制烙铁温度（260-300℃），避免损坏周边元件；若驱动电路故障，更换老化的电容、电阻、驱动芯片，修复驱动板；若逆变器保护无法复位，检查保护电路，修复故障元件后，通过面板复位键或专用软件复位，清除保护状态。模块化机型单个逆变器模块损坏，可直接更换故障模块，无需整体拆解。2. 电池组故障维修：若电池容量衰减、失效，更换同规格施耐德原厂电池组（如SPM系列标机内置电池、Easy UPS 3S系列外接电池），更换时确保电池极性正确，紧固连接端子，更换后进行充放电测试；若电池连接故障，更换破损线缆，清洁氧化的接头，重新紧固连接；若充电模块损坏，更换同型号充电模块，调整充电电压（如240V电池组对应充电电压252-264V），确保充电正常。3. 输入/输出回路故障维修：若输入/输出保险丝熔断，更换同规格施耐德原厂保险丝（带温度保护，避免用普通保险丝替代），并排查熔断原因（如短路、过载）；若输入/输出开关损坏，更换同型号开关，确保开关接触良好；若线缆破损、接头氧化，更换破损线缆，清洁接头针脚，重新连接；三相机型输入相序错误，调整相序（L1/L2/L3对应A/B/C相），重新接线后测试。4. 主控板与检测电路故障维修：若主控板故障，轻微损坏可修复接口芯片、存储芯片，损坏严重则更换同型号施耐德原厂主控板，更换后进行参数校准；若辅助电源模块损坏，更换辅助电源，确保主控板供电稳定；若检测电路故障，修复或更换检测芯片，校准电压、电流检测电路，确保检测准确；若通信故障，重新插拔通信线缆，修复破损线缆，确保主控板与各模块通信正常。5. 环境与使用维护因素故障维修：若环境因素导致故障，清洁UPS内部粉尘、油污，用无腐蚀性清洁剂擦拭电路板，涂抹防锈涂层，加装防护罩，优化使用环境，确保环境温度20-25℃、湿度＜80%，远离高湿、多粉尘、强电磁干扰区域；若操作不当导致故障，规范操作流程，避免过载、频繁切换运行模式，按规范进行拆解、安装；若长期闲置导致元件老化，更换老化元件，对电池组进行激活充电（24小时以上），定期通电检测。
三、总结
施耐德UPS电源无输出的硬件故障，核心源于逆变器模块故障、电池组故障、输入/输出回路故障、主控板与检测电路故障及环境与使用维护因素五大类，其中逆变器损坏、电池失效、输入输出保险丝熔断是现场最常见诱因。维修时需先通过面板指示灯、故障代码、仪器检测初步判断故障方向，遵循“先简单后复杂”的原则，优先处理易修复的输入输出回路、电池连接等问题，再检修逆变器、主控板等核心精密部件。
