一、核心硬件故障原因及维修方法

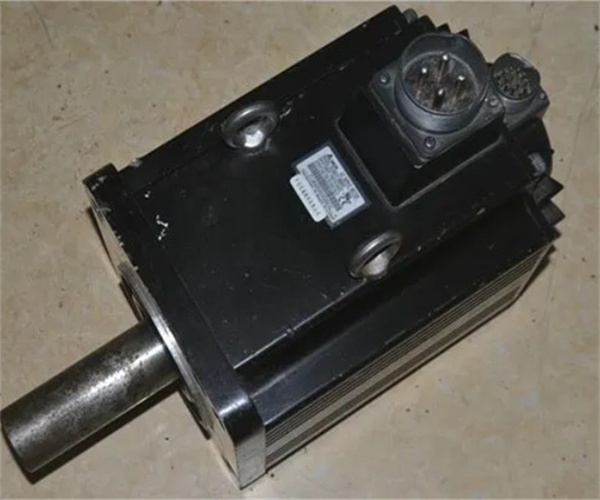

伦茨伺服电机不转的硬件故障可分为五大类：电源供电故障、机械传动故障、编码器故障、驱动器硬件故障、电机本体故障，各类故障的表现、根源及维修方法如下，结合实操细节逐一说明。

（一）电源供电故障（最易排查，占比最高）

电源是伺服系统运行的基础，供电异常会直接导致电机不转，且多伴随驱动器无反应或报警，常见故障集中在输入电源、电源线路及相关保护元件。

1. 常见故障原因

• 输入电源异常：三相电源缺相、电压波动（过高/过低），超出驱动器额定输入范围（通常为AC 380V±10%或220V±10%）；外部电源瞬态尖峰、谐波干扰，导致供电不稳定。
• 电源线路故障：电源线破损、接头松动、端子氧化，导致接触不良；电源开关、断路器跳闸或损坏，无法正常供电；供电线路截面积不足，长期运行发热导致线路断路。
• 保护元件损坏：驱动器内部保险丝熔断、电源模块（整流桥）损坏，导致电源无法传输至电机；制动电阻失效、制动单元故障，引发过压保护，间接导致电机不转。

2. 排查与维修方法

1. 输入电源检测：用万用表交流档测量驱动器输入端三相电压，偏差需≤±5%（如380V驱动器，实测应在361-399V），若某相电压缺失或偏差过大，排查供电线路、断路器或电网问题；用万用表直流档测量驱动器直流母线电压，空载时应约为输入电压的1.414倍（如380V输入，母线电压约537V），电压过低需检查整流桥，过高则重点排查制动系统。
2. 线路与保护元件检查：检查电源线、接头是否破损、松动，端子氧化需用砂纸打磨干净后重新紧固；查看断路器、电源开关是否跳闸，复位后若再次跳闸，需排查短路故障；用万用表通断档测量驱动器内部保险丝，若断路需更换同规格型号（如5A/250V），更换前需排查短路根源（如电机绕组接地）。
3. 制动系统维修：用万用表测量制动电阻阻值，若与标称值偏差＞20%，需更换同规格制动电阻；检查制动单元输出端电压，急减速时应输出直流电压（约500-600V），无电压则更换制动单元；频繁过压可通过伦茨Engineer软件调整制动斩波器开启电压（如从650V降至620V）。

维修注意：更换保险丝、电源模块时，需确保型号与原设备一致；接线时区分相线与零线，避免接反导致短路；修复后需空载通电测试，确认供电稳定无波动。

（二）机械传动故障（易被忽视，伴随异常异响）

机械传动部件连接不良或磨损，会导致电机动力无法传递，表现为电机有电流声但不转，或手动转动电机轴卡顿，常见于联轴器、轴承、负载机构等部位。

1. 常见故障原因

• 联轴器故障：联轴器松动、断裂或同轴度偏差过大（超过0.1mm），导致电机动力无法传递至负载；联轴器橡胶垫老化、脱落，出现打滑现象。
• 轴承故障：电机轴承磨损、润滑不足、滚珠卡死，或轴承座孔磨损，导致电机轴转动阻力过大，无法正常运转；长期高温运行导致轴承润滑脂融化、碳化，加剧磨损。
• 负载卡滞：电机所连接的机械负载（如齿轮箱、导轨、丝杠）卡死、卡顿，负载阻力超过电机额定转矩，导致电机无法转动；齿轮箱油液渗漏、变质，加剧机械摩擦。
• 抱闸故障：带电磁抱闸的伦茨伺服电机，抱闸线圈损坏、供电不足或机械卡滞，导致抱闸无法释放，电机轴被机械锁定。

2. 排查与维修方法

1. 联轴器检查与维修：拆卸联轴器，检查是否有断裂、磨损，橡胶垫是否老化；用激光对中仪检测联轴器同轴度，偏差超标的需调整安装基准，重新紧固螺丝（扭矩控制在2-3N·m）；更换损坏的联轴器或橡胶垫，确保连接牢固、同轴度符合要求。
2. 轴承维修：手动转动电机轴，若有卡顿、异响，说明轴承故障；拆卸电机端盖，取出轴承，用超声波清洗机清除污垢，检查轴承滚珠、滚道是否磨损，磨损严重需更换同型号轴承；更换后加注适量锂基润滑脂，确保润滑充足，重新装配端盖并紧固。
3. 负载与抱闸排查：断开电机与负载的连接，手动转动负载，判断是否卡滞，若负载卡滞需检修负载机构（如清理导轨异物、更换齿轮箱油液）；对于带抱闸的电机，用万用表测量抱闸线圈供电电压（通常为24V DC），电压正常但抱闸不释放，需拆卸抱闸清理卡滞异物，或更换抱闸线圈；电压异常需排查抱闸供电线路。

维修注意：装配轴承时避免敲击，防止轴承损坏；调整联轴器同轴度时，需多次校准，避免后续运行产生振动；抱闸维修后需测试释放灵敏度，确保断电时抱闸可靠制动，通电时完全释放。

（三）编码器故障（高精度控制核心，伴随报警代码）

编码器是伦茨伺服电机的位置反馈元件，负责将电机转速、位置信号传递给驱动器，编码器故障会导致驱动器无法获取反馈信号，进而触发保护机制，使电机不转，多伴随编码器相关报警（如Sd6传感器故障、F10/F11编码器信号异常）。

1. 常见故障原因

• 编码器本体损坏：编码器内部码盘、光栅磨损、破裂，或内部电路故障，导致无法输出脉冲信号；电机长期振动、高温运行，导致编码器密封损坏，灰尘、油污进入内部，损坏元件。
• 编码器线缆故障：线缆破损、断裂、接触不良，或屏蔽层接地不良（接地电阻＞4Ω），导致信号干扰、丢失；线缆接线错误，A、B、Z相接线反接或松动。
• 安装偏差：编码器与电机轴连接松动，同轴度偏差过大，导致信号采集异常；编码器联轴器磨损、脱落，无法同步传递电机转速信号。

2. 排查与维修方法

1. 报警代码排查：通过驱动器面板或伦茨Engineer软件读取故障代码，若显示编码器相关报警，优先排查编码器系统；用示波器测量编码器A、B、Z相脉冲信号，正常应为5V/12V方波，上升沿、下降沿陡峭（无明显杂波），信号幅值不足（＜3V）或波形畸变，说明编码器或线缆故障。
2. 线缆检查与维修：检查编码器线缆是否破损、松动，接线端子是否氧化，重新插拔并紧固；用万用表测量线缆通断，排查断裂问题；重新制作接地端子（采用铜鼻子压接，接地线缆截面积≥1.5mm²），确保接地电阻≤4Ω，避免电磁干扰；若线缆破损严重，更换同规格屏蔽线缆，接线时严格对应A、B、Z相。
3. 编码器本体与安装维修：拆卸编码器，检查内部码盘是否磨损、破裂，密封是否完好，若损坏需更换同型号编码器；调整编码器安装位置，确保与电机轴同轴度偏差≤0.1mm，紧固连接螺丝；手动转动电机轴，观察示波器波形是否连续输出，若信号中断，检查编码器联轴器，更换磨损部件。

维修注意：更换编码器后，需通过伦茨Engineer软件进行参数校准（如编码器类型、分辨率设置），确保反馈信号正常；编码器属于精密元件，拆卸、装配时需轻拿轻放，避免碰撞、划伤。

（四）驱动器硬件故障（控制核心，直接影响电机运行）

驱动器是伺服电机的控制中枢，负责接收指令、输出驱动信号，驱动器内部硬件损坏会导致无法驱动电机运转，常见故障集中在功率模块、驱动电路、控制板等核心部件。

1. 常见故障原因

• 功率模块（IGBT）损坏：IGBT模块击穿、短路，导致驱动器无法输出三相驱动电压；长期过载、过流，或散热不良，导致IGBT模块过热损坏；驱动电阻开路，导致IGBT模块无法正常触发。
• 驱动电路故障：光耦、驱动芯片损坏，导致驱动信号无法传递至功率模块；驱动电路供电异常，无法为功率模块提供稳定驱动电压。
• 控制板故障：控制板上的CPU、存储芯片、电容等元件损坏，导致驱动器无法正常接收、处理指令；控制卡故障（如UB24、VCC15相关故障），触发系统保护，无法输出驱动信号。
• 散热系统故障：驱动器散热风扇卡死、损坏，或散热鳍片积尘、堵塞，导致驱动器内部元件过热，触发过温保护，电机停止运转。

2. 排查与维修方法

1. 功率模块检测与维修：用万用表二极管档测量IGBT模块CE极、GE极正向压降，CE极正向压降约0.5-0.7V，反向无穷大；GE极正向压降约0.3-0.5V，若压降为0或无穷大，判定模块损坏，需更换同规格IGBT模块；测量驱动电阻（如10Ω/2W）阻值，偏差≤±1%，若阻值变大或断路，更换电阻；更换模块时，需涂抹0.1-0.2mm厚的导热硅脂，确保散热良好。
2. 驱动电路与控制板排查：测光耦输入输出端电压，通电时输入端应有5V左右电压，输出端应从高电平转为低电平，若输出无变化，更换光耦；检查控制板上的电容，若有鼓包、漏液，用电容表测容量，偏差≤±10%，超出则更换；若控制卡故障，需联系伦茨售后更换对应控制卡，或对控制板进行BGA芯片植球返修。
3. 散热系统维修：检查驱动器散热风扇，通电后观察是否转动，无转动则测风扇供电电压（正常应为24V），电压正常则更换风扇；用压缩气枪或超声波清洗机清除散热鳍片上的积尘、污垢，增设导热硅脂层，降低热阻；若驱动器外壳温度超过75℃，需优化安装环境，确保通风良好。

维修注意：驱动器内部电路精密，拆卸维修需具备专业资质，避免误操作导致二次损坏；更换核心元件后，需通过调试软件检测驱动信号，确保输出正常；维修后需空载、带载分步测试，验证驱动器稳定性。

（五）电机本体故障（核心执行部件，故障直接导致不转）

电机本体故障多为长期运行磨损、过载、受潮导致，表现为电机无任何动作，或有电流声但不转，常见于绕组、转子、接线端子等部位。

1. 常见故障原因

• 绕组故障：电机绕组断路、短路或接地，导致无法形成闭合回路，无电流通过或电流过大，触发保护机制；绕组绝缘层老化、烧焦，导致绝缘性能下降，引发短路。
• 转子故障：转子磁钢退磁、脱落，导致电机转矩不足，无法带动负载；转子断裂、卡滞，导致电机无法转动；转子与定子摩擦（扫膛），运行阻力过大。
• 接线端子故障：电机接线端子氧化、松动，导致动力线（U/V/W相）接触不良，无法传递驱动电压；接线错误，导致电机无法正常启动。
• 热探测器故障：电机内部热探测器损坏，导致温度检测异常，触发过热保护，电机停止运转（如故障代码119相关的电机热探测器故障）。

2. 排查与维修方法

1. 绕组检测与维修：用绝缘摇表（500V档）测量电机绕组对地绝缘电阻，应≥50MΩ，若＜10MΩ，判定绕组受潮或短路，需烘干绕组或更换电机；用万用表电阻档测量三相绕组电阻，偏差需≤5%（如U-V=5Ω，V-W、W-U应在4.75-5.25Ω），若某相电阻为0或无穷大，判定绕组短路或断路，需返厂维修绕组或更换电机。
2. 转子与定子检查：拆卸电机，检查转子磁钢是否退磁、脱落，退磁严重需重新充磁或更换转子；检查转子是否断裂、卡滞，定子是否有划痕（扫膛痕迹），若有划痕需调整转子位置，更换磨损部件；清理定子、转子表面的灰尘、油污，确保间隙正常。
3. 接线端子与热探测器维修：检查电机接线端子，氧化部位用砂纸打磨干净，重新紧固动力线；核对接线顺序，确保U/V/W相接线正确；用万用表检测热探测器通断，若损坏需更换同规格热探测器，确保温度检测正常。

维修注意：绕组维修需严格按照电机绕组参数进行，避免匝数、线径错误；充磁、转子更换需由专业人员操作；维修后需进行绝缘测试、空载测试，确保电机运行正常，无过热、异响。

二、总结

伦茨Lenze伺服电机不转的硬件故障，核心集中在电源、机械、编码器、驱动器、电机本体五大模块，多数故障可通过“外观观察→故障代码解读→工具检测→部件维修/更换”的流程解决。实际维修中，需结合故障现象（如有无报警、有无异响、有无电流声）精准定位根源，遵循“安全第一、先易后难”的原则，规范操作流程，确保维修质量。同时，日常维护中需定期检查线缆、润滑机械部件、清理散热系统、校准编码器参数，可有效降低硬件故障发生率，延长伺服电机使用寿命，保障生产线连续稳定运行。
