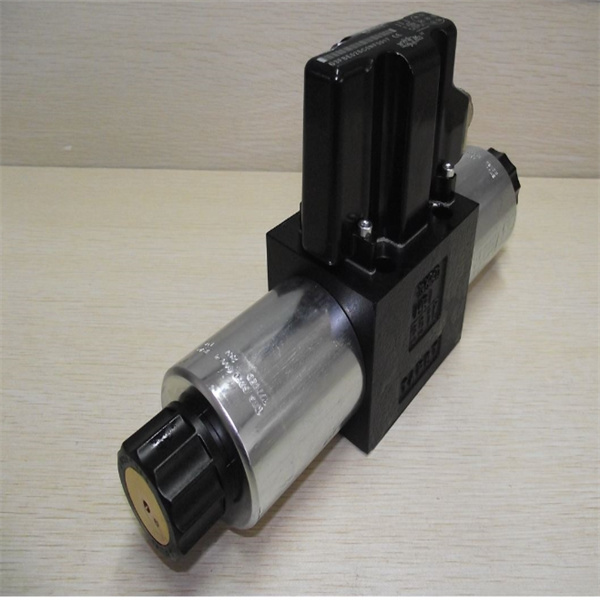

美国派克电磁阀线圈短路故障维修小妙招：美国派克（PARKER）电磁阀作为工业自动化控制系统的核心执行元件，凭借高可靠性、耐恶劣工况、精准控制的优势，广泛应用于石油化工、电厂、冶金、液压气动、精密制造等领域，其线圈作为电磁阀的“动力核心”，负责将电能转换为电磁力，驱动阀芯完成通断、换向动作。线圈短路是派克电磁阀最常见的硬件故障之一，多表现为线圈快速发热、外壳烫手、无法产生足够电磁力（阀芯不动作），严重时会烧毁线圈、损坏电磁阀阀体，甚至引发电路跳闸、设备停机，造成生产中断和经济损失。

一、派克电磁阀线圈短路硬件故障核心原因

派克电磁阀线圈短路，本质是线圈内部绕组绝缘层破损、绕组间短路，或线圈与外部导体（如铁芯、阀体、接线端子）导通，导致电流异常增大、电能转化为热能，进而引发故障。结合工业现场高温、潮湿、粉尘、振动等复杂环境，以及派克线圈的结构特性，具体硬件原因可分为五大类，其中绝缘层损坏和环境侵蚀是最高发原因，占比合计达70%以上。

（一）绝缘层破损（最高发，占比40%）

线圈绕组外层的绝缘层（漆包线绝缘层、外层防护绝缘层）是防止短路的核心屏障，其破损是导致线圈短路的最主要原因。常见情况包括：一是绕组漆包线质量问题或老化，派克线圈多采用优质漆包线，但长期使用（一般5-8年）后，绝缘层会因老化、氧化变脆、脱落，导致相邻绕组导线直接接触，形成匝间短路；二是绕制工艺缺陷，若线圈生产过程中绕制过紧、导线磨损，或绝缘层包裹不完整，会导致局部绝缘薄弱，长期通电后绝缘层破损，引发短路；三是外力损伤，维修拆卸时操作不当，如用力拉扯线圈、工具碰撞绕组，导致绝缘层划破；或电磁阀安装时位置偏差，线圈与阀体、管路摩擦，长期振动后绝缘层磨损破损；四是高温老化，线圈长期在高温环境（超过60℃）下运行，绝缘层会加速老化、碳化，失去绝缘性能，尤其是在电厂、冶金等高温场景，此类故障更为常见。

（二）环境因素侵蚀（高发，占比30%）

工业现场的恶劣环境会直接破坏线圈绝缘性能，引发短路故障，这与派克线圈的应用场景高度相关。常见环境因素包括：一是潮湿、水汽侵入，在石油化工、水处理等潮湿场景，或户外安装的电磁阀，水汽会通过线圈外壳缝隙、接线端子侵入内部，导致绝缘层受潮、发霉，绝缘电阻下降，进而引发线圈短路，尤其对于非密封式线圈，此类故障更为频繁；二是粉尘、油污污染，工业现场的金属碎屑、粉尘、油污会附着在线圈表面，若长期不清理，粉尘会进入线圈内部，磨损绝缘层，油污会腐蚀绝缘层，导致绝缘失效；三是腐蚀性气体侵蚀，在化工、冶金等场景，空气中的腐蚀性气体（如酸碱气体）会腐蚀线圈绝缘层和接线端子，破坏绝缘性能，引发短路；四是温度骤变，环境温度频繁骤升骤降，会导致线圈绝缘层热胀冷缩，出现裂纹、破损，进而引发短路。

（三）电气供电异常（占比15%）

电气供电系统的异常，会间接导致线圈电流异常，加剧绝缘层损坏，最终引发短路。常见原因包括：一是供电电压偏高，超出线圈额定电压（如派克CCP230D线圈额定电压为230VAC），导致线圈电流过大，绕组发热加剧，绝缘层加速老化、破损，引发短路；二是电网波动、浪涌冲击，工业现场电网电压不稳定，或频繁启停大功率设备，会产生电压浪涌，冲击线圈绝缘层，导致绝缘层击穿，引发短路；三是接线错误，如将交流线圈接入直流电源，或接线时正负极接反（直流线圈），导致线圈电流异常，发热烧毁绝缘层，引发短路；四是接线端子松动、氧化，接线端子接触不良会导致局部电阻增大、发热，热量传导至线圈内部，加速绝缘层老化，同时氧化层可能导致端子间短路，间接引发线圈短路。

（四）铁芯故障（占比10%）

铁芯作为线圈的磁路核心，其故障会间接导致线圈短路，易被维护人员忽视。常见情况包括：一是铁芯卡滞、生锈，铁芯长期使用后，表面生锈、积尘，或阀芯卡滞导致铁芯无法正常吸合，线圈通电后电磁力无法释放，电流持续增大，绕组过热，绝缘层破损引发短路；二是铁芯与绕组接触，铁芯安装偏差、松动，或线圈绝缘外壳破损，导致铁芯与绕组直接接触，形成短路回路，引发线圈短路；三是铁芯材质缺陷，若铁芯采用劣质材料，或生产过程中存在杂质，会导致铁芯涡流过大，发热严重，热量传导至绕组，加速绝缘层老化，引发短路。

（五）其他硬件故障（占比5%）

除上述四类原因外，部分其他硬件故障也会引发线圈短路。一是线圈外壳破损，外力撞击、挤压导致线圈外壳破裂，外部导体（如金属管路、螺丝）接触绕组，引发短路；二是线圈老化失效，超过使用寿命的线圈，绕组绝缘层全面老化、破损，必然引发短路；三是配套部件故障，如电磁阀阀体漏电，电流通过阀体传导至线圈，引发线圈短路；四是运输、存储不当，线圈在运输过程中受到剧烈振动、撞击，或存储环境潮湿、高温，导致绝缘层提前损坏，安装后易引发短路。

二、线圈短路故障的快速检测方法（落地性强）

维修前需先通过专业检测，确认线圈是否短路、短路程度及故障大致位置，避免盲目拆卸、更换，提高维修效率。检测遵循“先外观后仪器、先简单后复杂”的原则，所需工具包括万用表、兆欧表、示波器（可选），具体检测步骤如下：

（一）外观直观检测

1. 断电状态下，拆卸电磁阀线圈，观察线圈外观，若出现外壳烧焦、变形、开裂，或线圈表面有油污、粉尘堆积、生锈痕迹，大概率存在短路故障；2. 检查接线端子，若端子氧化、发黑、松动，或接线处有烧蚀痕迹，可能是端子短路引发线圈故障；3. 轻轻晃动线圈，若内部有异响（如导线脱落、铁芯松动），结合外观破损，可初步判断为绕组短路；4. 观察线圈绝缘层，若绝缘层脱落、起皮、碳化，或露出铜线，可直接判断为绝缘层破损导致的短路。

（二）万用表检测（核心方法）

1. 电阻测量：将万用表调至电阻档（Ω），选择合适量程（根据线圈额定电阻选择，派克线圈电阻一般在几十欧姆至几百欧姆），将表笔分别接线圈两个接线端子，测量线圈电阻值。若测量值趋近于0Ω，说明线圈严重短路；若测量值明显小于线圈额定电阻（如额定电阻50Ω，实测10Ω以下），说明存在匝间短路；若测量值为无穷大，说明线圈断路（非短路故障）。同时，可测量线圈与外壳、铁芯之间的电阻，若电阻值小于1MΩ，说明线圈与外部导体导通，存在短路隐患。

2. 电流测量：将万用表调至电流档（A），串联在线圈回路中，接通电源，测量线圈工作电流。若电流明显大于线圈额定电流（如额定电流0.5A，实测1A以上），且线圈快速发热，说明线圈存在短路故障（短路导致电阻减小，电流增大）。

（三）兆欧表检测（绝缘性能检测）

对于怀疑绝缘层破损的线圈，可用兆欧表检测其绝缘电阻。将兆欧表一端接线圈接线端子，另一端接线圈外壳（或铁芯），施加500V直流电压，测量绝缘电阻。若绝缘电阻低于0.5MΩ，说明线圈绝缘性能失效，存在短路隐患；若绝缘电阻大于1MΩ，说明绝缘性能正常，短路故障可能来自其他部位。该方法尤其适用于潮湿环境下的线圈检测，可精准判断绝缘层受潮情况。

（四）辅助检测（可选）

1. 示波器检测：用示波器测量线圈两端的电压、电流波形，若波形异常（如电流波形畸变、电压波动过大），结合万用表测量结果，可进一步确认短路故障，并判断是否由供电浪涌引发；2. 磁性检测：给线圈通电后，用小螺丝刀靠近线圈铁芯，若感受不到明显磁性，且线圈快速发热，说明线圈短路（短路导致无法产生足够电磁力）；3. 替换检测：将已知正常的同型号派克线圈（如CCP230D对应型号）替换故障线圈，若电磁阀正常工作，说明原线圈确实存在短路故障，可进一步拆解检测短路原因。

三、线圈短路硬件故障维修方法（由简到繁，可落地）

维修遵循“先排查后替换、先简单后复杂、先外部后内部”的原则，维修前需做好安全准备：切断电磁阀及相关电路电源，等待内部电容放电完成（至少5分钟），佩戴防静电手环和绝缘手套，避免静电、触电损坏部件；拆卸时轻拿轻放，避免损伤线圈、阀体等精密部件，尤其注意保护线圈接线端子和绝缘外壳。根据短路故障的严重程度，分为简单维修、专业维修和更换线圈三种方式。

（一）简单维修（适用于轻微短路、绝缘层轻微破损）

1. 清洁处理：若线圈表面因粉尘、油污、水汽导致的轻微短路，先将线圈拆卸，用无水乙醇擦拭线圈表面，清除粉尘、油污，然后用吹风机吹干（低温档，避免高温损坏绝缘层），重新安装后，用兆欧表检测绝缘电阻，若恢复正常，可继续使用；2. 接线端子修复：若接线端子氧化、松动导致的短路，用细砂纸打磨端子氧化层，或用橡皮擦擦拭干净，紧固接线螺栓，更换破损的接线端子，确保接线牢固，避免接触不良；3. 绝缘层修补：若线圈绝缘层轻微破损（未露出铜线），可采用绝缘胶带、绝缘漆进行修补，先清理破损部位，涂抹绝缘漆，晾干后缠绕绝缘胶带，确保破损部位完全覆盖，修补后检测绝缘电阻，合格后方可使用。

（二）专业维修（适用于匝间短路、绝缘层严重破损）

此类故障需专业维修人员操作，核心是修复或重新绕制绕组，具体步骤如下：1. 线圈拆解：将故障线圈拆解，取出内部绕组，记录绕组的绕制匝数、线径、绕制方向（派克线圈绕制参数有严格标准，需精准记录），清理绕组表面的破损绝缘层和杂质；2. 绕组修复：若仅局部匝间短路，可剪掉破损部分的绕组，重新焊接导线，包裹绝缘层，确保焊接牢固、绝缘良好；若绕组大面积破损，需按照原参数（匝数、线径）重新绕制绕组，选用与原线圈一致的优质漆包线，绕制过程中避免导线磨损，绕制完成后，包裹外层绝缘层；3. 组装调试：将修复后的绕组装入线圈外壳，安装铁芯，连接接线端子，涂抹绝缘漆，晾干后进行绝缘电阻、电流检测，确保无短路、绝缘良好，然后安装到电磁阀上，通电测试，确认阀芯动作正常、线圈无异常发热。

（三）线圈更换（适用于严重短路、无法修复的情况）

当线圈出现严重烧焦、绕组大面积损坏、绝缘层完全失效，或维修成本过高时，直接更换线圈是最高效、最可靠的方式，具体注意事项如下：1. 备件选择：优先选用美国派克原厂线圈，确保型号、规格与原线圈完全一致（如额定电压、功率、安装尺寸，如CCP230D线圈需匹配AST/OPC电磁阀），避免使用劣质兼容件，否则会导致线圈寿命缩短、再次短路，甚至损坏电磁阀阀体；2. 更换步骤：断电状态下，拆卸故障线圈，清理电磁阀线圈安装座的粉尘、油污，将新线圈对准安装座，紧固固定螺栓（避免过紧损坏线圈），连接接线端子，确保接线正确、牢固，避免接线错误导致新线圈短路；3. 调试测试：更换后，接通电源，观察线圈是否发热、阀芯是否正常动作，用万用表测量线圈电流、电阻，用兆欧表检测绝缘电阻，确认无异常后，投入正常使用。

（四）配套故障排查与维修

线圈短路可能由配套部件故障引发，维修时需同步排查，避免故障复发：1. 供电系统排查：用万用表检测供电电压，确保电压在线圈额定范围，若电网波动过大，加装稳压装置或UPS，避免浪涌冲击；2. 铁芯与阀芯排查：检查铁芯是否卡滞、生锈，清理铁芯表面杂质、铁锈，若铁芯损坏，更换同规格铁芯；检查阀芯是否卡滞，清理阀芯异物，确保阀芯动作顺畅，避免铁芯无法吸合导致线圈电流过大；3. 阀体排查：检查电磁阀阀体是否漏电、破损，若阀体漏电，修复阀体绝缘，若阀体破损，更换阀体，避免电流传导至线圈引发短路。

结语：美国派克电磁阀线圈短路硬件故障，核心集中在绝缘层破损、环境侵蚀、供电异常三大类，通过“外观检测+仪器检测”可快速定位故障，结合故障严重程度采取清洁修复、绕组维修或线圈更换的方式，可高效解决问题。日常做好环境优化、定期清洁、定期检测，能有效降低线圈短路故障发生率，延长线圈和电磁阀的使用寿命，保障工业自动化产线稳定运行。
