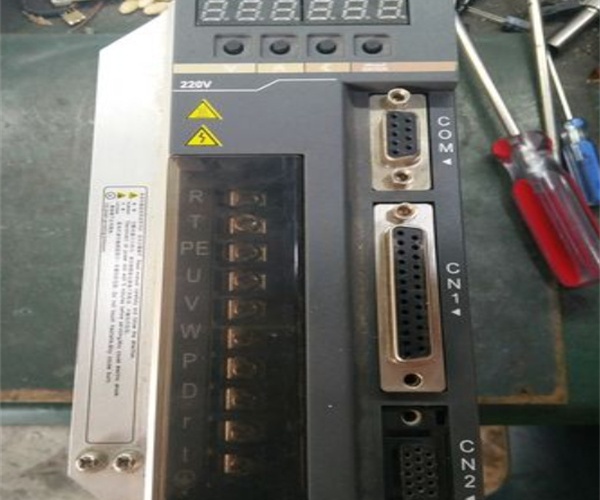

信浓Sinano伺服驱动器不显示故障维修基础攻略：在工业自动化领域，信浓Sinano伺服驱动器以其高精度、高稳定性的特点，广泛应用于精密机床、电子制造设备、自动化生产线等高端场景。然而，当驱动器出现”上电不显示”故障时，会直接导致设备停机，给生产造成严重影响。此类故障看似简单，实则涉及电源系统、显示模块、主控电路等多个核心环节，需要系统的诊断思路和规范的维修流程。

第一章 不显示故障的核心原因分析

信浓Sinano伺服驱动器不显示故障的本质是”供电系统异常”或”主控单元失效”，导致驱动器无法完成上电自检流程。通过对大量维修案例的统计分析，故障原因可分为四大类，其占比及特征如下表所示：

故障类别	占比	核心特征
开关电源故障	45%	无低压输出（5V/12V），电源模块有烧焦痕迹
直流母线电容损坏	25%	电容鼓包/漏液，母线电压无输出
主控板CPU故障	20%	低压供电正常，但无自检信号
显示模块损坏	10%	驱动器能正常运行，但显示屏无背光/无字符

1.1 开关电源系统故障（最常见原因）

信浓Sinano伺服驱动器的开关电源模块负责将直流母线电压转换为控制电路所需的低压电源（通常为5V、12V、24V），当该模块故障时，主控单元和显示模块因无供电而无法工作，表现为”上电不显示”。故障主要集中在以下部件：

1.1.1 输入整流与滤波电路

交流输入经整流桥（通常为4个快恢复二极管组成）转换为直流后，由滤波电容平滑。当整流桥击穿短路时，会导致输入保险丝熔断，电源模块无输出；滤波电容老化（表现为鼓包、漏液）则会使直流母线电压纹波增大，触发开关电源保护。例如，某电子设备厂的信浓驱动器因整流桥二极管FR307击穿，导致上电无任何反应，更换同型号二极管并更换10A保险丝后恢复正常。

1.1.2 开关管与PWM控制芯片

开关管（MOSFET或IGBT）是开关电源的核心，负责高频斩波；PWM控制芯片（如UC3842、TL494）则调节输出电压。当开关管因电压尖峰击穿时，会连带烧毁控制芯片和限流电阻。维修时用万用表二极管档测量开关管，若源极与漏极之间双向导通，则判定损坏。某汽车零部件厂的案例中，开关管IRF840击穿导致5V输出为零，更换开关管及配套的UC3842芯片后，驱动器恢复显示。

1.1.3 输出整流与稳压电路

输出端的肖特基二极管（用于整流）和线性稳压器（如7805、7912）损坏，会导致特定低压输出缺失。例如，5V稳压器7805损坏会使主控CPU无法工作，表现为不显示；12V缺失则影响显示模块背光。检测时需测量各输出端子电压，若与标称值偏差超过±5%，需重点检查该支路元件。

1.2 直流母线电容损坏

直流母线电容（通常为450V/2200μF的电解电容）是驱动器的”能量存储器”，负责稳定直流母线电压。长期运行后，电容会因电解液干涸导致容量下降、等效串联电阻（ESR）增大，当容量低于标称值的70%时，母线电压无法建立，驱动器无法启动。故障特征为：电容顶部鼓包、底部漏液，或用ESR表检测其ESR值超过5Ω（新电容通常≤0.5Ω）。

某精密机床厂的信浓驱动器出现不显示故障，拆机发现两个母线电容均已鼓包，更换同规格的红宝石电解电容（450V/2200μF）后，上电显示恢复正常。需要注意的是，更换电容时必须确保正负极无误，且电容底部与PCB板保持3mm以上距离，防止发热影响寿命。

1.3 主控板CPU与自检电路故障

主控板是驱动器的”大脑”，上电后会执行自检程序，若CPU（如STM32系列）、存储器芯片（EEPROM）或复位电路故障，自检无法通过，驱动器会处于保护状态而不显示。常见故障点包括：

• CPU供电异常：5V供电线路的滤波电容损坏会导致电压纹波过大，CPU无法正常工作。测量CPU供电引脚电压，需确保在4.9-5.1V范围内。
• 复位电路故障：复位电容（如10μF/16V）或复位芯片损坏，会导致CPU无法完成复位。上电时用示波器观察复位引脚，应有0→5V的跳变信号。
• EEPROM参数丢失：存储驱动器配置参数的EEPROM芯片（如AT24C02）故障，会导致CPU无法加载运行参数，自检失败。此时需重新烧录参数或更换芯片。

1.4 显示模块与连接线路故障

此类故障较为特殊，驱动器实际已正常启动，但显示模块无法输出信息，易被误判为严重故障。故障原因包括：

• 显示面板损坏：液晶屏老化、背光LED烧毁或驱动芯片损坏，会导致无显示或无背光。
• 排线接触不良：显示面板与主控板之间的排线松动、氧化或断裂，会中断显示信号传输。某生产线的信浓驱动器经检查发现排线针脚氧化，用酒精清洁后重新插拔，显示恢复正常。

第二章 标准化维修流程与实操技巧

针对信浓Sinano伺服驱动器不显示故障，应遵循”由简到繁、先电源后控制”的排查原则，逐步缩小故障范围。以下是经过实践验证的标准化维修流程：

2.1 初步外观检查

上电前先进行直观检查，重点关注：

1. 电源模块是否有烧焦、发黑痕迹，保险丝是否熔断（通常位于输入端子附近）。
2. 直流母线电容是否鼓包、漏液，引脚是否腐蚀。
3. 主控板上的芯片是否有炸裂、引脚虚焊现象，排线是否松动。

若发现明显损坏（如电容鼓包、保险丝熔断），可直接定位故障点，无需后续复杂检测。

2.2 电源系统检测

这是排查不显示故障的核心步骤，具体流程如下：

2.2.1 输入电源与整流桥检测

1. 断开驱动器电源，用万用表电阻档测量输入端子L、N之间的电阻，正常应为无穷大（若短路则整流桥击穿）。

2. 测量整流桥四个二极管的导通性，正常应为单向导通（正向压降约0.7V），若双向导通则二极管损坏。

3. 更换损坏的整流桥后，检查输入保险丝，选用同规格（如10A/250V）保险丝更换，禁止使用更大电流的保险丝。

2.2.2 直流母线电压检测

1. 上电（仅主电源），用万用表直流电压档测量直流母线P+与N-之间的电压，正常应为输入电压的1.414倍（如AC220V输入时约310V）。

2. 若电压为0或远低于标准值，检查母线电容是否损坏，更换电容后再次测量。

3. 若电压波动过大（纹波＞10V），检查电容容量及ESR值，必要时更换电容。

2.2.3 开关电源输出检测

1. 断电后断开开关电源与主控板的连接线，单独给开关电源供电。

2. 用万用表测量各输出端子（如+5V、+12V、-12V）的电压，记录数值并与标称值对比。

3. 若某路输出异常，重点检查该支路的开关管、整流二极管和稳压器。例如，5V输出为0时，先测量7805稳压器输入电压，若输入正常而输出为0，则7805损坏，需更换。

2.3 主控板与CPU电路维修

当电源系统正常但驱动器仍不显示时，需检查主控板：

2.3.1 CPU供电与复位电路检测

1. 测量CPU供电引脚电压，确保为5V±0.1V，若电压偏低，检查供电线路的滤波电容和限流电阻。

2. 用示波器观察CPU复位引脚信号，上电时应有清晰的0→5V跳变，持续时间约100ms。若无复位信号，更换复位芯片或复位电容。

2.3.2 自检信号检测

1. 上电后，用示波器测量CPU的时钟信号引脚（通常连接晶振），应有稳定的时钟波形（如8MHz）。

2. 测量CPU与EEPROM之间的I2C通信信号（SDA、SCL），应有间歇性的高低电平跳变，若无信号则EEPROM芯片损坏，需重新烧录参数或更换芯片。

2.4 显示模块维修

1. 断开驱动器电源，拔下显示面板与主控板的排线，检查排线针脚是否氧化、弯曲，用橡皮擦清洁针脚。

2. 单独给显示面板供电（如5V），观察背光是否点亮，若不亮则背光LED或驱动电路损坏，更换相应元件。

3. 若背光正常但无字符显示，检查显示驱动芯片（如HT1621），测量芯片供电电压和数据信号，必要时更换驱动芯片。

结论

信浓Sinano伺服驱动器不显示故障虽然涉及多个环节，但只要遵循”安全第一、由简到繁”的原则，通过系统的电源检测、主控板排查和显示模块维修，大部分故障都可有效解决。在实际维修中，技术人员需注重经验积累，同时建立完善的预防性维护体系，才能最大限度减少设备停机时间，保障生产线的稳定运行。本文提供的维修流程和技巧经过大量实践验证，可作为信浓Sinano伺服驱动器维修的实用参考手册。
