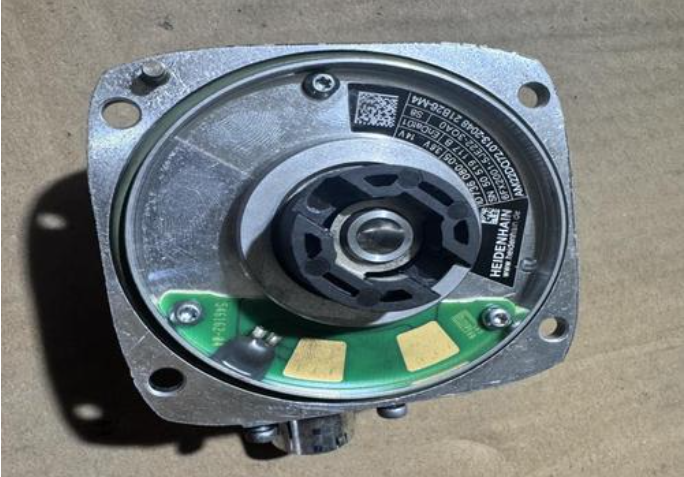

海德汉编码器短路故障维修基础指南：海德汉编码器作为高精度位置检测元件，广泛应用于机床、自动化生产线、机器人等高端装备领域，其性能直接决定了设备的控制精度和运行稳定性。短路故障是海德汉编码器较为常见的故障类型之一，一旦发生短路，不仅会导致编码器输出信号异常、设备停机，严重时还可能烧毁编码器内部电路或关联控制模块，造成重大经济损失。
第一章 海德汉编码器短路故障的常见类型
根据短路发生的部位和电路性质，海德汉编码器短路故障可分为电源电路短路、信号电路短路、接地短路及内部芯片短路四种主要类型，不同类型的短路故障在表现形式和危害程度上存在差异。
1.1 电源电路短路
电源电路短路是指编码器的电源输入端（如+5V、+12V、+24V）与地或电源负极之间发生直接导通。此类故障发生时，通常会导致电源电流急剧增大，若电源带有过流保护功能，会触发保护机制使电源跳闸或停机；若电源无过流保护，则可能烧毁电源模块或编码器内部的电源转换电路。故障表现为编码器无法正常上电，设备控制系统显示电源故障报警。
1.2 信号电路短路
信号电路短路包括信号之间的短路（如A相和B相信号短路）、信号与电源短路（如A相信号与+5V电源短路）以及信号与地短路（如Z相信号与地短路）。信号电路短路会导致输出信号失真、错乱或完全丢失，使控制系统无法准确接收位置信息，进而引发设备运行不稳定、定位偏差过大、甚至出现误动作等问题。例如，A相和B相信号短路时，编码器输出的相位差信号消失，控制系统无法判断旋转方向和转速。
1.3 接地短路
接地短路是指编码器的信号线、电源线或内部电路与外壳接地端发生非正常导通。接地短路可能导致信号受到强烈干扰，出现杂波、抖动等现象，影响检测精度；严重时，若接地回路电流过大，还可能损坏编码器的信号处理芯片。此外，接地短路还可能引发设备外壳带电，存在安全隐患。
1.4 内部芯片短路
内部芯片短路主要是指编码器内部的光电转换芯片、信号处理芯片（如FPGA、MCU）等集成电路发生短路故障。芯片短路通常是由于过电压、过电流、静电放电或芯片本身质量问题导致的。故障表现为编码器无信号输出、输出信号异常或编码器完全损坏，需要更换故障芯片才能修复。
第二章 海德汉编码器短路故障的诱发原因分析
海德汉编码器短路故障的产生原因复杂多样，涉及安装、使用、环境、维护及产品质量等多个方面。深入分析故障原因是制定有效维修方案的前提，以下从外部因素和内部因素两个维度进行详细探讨。
2.1 外部因素
2.1.1 电缆损伤
电缆损伤是导致编码器短路故障的最常见外部原因之一。编码器电缆在安装和使用过程中，可能因以下情况造成损伤：一是机械外力拉扯、挤压或磨损，如电缆被设备运动部件夹伤、拖拽导致绝缘层破裂；二是电缆弯曲半径过小，长期反复弯曲使内部导线断裂或绝缘层破损；三是电缆接头处处理不当，如接头松动、密封不良，导致水分、灰尘进入，腐蚀导线或破坏绝缘性能。当电缆绝缘层破损后，内部导线之间或导线与地之间就可能发生短路。
2.1.2 安装不当
安装不当也可能引发编码器短路故障。一方面，安装过程中若编码器与被测轴的同轴度偏差过大，会导致编码器内部机械部件磨损，进而损坏内部电路；另一方面，安装时若用力过猛或操作不当，可能导致编码器外壳破裂、内部线路脱落，造成电路短路。此外，编码器安装环境若存在金属碎屑、油污等杂物，杂物进入编码器内部后可能导致电路短路。
2.1.3 环境因素影响
恶劣的工作环境是诱发编码器短路故障的重要因素。一是湿度超标，当环境湿度过高时，编码器内部电路容易受潮，导致绝缘性能下降，引发电路短路；二是温度异常，过高的温度会加速绝缘材料老化，降低绝缘强度，过低的温度则可能导致绝缘材料变脆开裂，破坏绝缘层；三是腐蚀性气体或液体，如在化工、冶金等行业，环境中的腐蚀性物质会腐蚀编码器的外壳和内部电路，破坏绝缘层，造成短路；四是粉尘污染，大量粉尘进入编码器内部后，可能在电路之间形成导电通路，导致短路。
2.1.4 电源波动与干扰
电源系统的波动和干扰也可能导致编码器短路故障。一是电源过电压，如电网电压波动、雷击或电源模块故障导致输出电压过高，超过编码器电源电路的耐压值，击穿绝缘层，造成短路；二是电源反接，安装时若将电源正负极接反，会瞬间烧毁编码器内部的电源转换电路，引发短路；三是电磁干扰，周围环境中的强电磁设备（如变频器、电焊机等）产生的电磁辐射会干扰编码器的电源电路和信号电路，若干扰强度过大，可能导致电路元件损坏，进而引发短路。
2.2 内部因素
2.2.1 内部线路老化
编码器长期使用后，内部的导线、焊点及绝缘材料会逐渐老化。导线绝缘层可能因老化而变硬、开裂，导致导线裸露；焊点可能因氧化、疲劳等原因出现虚焊、脱焊，若脱焊的焊点接触到其他电路，就可能造成短路；绝缘材料老化会使绝缘性能下降，无法有效隔离不同电路，从而引发短路故障。
2.2.2 元件质量缺陷
编码器内部元件（如电容、电阻、芯片等）若存在质量缺陷，也可能导致短路故障。例如，电解电容若存在漏液、鼓包等质量问题，可能会发生短路；电阻若功率不足或存在制造缺陷，长期工作后可能烧毁并引发短路；芯片若在生产过程中存在晶圆缺陷、封装不良等问题，使用过程中容易出现内部短路。
2.2.3 设计缺陷
少数情况下，编码器的短路故障可能源于产品设计缺陷。例如，电路布局不合理，导致不同电路之间的距离过近，容易发生爬电现象；绝缘设计不足，无法满足实际工作环境的绝缘要求；散热设计不良，导致内部元件长期处于高温环境下工作，加速绝缘老化和元件损坏，进而引发短路。
第三章 海德汉编码器短路故障的维修方法与流程
海德汉编码器短路故障的维修需要遵循科学的流程，结合专业的检测工具和方法，逐步排查故障点，采取针对性的维修措施。维修过程中需注意安全规范，避免因操作不当造成二次损坏。以下是详细的维修流程和方法。
3.1 维修前的准备工作
3.1.1 安全防护
维修前必须做好安全防护措施，确保人身和设备安全。一是切断编码器的电源，避免带电操作；二是佩戴防静电手环，防止静电放电损坏编码器内部芯片；三是在工作台上铺设防静电垫，将编码器放置在防静电垫上进行维修操作；四是若维修现场存在高压设备或其他危险因素，需采取相应的隔离措施。
3.1.2 工具与设备准备
维修过程中需要用到以下工具和设备：万用表（用于检测电路通断、电压、电阻等）、示波器（用于检测信号波形）、热风枪（用于拆卸和焊接芯片）、电烙铁（用于焊接线路和元件）、螺丝刀套装（不同规格的一字和十字螺丝刀）、剥线钳、导线、绝缘胶带、酒精、棉签等清洁用品。此外，还需要准备编码器的技术手册，以便查阅电路原理图和引脚定义。
3.1.3 故障初步判断
维修前应对故障进行初步判断，了解故障发生的现象、时间、环境等信息。例如，询问操作人员故障发生时设备的运行状态、是否有异常声响或气味、是否发生过外力撞击或电源波动等。通过初步判断，可以缩小故障排查范围，提高维修效率。
3.2 故障排查流程
3.2.1 电缆检测
首先对编码器电缆进行检测，因为电缆损伤是最常见的短路原因。将编码器与控制系统断开连接，拔下电缆接头，使用万用表的通断档检测电缆各芯线之间的通断情况，以及各芯线与地之间的通断情况。若检测发现某两根芯线之间导通（电阻接近0Ω），则说明这两根芯线之间发生短路；若某芯线与地导通，则说明该芯线发生接地短路。同时，检查电缆接头处是否有松动、腐蚀、进水等情况，若有，需对电缆接头进行清洁和处理。
3.2.2 电源电路检测
若电缆检测无异常，则进一步检测编码器的电源电路。将编码器单独供电，使用万用表测量电源输入端的电压是否正常，若电压为0或远低于额定电压，可能存在电源电路短路。断开电源，使用万用表的电阻档测量电源输入端与地之间的电阻，若电阻接近0Ω，则说明电源电路存在短路。此时，需要打开编码器外壳，检查内部电源电路的元件（如电源转换芯片、电容、电阻等）是否有烧毁、鼓包、漏液等现象，重点排查电源转换芯片和滤波电容。
3.2.3 信号电路检测
信号电路的检测需要使用万用表和示波器。首先，使用万用表的电阻档检测信号输出端与地、电源之间的电阻，判断是否存在短路；然后，给编码器供电，手动旋转编码器轴，使用示波器检测信号输出端的波形是否正常。若示波器显示无信号输出或信号波形失真、错乱，则说明信号电路存在故障，可能是信号处理芯片损坏、光电转换元件故障或线路短路。
3.2.4 内部电路检测
若上述检测仍未发现故障点，则需要对编码器内部电路进行全面检测。打开编码器外壳，检查内部线路是否有脱落、断裂、焊接不良等情况；检查电路板上的元件是否有烧毁、损坏的痕迹；使用万用表逐一检测关键元件（如芯片、电阻、电容、二极管等）的参数是否正常。对于芯片的检测，可通过测量芯片引脚之间的电阻值，并与正常芯片的参数进行对比，判断芯片是否短路或损坏。
3.3 具体维修措施
3.3.1 电缆维修与更换
若检测发现电缆存在短路故障，对于轻微的绝缘层破损，可使用绝缘胶带进行包裹修复；若破损严重或导线断裂，则需要更换电缆。更换电缆时，应选择与原电缆规格相同的电缆（如导线截面积、绝缘等级、屏蔽层等），并注意电缆的屏蔽效果，以减少电磁干扰。接线时，需按照编码器的引脚定义正确连接，确保接头处牢固、密封良好，防止水分和灰尘进入。
3.3.2 电源电路维修
若电源电路存在短路故障，首先找出故障元件。若电源转换芯片烧毁，使用热风枪将损坏的芯片拆下，更换为同型号的芯片，焊接时要注意温度和焊接时间，避免损坏电路板；若滤波电容鼓包或漏液，使用电烙铁将其拆下，更换为同规格的电容；若线路短路，需找到短路点，修复破损的绝缘层或重新焊接线路。维修完成后，给编码器供电，测量电源输出电压是否正常。
3.3.3 信号电路维修
对于信号电路短路故障，若为线路短路，修复线路即可；若为信号处理芯片损坏，更换同型号的芯片；若为光电转换元件故障，需更换光电二极管或光电三极管。更换元件后，使用示波器检测信号波形，确保信号输出正常。此外，还需检查信号电路的屏蔽措施是否良好，若屏蔽不良，需加强屏蔽，减少电磁干扰。
3.3.4 内部芯片更换
更换内部芯片时，需先确定芯片的型号和引脚定义，然后使用热风枪将损坏的芯片拆下。拆卸过程中，要控制好热风枪的温度和风速，避免损坏周围的元件和电路板。将新芯片正确放置在电路板的焊盘上，确保引脚对齐，然后使用热风枪进行焊接，焊接完成后，检查焊点是否牢固、有无虚焊现象。焊接完成后，对编码器进行通电测试，确保芯片工作正常。
3.4 维修后的测试与验证
维修完成后，需要对编码器进行全面的测试与验证，确保故障已彻底排除，编码器性能恢复正常。测试内容包括：
- 通电测试：给编码器供电，检查编码器是否能正常上电，电源指示灯是否正常亮起。
- 信号输出测试：手动旋转编码器轴，使用示波器检测输出信号的波形、幅值、相位差等参数是否符合技术要求。
- 精度测试：将编码器安装到测试台上，使用高精度测量仪器（如激光干涉仪）检测编码器的定位精度和重复定位精度是否达到标准。
- 稳定性测试：将编码器长时间运行，观察其输出信号是否稳定，有无异常波动或中断现象。
若测试结果均符合要求，则说明编码器维修成功；若测试发现仍存在问题，则需要重新进行故障排查和维修。
第四章 结语
海德汉编码器短路故障的排查与维修是一项技术性较强的工作，需要技术人员具备扎实的电子电路知识、丰富的实践经验以及严谨的工作态度。本文通过对海德汉编码器短路故障的类型、原因、维修方法及预防措施的详细阐述，为技术人员提供了全面的参考指南。在实际维修过程中，应根据具体故障情况，结合检测工具和技术手册，逐步排查故障点，采取针对性的维修措施。同时，加强编码器的日常维护保养，优化工作环境，规范操作使用，是预防短路故障发生的关键。通过科学的故障处理和有效的预防措施，能够最大限度地减少编码器故障对设备运行的影响，提高设备的可靠性和稳定性，为企业的生产经营提供有力保障。
