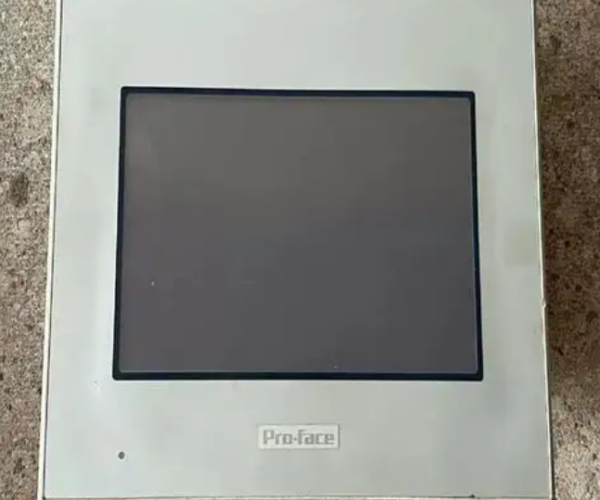

普洛菲斯触摸屏局部无反应故障维修方法详解：普洛菲斯（Pro-face）作为工业自动化领域知名的人机界面（HMI）品牌，其触摸屏凭借稳定性高、操作便捷等优势广泛应用于制造业生产线、智能设备控制等场景。然而，在长期高强度运行过程中，部分用户可能会遇到触摸屏局部区域无反应的故障，这不仅影响生产操作效率，还可能导致设备误判引发安全隐患。
一、故障现象与分类
在开展故障排查前，准确界定普洛菲斯触摸屏局部无反应的具体现象是提升维修效率的关键。根据故障区域的特征与表现形式，可将其分为以下三类：
1.1 固定区域无反应
此类故障表现为触摸屏某一特定矩形或不规则区域始终无法响应触摸操作，无论使用手指、专用触摸笔还是其他符合要求的触摸介质，该区域均无任何反馈。例如，普洛菲斯GP4000系列触摸屏的右下角3cm×5cm区域持续失效，点击该区域内的“启动”“停止”按钮均无反应，但周边区域操作正常。这种现象通常与触摸屏硬件层面的局部损坏直接相关，如触摸面板局部线路断裂、感应层损坏等。
1.2 间歇性局部无反应
故障区域并非持续失效，而是在特定条件下（如设备运行一段时间后、环境温度变化时、受到振动冲击后）出现无反应现象，其余时间操作正常。例如，普洛菲斯ST6000系列触摸屏在开机后1-2小时内，左侧“参数设置”区域偶尔无反应，重启设备后故障暂时消失，但一段时间后再次出现。这类故障成因较为复杂，可能涉及硬件接触不良、软件程序冲突、驱动稳定性不足或环境干扰等多种因素。
1.3 动态区域无反应
无反应区域不固定，会随触摸操作或设备运行状态发生变化。例如，在普洛菲斯LT3000系列触摸屏上滑动操作时，某一动态轨迹上的区域偶尔无反应，或切换不同画面后，原本正常的区域突然失效，而之前失效的区域恢复正常。这种现象多与软件层面的问题相关，如触摸校准数据异常、画面程序逻辑错误、系统资源分配冲突等，也可能是触摸屏控制器与主板之间的通信出现间歇性故障。
二、故障原因深度剖析
普洛菲斯触摸屏局部无反应的故障原因可分为硬件故障、软件故障、环境因素、安装问题、使用维护不当及产品老化六大类，每一类原因下又包含具体的故障点，需结合故障现象逐一排查。
2.1 硬件故障（占比约60%）
硬件故障是导致触摸屏局部无反应的最主要原因，涉及触摸面板、控制器、排线、主板等核心部件的损坏或异常。
- 触摸面板损坏：普洛菲斯触摸屏采用电容式或电阻式触摸面板，其中电阻式面板由上下两层导电薄膜组成，当局部区域的导电薄膜因外力撞击、划伤或老化出现断裂时，该区域无法形成有效的电阻变化，导致触摸无反应；电容式面板则依赖感应层检测人体电流，若局部感应层被油污、化学物质腐蚀或物理损伤，会丧失电容感应能力。例如，生产线操作人员不慎将工具砸到触摸屏表面，造成局部感应层破裂，引发对应区域失效。
- 触摸屏控制器故障：控制器是处理触摸信号的核心部件，其内部集成电路（IC）若因电压波动、散热不良或质量缺陷出现局部损坏，会导致部分触摸信号无法被正常解析。例如，普洛菲斯触摸屏控制器的某一信号处理通道烧毁，对应接收的触摸区域信号无法传输至主板，表现为局部无反应。
- 排线接触不良或损坏：触摸屏与主板之间通过柔性排线连接，长期振动、高温环境或安装不当会导致排线接口氧化、针脚松动，或排线本身出现折痕、断裂。例如，设备运行时的持续振动使排线与主板接口处的针脚逐渐松动，导致局部信号传输中断，引发间歇性区域无反应；若排线被过度弯折，内部铜线断裂，会造成固定区域失效。
- 主板电路异常：主板上的触摸信号处理电路（如电阻、电容、芯片）若出现虚焊、短路或损坏，会影响触摸信号的传输与处理。例如，主板上某一电容因老化鼓包导致短路，破坏了局部触摸信号的供电回路，使对应区域触摸无反应。
2.2 软件故障（占比约20%）
软件层面的问题虽不直接损坏硬件，但会导致触摸功能逻辑异常，表现为局部无反应。
- 触摸校准数据异常：普洛菲斯触摸屏在使用前需进行触摸校准，若校准数据丢失、错误或因外界干扰发生偏移，会导致系统对触摸位置的识别出现偏差，部分区域被误判为“无触摸”。例如，设备断电后校准数据未保存，重启后系统使用默认校准参数，与实际触摸面板的坐标不匹配，造成局部区域无反应。
- 操作系统或驱动程序故障：触摸屏的驱动程序若版本过旧、与系统不兼容，或操作系统出现文件损坏、病毒感染，会影响触摸信号的正常传输与解析。例如，普洛菲斯触摸屏搭载的Windows CE系统因意外断电导致系统文件损坏，触摸驱动无法正常加载，表现为局部触摸功能失效。
- 应用程序逻辑错误：用户开发的HMI应用程序若存在画面元素重叠、触摸区域定义错误或程序死循环等问题，会导致局部触摸操作被屏蔽。例如，某一画面中“报警确认”按钮的触摸区域被隐藏的透明图层覆盖，点击该按钮时实际触摸的是透明图层，而非按钮本身，造成按钮区域无反应。
2.3 环境因素（占比约10%）
工业现场的恶劣环境是引发触摸屏故障的重要诱因，主要包括温度、湿度、粉尘、电磁干扰等。
- 温度与湿度异常：普洛菲斯触摸屏的正常工作温度范围通常为0-50℃，相对湿度为20%-80%（无凝露）。若环境温度过高（如靠近热源设备），会导致触摸面板的导电性能下降、控制器芯片过热失效；温度过低则会使排线接口处的塑料部件收缩，导致接触不良。湿度过高时，水汽会侵入触摸屏内部，造成电路短路或氧化；湿度过低则易产生静电，损坏电容式触摸面板的感应层。
- 粉尘与油污污染：工业现场的粉尘、金属碎屑若进入触摸屏与面板之间的缝隙，会阻碍触摸操作的有效触发；油污、化学试剂则会腐蚀触摸面板的表面涂层或内部线路，导致局部触摸灵敏度下降甚至失效。例如，食品加工车间的油脂飞溅到触摸屏表面，长期积累后渗入内部，损坏触摸感应层。
- 电磁干扰：附近的大功率设备（如变频器、电焊机、电机）运行时会产生强烈的电磁辐射，干扰触摸屏的触摸信号传输。普洛菲斯触摸屏的信号传输线路若未采取有效的屏蔽措施，电磁干扰会导致触摸信号失真，表现为局部区域无反应或触摸位置漂移。
2.4 安装问题（占比约5%）
不正确的安装方式会直接影响触摸屏的正常工作，导致局部触摸故障。
- 安装压力不均：安装触摸屏时，若固定螺丝的扭矩过大或受力不均，会导致触摸面板产生变形，局部区域的导电薄膜或感应层被挤压损坏，引发对应区域无反应。例如，普洛菲斯GP系列触摸屏在安装时，左上角螺丝拧得过紧，导致面板左上角区域出现永久性变形，触摸功能失效。
- 安装位置不当：将触摸屏安装在振动强烈、易受撞击的位置，会导致内部排线松动、部件脱落；若安装在阳光直射或高温辐射的位置，会加速触摸面板的老化，降低触摸灵敏度。
- 线缆连接错误：触摸屏与外部设备（如PLC、电源）的线缆连接若出现正负极接反、信号线与电源线混淆等错误，会导致触摸屏供电异常或信号干扰，引发局部触摸功能故障。
2.5 使用维护不当（占比约3%）
操作人员的不规范使用和缺乏定期维护，会加速触摸屏的损坏，导致局部无反应。
- 暴力操作：用尖锐物体（如螺丝刀、指甲）敲击触摸屏表面，或在触摸时施加过大压力，会直接损坏触摸面板的导电层或感应层，造成局部失效。
- 清洁方式错误：使用酒精、汽油等腐蚀性清洁剂擦拭触摸屏，会破坏面板表面的防刮涂层和内部线路；清洁时未断电，水分渗入内部导致电路短路。
- 长期不维护：未定期清理触摸屏表面的粉尘、油污，未检查排线连接和螺丝紧固情况，会导致故障隐患逐渐积累，最终引发局部触摸无反应。
2.6 产品老化（占比约2%）
普洛菲斯触摸屏的使用寿命通常为5-8年，超过使用年限后，内部部件会出现自然老化：触摸面板的导电材料性能下降，排线的绝缘层老化破裂，控制器芯片的稳定性降低等。这些老化现象会导致触摸信号传输不畅，表现为局部区域间歇性或永久性无反应。例如，使用超过10年的普洛菲斯ST系列触摸屏，因触摸面板老化，出现局部区域触摸灵敏度逐渐下降，最终完全无反应的情况。
三、故障维修方法与步骤
针对普洛菲斯触摸屏局部无反应的故障，应遵循“先基础排查、后专业维修，先软件后硬件，先外部后内部”的原则，逐步缩小故障范围，提高维修效率。以下是详细的维修步骤：
3.1 基础排查（适用于所有故障类型）
基础排查无需拆解设备，通过简单操作即可排除常见的软件和外部因素故障，建议首先进行。
- 重启设备：关闭触摸屏电源，断开与外部设备的连接，等待5-10分钟后重新上电开机。重启可解决因系统程序卡死、临时数据异常导致的间歇性局部无反应故障。
- 清洁触摸屏表面：使用干净的无尘布蘸取少量清水（断电状态下），轻轻擦拭触摸屏表面，去除粉尘、油污等污染物。注意避免水分渗入设备内部，清洁后等待表面干燥再上电测试。若清洁后局部无反应现象消失，则故障由污染引起。
- 检查外部环境：观察触摸屏是否靠近热源、水源或大功率电磁设备，测量环境温度和湿度是否在正常工作范围内。若环境异常，将触摸屏移至符合要求的位置（如远离变频器、加装散热风扇、使用除湿机）后再测试故障是否存在。
- 检查线缆连接：关闭电源，检查触摸屏与电源、PLC、计算机等外部设备的线缆连接是否牢固，排线接口是否有松动、氧化现象。重新插拔线缆，用酒精棉片擦拭接口针脚去除氧化层，确保连接可靠。
3.2 软件层面维修（适用于间歇性、动态区域无反应）
若基础排查无效，需进行软件层面的故障排除，步骤如下：
- 触摸校准：进入普洛菲斯触摸屏的系统设置界面（通常通过长按屏幕某一角落或使用专用快捷键），选择“触摸校准”功能。按照屏幕提示，用触摸笔依次点击校准点（一般为4点或5点），完成校准后保存参数并重启设备。若校准后局部无反应现象消失，则故障由校准数据异常引起。
- 更新驱动程序：从普洛菲斯官方网站下载对应型号触摸屏的最新驱动程序，通过USB或以太网将驱动安装包传输至触摸屏，按照安装向导完成驱动更新。更新驱动可解决因驱动版本过旧、与系统不兼容导致的触摸故障。
- 恢复出厂设置：在系统设置中选择“恢复出厂设置”（注意：此操作会清除所有用户数据和程序，需提前备份）。恢复完成后，重新进行触摸校准和应用程序安装，测试触摸功能是否恢复正常。若恢复出厂设置后故障解决，则故障由系统文件损坏或程序冲突引起。
- 检查应用程序：若恢复出厂设置后故障仍存在，需检查用户开发的HMI应用程序。打开编程软件（如普洛菲斯Pro-EX），查看故障区域对应的画面元素是否存在重叠、触摸区域定义错误等问题，修改程序后重新下载至触摸屏测试。例如，删除覆盖在按钮上的透明图层，或重新定义触摸区域坐标。
3.3 硬件层面维修（适用于固定区域无反应、基础与软件排查无效）
硬件维修需拆解触摸屏，操作前需准备专用工具（如螺丝刀、镊子、万用表），并确保断电操作，避免触电或进一步损坏设备。
- 触摸屏面板检测： 拆解触摸屏外壳：使用螺丝刀卸下固定外壳的螺丝，小心分离前后外壳，注意避免损坏内部排线。
- 外观检查：观察触摸面板表面是否有划痕、破裂、鼓包等物理损伤，内部感应层或导电薄膜是否有腐蚀、断裂痕迹。若发现明显损坏，需更换触摸面板（需选择与原型号一致的面板，如普洛菲斯GP4000系列对应型号为A985GOT-TBA）。
- 万用表检测（电阻式面板）：将万用表调至电阻档，测量触摸面板上下两层导电薄膜对应故障区域的电阻值。正常情况下，未触摸时电阻值较大，触摸时电阻值显著下降；若故障区域无论是否触摸，电阻值均为无穷大或零，则面板损坏，需更换。
- 排线检测与更换： 外观检查：查看排线是否有折痕、断裂、老化现象，接口处是否有氧化、针脚弯曲。
- 导通性测试：用万用表的通断档检测排线内部铜线的导通情况，若某一线路不通，则排线损坏，需更换同规格的柔性排线（注意排线的长度、针脚数量和接口类型需与原排线一致）。
- 重新连接排线：若排线无损坏，只是接口松动，可重新插拔排线，并在接口处涂抹少量导电膏，增强接触性能。
- 控制器与主板检测： 外观检查：观察控制器芯片和主板电路是否有鼓包、烧焦、虚焊等痕迹，电容是否漏液，电阻是否变色。
- 电压测试：用万用表测量控制器和主板的供电电压是否在规定范围内（如5V、12V），若电压异常，检查电源模块和供电线路是否故障。
- 芯片更换：若控制器芯片或主板上的元器件损坏，需由专业维修人员使用热风枪、电烙铁等工具更换对应元器件（需确保更换的元器件型号、参数与原元器件一致）。若主板损坏严重，建议直接更换主板。
3.4 替换验证法
若通过上述步骤仍无法确定故障点，可采用替换验证法：准备同型号的正常触摸面板、排线、控制器或主板，逐一替换疑似故障部件，每替换一个部件后上电测试触摸功能是否恢复正常。例如，替换触摸面板后故障消失，则说明原面板损坏；替换排线后故障解决，则故障点在排线。这种方法虽需一定的备件支持，但能快速定位故障部件，提高维修效率。
五、结语
普洛菲斯触摸屏局部无反应故障的排查与维修需要结合故障现象，从硬件、软件、环境等多维度进行系统分析。通过本文介绍的故障原因剖析和维修步骤，工程技术人员可快速定位故障点，采取有效的维修措施。同时，严格执行规范的安装、使用和维护流程，能显著降低故障发生率，保障触摸屏的稳定运行，为工业自动化生产的高效、安全提供有力支持。若故障较为复杂，自身维修能力有限，建议及时联系普洛菲斯官方售后服务团队或专业的工业设备维修机构，避免因自行维修不当造成更大的损失。
