施耐德UPS电源无输出故障维修办法分享：施耐德UPS电源作为关键的电力保障设备，广泛应用于数据中心、工业控制、医疗系统等重要领域。当UPS电源出现无输出故障时，可能导致负载设备宕机、数据丢失甚至生产中断，造成严重损失。

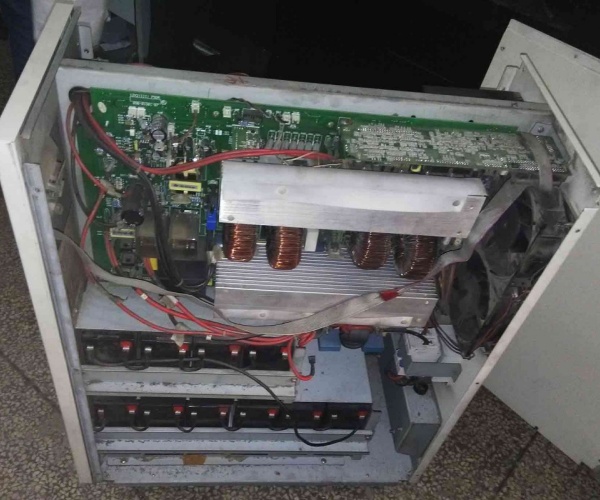

第一章 施耐德UPS电源无输出硬件故障原因分析

施耐德UPS电源无输出故障可分为市电模式无输出、电池模式无输出、两种模式均无输出三类情况。以下从电源输入回路、电池组、逆变器模块、控制电路、静态开关等核心部件入手，逐一分析故障原因。

1.1 电源输入回路故障

电源输入回路是UPS获取市电能量的关键路径，若该回路出现故障，UPS无法正常接收市电，可能导致无输出。

• 输入开关故障：市电输入空气开关或断路器因过载、短路跳闸后未复位，或开关内部触点氧化、粘连，导致市电无法进入UPS。例如，施耐德APC Smart-UPS系列的输入开关若频繁跳闸，可能是开关额定电流选型过小或内部机械结构损坏。
• 输入保险丝熔断：输入回路中的保险丝（通常位于整流器前端）因市电电压骤升、浪涌或整流器短路而熔断，切断市电输入。保险丝熔断后，需重点检查后端部件是否存在短路故障，避免更换后再次熔断。
• 整流器故障：整流器负责将交流市电转换为直流电压，为电池充电和逆变器供电。若整流器中的二极管桥堆损坏、IGBT模块击穿或整流控制电路故障，会导致整流器无直流输出，UPS因缺乏直流电源而无法正常工作。常见于施耐德Galaxy系列UPS，长时间高负载运行可能导致整流器过热损坏。
• 输入线路故障：输入电源线缆接触不良（如端子松动、氧化）、线缆老化破损导致断路或短路，也会造成市电无法输入。特别是多芯线缆的接头处，容易因振动、腐蚀等因素出现接触问题。

1.2 电池组故障

电池组是UPS在市电中断时提供备用电源的核心部件，电池组故障会导致UPS在电池模式下无输出，甚至影响市电模式的正常运行（部分机型需电池辅助启动）。

• 电池单体失效：铅酸蓄电池在长期使用中，可能因极板硫化、失水、极化等问题导致单体电压下降（正常单体电压为12V左右，失效后可能低于10.5V）。多个单体串联的电池组中，若其中一个单体失效，会导致整个电池组电压不足，无法为逆变器提供足够的直流电压。施耐德Symmetra系列UPS的电池组常出现此类问题，尤其是使用年限超过3年的电池。
• 电池连接故障：电池组之间的连接线缆松动、端子氧化或连接螺栓扭矩不足，会导致接触电阻增大，产生压降，甚至出现断路。在大电流放电时，接触不良处可能产生电弧，烧毁端子和线缆。
• 电池充电器故障：充电器（或整流器的充电回路）故障会导致电池无法正常充电，长期亏电会加速电池老化，最终导致电池组容量不足，无法输出足够的电流。充电器故障可能由充电控制芯片损坏、采样电阻变质、滤波电容鼓包等原因引起。
• 电池管理系统（BMS）故障：部分施耐德高端UPS配备BMS，用于监控电池状态。若BMS检测到电池过压、过流、过温等异常时，会触发保护机制，切断电池输出。BMS自身的传感器故障、通讯电路故障也可能导致误保护，造成无输出。

1.3 逆变器模块故障

逆变器是UPS将直流电压转换为交流输出电压的核心部件，逆变器故障是导致无输出的最常见原因之一，无论市电模式还是电池模式，逆变器故障都会直接造成无输出。

• IGBT模块损坏：IGBT（绝缘栅双极型晶体管）是逆变器的核心开关器件，负责高频开关动作。若IGBT因过电压、过电流、散热不良或驱动信号异常而击穿短路，会导致逆变器无输出，甚至引发输入保险丝熔断。IGBT损坏时，通常伴随有明显的烧毁痕迹，如外壳变形、引脚发黑。
• 逆变器驱动板故障：驱动板为IGBT提供驱动信号，若驱动板上的驱动芯片（如IR2110）损坏、光耦隔离电路故障、电阻电容元件变质，会导致驱动信号缺失或异常，IGBT无法正常工作。驱动板故障还可能导致IGBT栅极电压不稳定，引发IGBT损坏。
• 逆变器滤波电路故障：逆变器输出端的LC滤波电路用于滤除高频谐波，使输出电压波形更接近正弦波。若滤波电容鼓包、漏液或电感线圈短路、断路，会导致输出电压失真，甚至无输出。滤波电容是易损件，长期高温运行会加速其老化。
• 逆变器控制电路故障：逆变器控制电路（如DSP控制板）负责生成PWM（脉冲宽度调制）信号，控制IGBT的开关时序。若DSP芯片损坏、晶振失效、采样电路故障（如电压传感器、电流传感器损坏），会导致PWM信号异常，逆变器无法正常输出。

1.4 控制电路故障

控制电路是UPS的“大脑”，负责协调各部件的工作，若控制电路故障，会导致UPS无法正常启动或输出。

• 主控板故障：主控板（CPU板）是控制电路的核心，若CPU芯片损坏、程序丢失、通讯接口故障，会导致UPS无法接收和处理各种信号，无法控制逆变器、静态开关等部件工作。主控板上的纽扣电池没电也可能导致配置参数丢失，引发设备异常。
• 信号采样电路故障：电压采样、电流采样电路用于检测输入电压、输出电压、负载电流等参数，为控制电路提供反馈信号。若采样电阻、采样变压器、运算放大器损坏，会导致采样信号失真或缺失，控制电路无法准确判断设备状态，从而触发保护机制，切断输出。
• 保护电路误动作：UPS配备过压、过流、过载、过温等保护电路，若保护电路中的检测元件（如压敏电阻、温度传感器）故障，会导致保护电路误动作，在设备正常运行时切断输出。例如，温度传感器误报过热，会触发逆变器停机。

1.5 静态开关故障

静态开关用于在市电模式和逆变器模式之间快速切换，若静态开关故障，可能导致UPS无法切换到输出状态，或切换后无输出。

• 静态开关晶闸管损坏：静态开关通常由晶闸管（SCR）组成，若晶闸管因过电压、过电流或触发信号异常而击穿或开路，会导致静态开关无法导通，UPS无法输出电压。晶闸管损坏时，可能伴随有烧毁痕迹或导通压降异常。
• 静态开关驱动电路故障：驱动电路为晶闸管提供触发信号，若驱动电路中的触发芯片、电阻电容元件损坏，会导致触发信号缺失或不足，晶闸管无法导通。驱动电路故障还可能导致晶闸管导通时间不一致，引发输出电压波动或无输出。
• 切换控制逻辑故障：控制静态开关切换的逻辑电路故障，会导致切换指令无法正常发出，或切换时序错误，造成输出中断。例如，市电恢复后，静态开关无法从逆变器模式切换回市电模式，导致无输出。

第二章 施耐德UPS电源无输出硬件故障维修方法

针对上述故障原因，本节提供详细的维修步骤和操作方法，维修人员需严格按照流程操作，确保维修质量和安全。

2.1 电源输入回路故障维修

2.1.1 输入开关故障维修

1. 检查开关状态：观察输入开关是否处于跳闸位置，若跳闸，尝试手动复位。复位前需检查负载是否过载，市电电压是否正常。
2. 检测开关通断性：断开开关两端接线，使用万用表电阻档测量开关输入端与输出端之间的电阻。闭合开关时电阻应接近0Ω，断开时电阻应无穷大，否则说明开关内部故障，需更换同型号开关。

2.1.2 输入保险丝熔断维修

1. 更换保险丝：找到输入回路中的保险丝座，取出熔断的保险丝，更换为相同规格（额定电流、电压）的保险丝。注意：切勿使用大于额定电流的保险丝，以免引发安全事故。
2. 排查后端故障：更换保险丝后，需检测整流器、逆变器等后端部件是否存在短路。使用万用表电阻档测量整流器输出端与地之间的电阻，若电阻过小（接近0Ω），说明整流器短路，需进一步维修整流器。

2.1.3 整流器故障维修

1. 检测整流器输出电压：接通市电（断开电池开关），使用万用表直流电压档测量整流器输出端电压，正常电压应符合设备手册要求（如48V、192V等）。若无输出或电压过低，说明整流器故障。
2. 检查整流器部件：拆开整流器外壳，检查二极管桥堆、IGBT模块是否有烧毁痕迹。使用万用表二极管档测量二极管桥堆的正向导通压降和反向截止电阻，若正向压降过大或反向电阻过小，说明二极管损坏，需更换桥堆。
3. 维修整流控制电路：若整流器部件无明显损坏，检查整流控制电路中的芯片、电阻、电容等元件。例如，测量控制芯片的供电电压是否正常，采样电阻是否变质，更换损坏的元件后重新测试整流器输出。

2.2 电池组故障维修

2.2.1 电池单体失效维修

1. 检测电池单体电压：使用万用表直流电压档逐节测量电池组中各单体电池的电压，记录每节电压值。低于10.5V的单体为失效电池。
2. 更换失效电池：断开电池组总开关，拆除失效电池的连接线缆，更换为同型号、同容量的新电池。更换时需注意电池的极性，确保连接正确。更换后重新测量电池组总电压，应符合设备要求（如16节12V电池串联总电压为192V）。

2.2.2 电池连接故障维修

1. 检查连接状态：逐一检查电池组的连接端子和线缆，查看是否有松动、氧化、烧毁痕迹。
2. 处理连接问题：若端子氧化，使用砂纸打磨端子表面，涂抹导电膏；若螺栓松动，使用扭矩扳手按照设备手册要求的扭矩拧紧螺栓；若线缆损坏，更换同规格的线缆，并重新压接端子。

2.2.3 电池充电器故障维修

1. 检测充电电压：接通市电，测量充电器输出端电压，正常电压应高于电池组额定电压（如192V电池组的充电电压约为210-220V）。若电压异常，说明充电器故障。
2. 维修充电器电路：拆开充电器外壳，检查充电控制芯片、采样电阻、滤波电容等元件。例如，测量控制芯片的引脚电压是否正常，检查滤波电容是否鼓包，更换损坏的元件后重新测试充电电压。

2.3 逆变器模块故障维修

2.3.1 IGBT模块损坏维修

1. 检测IGBT模块：断开逆变器电源，使用万用表二极管档测量IGBT的C极、E极、G极之间的导通情况。正常情况下，C极与E极之间正向导通压降约为0.7V，反向截止；G极与C极、G极与E极之间电阻应无穷大。若测量结果异常，说明IGBT模块损坏。
2. 更换IGBT模块：拆除损坏的IGBT模块，注意记录模块的型号和引脚连接方式。安装新模块时，需在模块与散热片之间涂抹导热硅脂，确保散热良好，然后按照原引脚连接方式焊接或螺栓固定。

2.3.2 逆变器驱动板故障维修

1. 检测驱动信号：使用示波器测量驱动板输出到IGBT栅极的驱动信号波形，正常波形应为标准的PWM波。若无波形或波形失真，说明驱动板故障。
2. 维修驱动板：检查驱动板上的驱动芯片、光耦、电阻电容等元件。例如，测量光耦的输入输出电压是否正常，检查驱动芯片的供电电压是否稳定，更换损坏的元件后重新测试驱动信号。

2.3.3 逆变器滤波电路故障维修

1. 检查滤波元件：观察滤波电容是否鼓包、漏液，电感线圈是否有烧毁痕迹。
2. 更换滤波元件：使用万用表电容档测量滤波电容的容量，若容量偏差超过20%，需更换同规格（容量、耐压值）的电容；若电感线圈短路或断路，更换同型号的电感。更换后测量逆变器输出电压波形，应接近正弦波。

2.4 控制电路故障维修

2.4.1 主控板故障维修

1. 检测主控板供电：使用万用表测量主控板的供电电压（如5V、12V），若电压异常，检查供电电路的电源模块、滤波电容是否损坏。
2. 复位或更换主控板：若主控板程序丢失，可尝试通过设备自带的复位按钮或专用软件进行复位；若复位无效或主控板硬件损坏，需更换同型号的主控板，并重新配置设备参数。

2.4.2 信号采样电路故障维修

1. 检测采样信号：使用万用表或示波器测量采样电路的输入输出信号，与设备手册中的标准信号进行对比，判断是否存在失真或缺失。
2. 更换采样元件：若采样电阻变质、采样变压器损坏或运算放大器失效，更换相应的元件后重新测试采样信号，确保信号准确。

2.5 静态开关故障维修

2.5.1 静态开关晶闸管损坏维修

1. 检测晶闸管：使用万用表二极管档测量晶闸管的阳极、阴极、门极之间的导通情况。正常情况下，阳极与阴极之间正向导通压降约为0.7V，反向截止；门极与阴极之间电阻应较小。若测量结果异常，说明晶闸管损坏。
2. 更换晶闸管：拆除损坏的晶闸管，更换为同型号的晶闸管，安装时注意散热片的安装和导热硅脂的涂抹，确保散热良好。

2.5.2 静态开关驱动电路故障维修

1. 检测驱动信号：使用示波器测量驱动电路输出到晶闸管门极的触发信号，正常信号应为脉冲信号。若无信号或信号异常，说明驱动电路故障。
2. 维修驱动电路：检查驱动电路中的触发芯片、电阻电容等元件，更换损坏的元件后重新测试触发信号。

总之，施耐德UPS电源无输出硬件故障的排查与维修需要结合设备结构、电路原理和实际经验，遵循“先安全、后维修，先排查、后更换”的原则。通过本文的故障原因分析和维修方法介绍，希望能为技术人员提供实用的参考，提高故障处理效率，保障UPS电源的稳定运行。
