海泰克触摸屏驱动板卡故障维修技巧分享

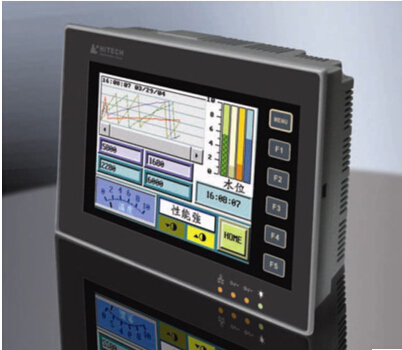

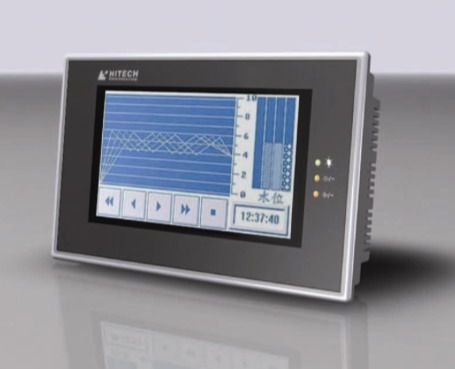

海泰克触摸屏驱动板卡故障维修技巧分享:前段时间,我们公司收到了一位老客户寄过来的海泰克触摸屏的驱动板卡,客户说可能是短路了,他们自己的电工不敢修这个,害怕造成二次伤害。就建议客户把驱动板卡寄给我们修。下面我们就分享这个维修小知识,以供工业电路板维修行业的小伙伴们共同提高。

海泰克触摸屏驱动板卡故障维修过程如下:

这是海泰克触摸屏上的一个驱动板卡,该板卡提示24V电压故障,24V电压故障有可能是产生24V电压电路自身真的有问题,也有可能是负载短路导致24V电压不能正常工作。我们按照常规的电路板维修的检查方法,去测测负载是否短路。通过电路,我们可以看出这个电路是一个H桥式驱动电路,通过简单的测量,我们还真的发现这个H桥式驱动电路的驱动芯片的触发电路有问题,问题是短路,但是一个奇怪的现象是有时短路,有时又不短路,这是一个奇怪的现象。这个桥式驱动芯片采用的IRL3803S,驱动IRL3803S工作的芯片是HIP2100IB,那么短路的不是IRL3803S就是HIP2100IB,我们拆掉IRL3803S,测量该芯片,发现该芯片并无短路现象,那短路的就是HIP2100IB这个芯片了,我们拆下来测量,发现HIP2100IB有时短路,有时不短路,那么似乎有理由判断就是HIP2100IB这个驱动芯片发生了短路。

买个新的换上后还是偶尔出现短路,这是什么原因呢?于是单独对该芯片进行测试,我们发现一个规律,当该芯片受到静电干扰时,输出级便发生短路,当消除静电干扰后,输出级就不再短路,原因是这个芯片是用对静电特别敏感的MOSFET工艺制造,并且芯片自身没有采取措施抑制这种敏感特性,从而导致了我们在测量时时而短路,时而不短路,但是这个短路不是一个真短路,而是电路真的处在了一个需要短路的工作状态上。zui后,我们在24V电源电路部分发现了故障,对该电路进行维修处理,故障消除。因此,我们在做维修时,不可以一测到短路就认为异常,一定要进行认真的实验和分析。

海泰克触摸屏驱动板卡故障维修技巧分享总结:驱动板卡的故障维修是需要缜密的检查的,从这个例子上我们了解到,不是说板卡短路了,它就是短路故障,再有,就是希望这个分享对您有所帮助。
