AB软启动器的晶闸管烧坏维修

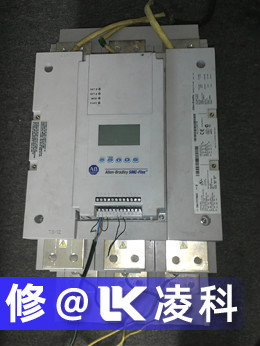

AB软启动器的晶闸管烧坏维修前段时间我维修了一台AB的软启动器,刚开始维修时有点摸不着头脑。只听到客户说启动时听到滋啦滋啦的声音,立马停止启动,担心里面别被烧废了,就送过来了。我一听,也不敢通电测试了,这对维修增加了很多的难度。一整天都在网上找资料,在一一排除,经过与师傅商量讨论,认为是里面的晶闸管烧坏了的可能性比较大。我们小心的拆开AB软启动器,找到里面的晶闸管发现,表现果然有灼烧的痕迹,并且部分已经有细小的裂纹了。当时我就可以断定是晶闸管烧坏就是故障点。

维修前我们先分析下导致AB软启动器的晶闸管烧坏的原因有哪些?

1、电压引起的晶闸管烧坏

在正常情况下,阴极表面或芯片边缘上的小黑点表示燃烧是由电压引起的。晶闸管被电压烧毁有两个可能的原因。一种是晶闸管电压故障,这就是我们通常所说的电压故障,可分为早期故障,中间故障和后期故障。第二个是接线问题。线路s中出现过电压,并且保护措施失败。

2、烧坏是由di/dt引起的

di/dt引起的晶闸管烧坏现象相对容易判断。通常,在浇口或扩大的浇口附近会有一个小的黑点。我们知道,晶闸管的等效电路由两个晶闸管组成,并且与门对应的晶闸管被用作触发信号,以在其到达时放大触发信号,然后尽快接通主晶闸管。

但是,如果在短时间内电流过大,则主晶闸管还没有完全导通,大电流主要流经等效于栅极的等效晶闸管,只能承载小电流,从而导致晶闸管被烧毁。

3、电压击穿

事实上,过电压也是导致晶闸管损坏的原因,结果可以概括为电压击穿,也就是说,晶闸管无法正常使用的因是由电压击穿造成的,其表面上的烧痕也可能是由此造成的。

AB软启动器的晶闸管烧坏维修总结:找到故障点后我们与客户沟通,告诉他是里面的晶闸管烧坏了。经过同意,为软启动器更换了一个新的晶闸管,重新装机后,通电运行,AB软启动器工作正常。可以放心使用。从上面我们了解到导致软启动器的晶闸管烧坏原因有哪些,可以据此有效地在以后防止其再次出现同样的故障,这对于用户来说是百利而无一害的,希望上面的文章对您有所帮助。
