PLC的保养西门子S7-200PLC维修技术

一、保养规程、设备定期测试、调整规定

(1)每半年或季度检查PLC柜中接线端子的连接情况,若发现松动的地方及时重新坚固连接;

(2)对柜中给主机供电的电源每月重新测量工作电压;

二、设备定期清扫的规定

(1)每六个月或季度对PLC进行清扫,切断给PLC供电的电源把电源机架、CPU主板及输入/输出板依次拆下,进行吹扫、清扫后再依次原位安装好,将全部连接恢复后送电并启动PLC主机。认真清扫PLC箱内卫生;

(2)每三个月更换电源机架下方过滤网;


三、检修前准备、检修规程

(1)检修前准备好工具;

(2)为保障元件的功能不出故障及模板不损坏,须用保护装置及认真作防静电准备工作;

(3)检修前与调度和操作工联系好,需挂检修牌处挂好检修牌;

四、设备拆装顺序及方法

(1)停机检修,须两个人以上监护操作;

(2)把CPU前面板上的方式选择开关从“运行”转到“停”位置;

(3)关闭PLC供电的总电源,然后关闭其它给模坂供电的电源;

(4)把与电源架相连的电源线记清线号及连接位置后拆下,然后拆下电源机架与机柜相连的螺丝,电源机架就可拆下;

(5)CPU主板及I/0板可在旋转模板下方的螺丝后拆下;

(6)安装时以相反顺序进行;


五、检修工艺及技术要求

(1)测量电压时,要用数字电压表或精度为1的表测量。

(2)电源机架,CPU主板都只能在主电源切断时取下;

(3)在RAM模块从CPU取下或插入CPU之前,要断开PC的电源,这样才能保证数据不混乱;

(4)在取下RAM模块之前,检查一下模块电池是否正常工作,如果电池故障灯亮时取下模块PAM内容将丢失;

(5)输入/输出板取下前也应先关掉总电源,但如果生产需要时I/0板也可在可编程运行时取下,但CPU板上的QVZ(超时)灯亮;

(6)拨插模板时,要格外小心,轻拿轻放,并运离产生静电的物品;

(7)更换元件不得带电操作;

西门子PLC即可编程逻辑控制,英文ProgrammableLogicController,简称西门子PLC。其硬件部分主要由CPU,存储器(ROM和RAM),I/O接口,通信接口,扩展接口,电源等几部分组成。PLC采用循环扫描的工作方式,逐条执行用户程序。PLC专为工业环境设计,具有可靠性高,功能强大等特点,在逻辑控制,运动控制,过程控制等领域有着广泛的应用。

虽然PLC是专为工业应用而设计,硬件设计有极高的可靠性和稳定性,但是不乏一些自然原因和人为因素导致PLC损坏,不能正常使用。PLC少则几百,多则上万,所以从节省开支方面讲,PLC损坏后还是具有**的维修价值。

西门子PLC系统维修技术,不单是PLC硬件上的维修,还有西门子PLC线路以及软件的相互配合,才能正常工作。再者,西门子PLC不像单片机那样,是单一的芯片,加上少量电路就能工作,维修相对简单。PLC内部集成了CPU,存储器,I/O电路,通讯电路,开关电源等,是各部分协调工作,因此,单就PLC硬体上的维修,具有**的学问。

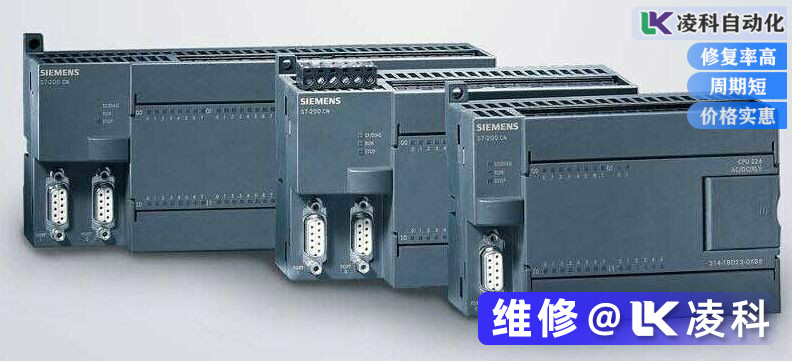

西门子PLC型号众多,但内部大同小异,原理基本一样。**我们就西门子S7-200PLC为例,以图文并茂的方式讲解PLC硬件维修的一些思路和方法,以及对PLC初学者更好的理解PLC这问理论,有很好的帮助。
