力士乐数控系统不显示图形故障维修基础指南

力士乐数控系统不显示图形故障维修基础指南：力士乐（Bosch Rexroth）数控系统（如MTC系列、IndraMotion MTX系列、IndraLogic系列等）作为高端机床控制的核心设备，广泛应用于五轴加工中心、车铣复合机床、激光切割机、冲压生产线等场合，承担着运动轨迹规划、插补运算、PLC逻辑控制、人机界面显示、加工程序执行等关键功能，其图形显示正常与否直接关系到操作人员对加工状态、刀具轨迹和工件轮廓的直观判断。不显示图形是数控系统常见的显示类故障，表现为开机后屏幕正常但加工画面无刀具轨迹、图形区域空白、图形显示残缺或花屏、缩放/平移图形无响应，影响操作和加工监控。

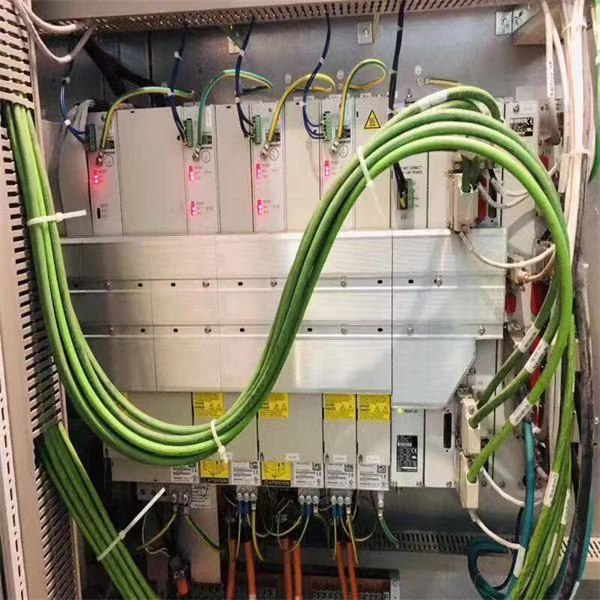

一、诊断与排查思路

排查数控系统不显示图形故障，宜按照先显示接口与线缆连接、再外部干扰与接地、后显存与内存、再显卡与显示核心硬件、最后系统存储与引导，结合现象逐步缩小范围。首先确认故障现象，记录是开机即无图形、运行一段时间后图形消失、还是特定操作下图形异常。不同现象对应不同原因，排查前应先区分，避免盲目操作。

第一步：检查显示接口与线缆连接。​ 断电后重新插拔显示线缆两端接口，确认插紧且锁扣到位；检查接口针脚有无弯曲、断裂或氧化（用放大镜观察）；更换已知好的同规格线缆测试；若使用转接头，跳过转接头直接连接测试。若重新插拔后图形恢复，说明为接触不良问题。

第二步：检查外部干扰与接地。​ 用万用表测量系统接地电阻（应≤4Ω）；检查接地线缆连接是否牢固、有无腐蚀；确认显示线缆与动力线缆、变频器输出线分开走线（间距应≥20cm）；必要时为显示线缆加装磁环滤波器。若改善接地和屏蔽后图形恢复正常，说明为干扰问题。

第三步：检查显存与内存。​ 断电后打开系统单元，重新插拔内存条（用橡皮擦清洁金手指）；若有多个内存插槽，尝试单条内存逐一测试；检查显存芯片（若有独立显存）有无虚焊迹象；用替换法测试已知好的内存条。若更换内存后图形恢复，说明为内存问题。

第四步：检查显卡与显示核心硬件。​ 检查显卡散热风扇是否运转、散热片有无松动；测量显卡核心供电电压（参考主板电路图）；用热风枪对显卡BGA芯片进行局部加热（若虚焊，加热后图形可能暂时恢复，但需重新植球焊接）；检查显卡周边电容有无鼓包漏液。若确认显卡芯片损坏，需更换主板或显卡模块。

第五步：检查系统存储与引导。​ 检查CF卡/SD卡是否插紧、有无物理损坏；将存储卡插入电脑读取，检查文件系统是否完整、有无坏块；重新烧录系统软件和图形库文件（需使用力士乐官方工具）；若存储卡损坏，更换同型号新卡并恢复备份数据。修复后应验证图形显示功能完全恢复。

排查过程中应注意安全，数控系统内部存在高压电路和敏感电子元件，操作前应断电并等待电容放电；插拔硬件前必须佩戴防静电腕带，避免ESD损坏芯片；重新烧录系统软件前务必备份原有数据，防止程序丢失。排查时应详细记录各步骤检查结果，便于确定最终故障点。

二、维修处理办法

针对显示接口与线缆连接问题，重新插拔并清洁接口（用电子清洁剂和软毛刷）；更换损坏的显示线缆（须同规格同接口类型）；修复弯曲的接口针脚（用精密镊子小心矫正）；更换内部断线的线缆；改善线缆布线，避免与动力线平行走线。处理时应先排除线缆问题，避免误判为内部硬件故障。

针对外部干扰与接地问题，重新连接并紧固接地线（使用扭矩螺丝刀，涂抹导电膏）；改善接地电阻（必要时增加接地极或采用联合接地）；为显示线缆加装铁氧体磁环滤波器；将显示线缆穿金属软管屏蔽；调整布线，使显示线缆远离干扰源。修复后应验证图形在各种工况下均稳定显示。

针对显存与内存问题，重新插拔并清洁内存条金手指；更换损坏的内存条（须同规格同频率）；对于虚焊的显存芯片，需重新植球焊接（需专业BGA返修台）；若系统内存不足导致图形异常，增加内存容量。修复后应运行图形压力测试，确认稳定性。

针对显卡与显示核心硬件问题，更换损坏的显卡芯片（需热风枪拆焊，注意温度曲线）；修复显卡供电电路（更换损坏的MOS管、电容或电感）；更换散热风扇或重新涂抹导热硅脂；若显卡模块整体损坏且无法修复，更换主板或独立显卡模块。更换后需重新安装显示驱动和图形库。

针对系统存储与引导问题，重新插拔并清洁存储卡接口；更换损坏的CF卡/SD卡（须同型号同容量）；使用力士乐官方软件重新烧录系统镜像和图形库文件；修复引导扇区；更新BIOS/固件至兼容版本。修复后应验证系统启动正常、图形显示完整，并恢复用户程序和参数。

修复完成后应进行验证，通电启动观察图形是否正常显示；进入加工画面，加载测试加工程序，观察刀具轨迹图形是否完整、流畅；进行缩放、平移、旋转等操作，确认图形响应正常；连续运行2小时以上，确认图形无消失或花屏；记录维修过程。试机时应先测试基本图形功能，再进行复杂图形和加工模拟，确保图形显示完全正常。

结语

力士乐数控系统不显示图形故障的根治，关键在于按照先显示接口与线缆连接、再外部干扰与接地、后显存与内存、再显卡与显示核心硬件、最后系统存储与引导的顺序逐项排查，结合故障现象准确锁定成因并规范处理，同时落实周期性保养、环境控制和运行管理。
