三菱伺服驱动器开不了机故障维修经验之谈：三菱伺服驱动器作为自动化产线、精密机床、包装设备、数控传动系统的核心动力控制单元，凭借控制精度高、响应速度快、运行稳定性强的优势，广泛应用于各类精密传动工控场景，精准实现设备定位、调速、扭矩控制等核心功能。设备长期处于高频启停、重载冲击、设备震动、车间粉尘潮湿、电网波动的恶劣工况，极易出现整机无法开机、面板无显示、上电无反应、通电不启动等故障，直接导致伺服电机无法工作、工位停机、产线瘫痪，严重影响生产连续性与加工精度。

一、伺服驱动器不开机硬件故障分类

根据三菱伺服驱动器开机故障表现与硬件损坏规律，可精准分为三类检修层级，方便现场快速定位故障方向。一是整机无响应故障，上电后面板无灯、无风扇转动、无任何开机动作，属于主供电、电源板硬性损坏故障；二是自检闭锁故障，上电指示灯亮、风扇运转，但屏幕不亮、无法进入待机界面，属于主板、CPU、程序存储回路硬件故障；三是间歇性开机失败，冷机无法启动、热机偶尔开机，设备震动后开机失效，静置后恢复，属于元件热漂移、端子虚接、线路微断等隐性硬件故障。

二、核心硬件故障原因分析

（一）输入供电与端子回路故障（占比42%，最高发）

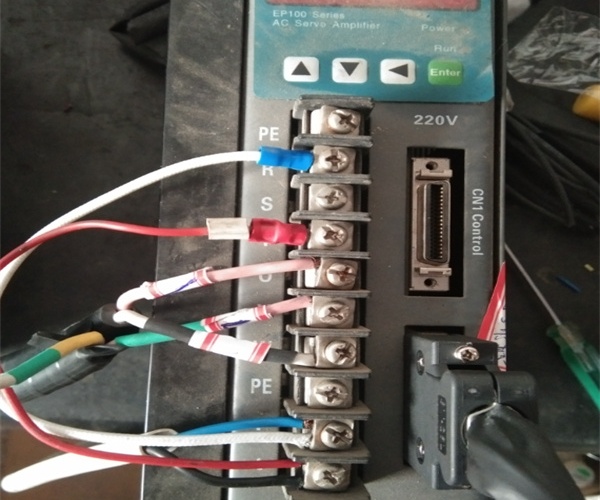

供电缺相、线路断路、端子氧化虚接是三菱伺服驱动器开不了机的首要高发硬件故障。工业现场电网电压波动、瞬时压降、浪涌冲击频繁，极易导致驱动器输入供电异常；设备长期运行震动、拖链线缆反复弯折，造成动力线线芯微断、绝缘层破损；R、S、T输入端子长期高温氧化、螺丝松动、接触面烧蚀，出现供电断续、接触电阻过大问题。驱动器无正常工作供电，直接表现为面板无显示、整机不开机，无任何报警提示，极易被误判为驱动器主板报废，是现场最普遍、隐蔽性最强的核心硬件故障。

（二）开关电源板老化烧毁（占比25%）

电源板元件击穿、电容失容是驱动器不开机的核心隐性故障。三菱伺服驱动器内部开关电源板负责给面板、主板、驱动回路提供稳定低压供电，长期24小时通电、高温积热，内置电解电容易出现鼓包漏液、容量衰减、滤波失效；电源芯片、开关管、稳压电阻长期劳损击穿，导致电源板无低压输出。即使主供电正常，整机也无法自检启动、面板无显示，故障无明显外在征兆，常规排查难以定位，现场误判率极高。

（三）主板主控回路硬件损坏（占比16%）

主板CPU、存储芯片、晶振电路失效是顽固性不开机的主要诱因。驱动器主板长期通电运行、粉尘受潮侵蚀，易出现微短路、漏电故障；主控芯片、程序存储芯片老化失效、参数漂移，晶振停振，导致整机无法完成初始化自检；主板供电回路虚焊、脱焊、铜箔烧断，造成主控回路断电闭锁，表现为上电无反应、无法开机，属于设备核心隐性硬件故障，排查难度较高。

（四）功率模块与负载短路击穿（占比11%）

IGBT功率模块击穿、电机负载短路是保护性不开机的关键诱因。伺服电机绕组短路、线缆对地漏电、负载卡死过载，会导致驱动器输出回路短路，上电瞬间触发硬件过流保护，直接闭锁开机程序；IGBT模块击穿、整流桥损坏，会造成主回路短路，设备通电后无任何反应，部分机型会伴随端子打火、电源瞬间跳闸，属于高危硬件故障，强行上电会直接烧毁整机板卡。

（五）恶劣工况诱发复合型故障（占比6%）

工业恶劣工况加速硬件故障频发。电控柜密闭高温、通风不良，加剧电源板、主板元件热老化、参数漂移；车间粉尘、油污、水汽侵入驱动器内部，腐蚀板卡线路与端子触点；设备长期满负荷重载、高频启停冲击，无停机养护周期，持续劳损硬件元件，大幅提升驱动器不开机、自检失败的故障概率。

三、针对性硬件维修方法

（一）供电线路与端子故障整改

全面检查驱动器输入动力线缆，更换破皮老化、线芯微断、屏蔽失效的线材；拆解全部供电端子，打磨氧化、烧蚀触点，清理端子内部粉尘油污，均匀紧固接线螺丝，杜绝虚接、缺相、接触不良问题；规范线路走线，将动力线与信号线分离排布，远离强干扰源，避免线缆弯折拉扯；完工后实测三相输入电压平衡度，确保供电稳定达标，彻底解决供电异常引发的不开机故障。

（二）电源板故障检修与元件更换

拆机取出电源板，全面目视检查元件状态，将鼓包、漏液、失容的电解电容全部更换；检测电源开关管、稳压芯片、整流电阻、保险管，击穿、熔断、老化的元件逐一替换同规格配件；补焊电源板虚焊、脱焊焊点，修复断裂铜箔；实测低压输出电压，确保5V、24V供电稳定正常，恢复整机供电启动条件，解决电源板故障导致的整机无响应问题。

（三）主板主控回路修复养护

无尘吹扫主板全域粉尘油污，低温烘干受潮板卡，消除微短路、漏电隐患；检测主板晶振、主控芯片、存储芯片工作状态，更换老化失效、参数漂移的核心元件；对主板供电回路、信号回路虚焊点位精准补焊，修复断路铜箔；重新刷写匹配设备程序，恢复自检初始化功能；养护完成后喷涂三防漆，提升主板防潮、防尘、抗干扰能力，彻底解决主板故障引发的不开机、自检闭锁问题。

（四）功率模块与负载故障处理

使用万用表二极管档实测IGBT功率模块、整流桥通断状态，击穿短路的模块直接更换同规格原装模块；全面检测伺服电机绕组阻值、对地绝缘性能，排查电机短路、漏电故障；更换老化破损电机线缆，修复接地不良、线路短路问题；断开负载空载试机，解除硬件过流保护闭锁，确认驱动器开机正常后，再逐级接入负载测试，杜绝负载故障引发的保护性不开机。

（五）设备工况优化与防护升级

优化电控柜通风散热结构，加装散热风扇与防尘滤网，降低柜内积热与粉尘堆积；供电端加装浪涌保护器与稳压装置，抵御电网波动与瞬时冲击；规范设备运行流程，避免长期重载冲击、高频启停劳损；定期紧固端子、清理柜内粉尘，从源头降低驱动器不开机硬件故障复发概率。

结语：三菱伺服驱动器开不了机故障，超六成由供电线路异常、电源板老化、功率模块击穿三大硬件问题引发，软件参数错乱导致的假性故障占比极低。现场切勿反复强行上电、盲目带载试机，不仅无法根治故障，还会造成整机板卡连片烧毁、维修成本翻倍。通过标准化线路整改、电源板修复、主板养护、负载排查，可彻底解决驱动器不开机、面板无显示、自检闭锁等故障，保障自动化传动系统稳定运行。
