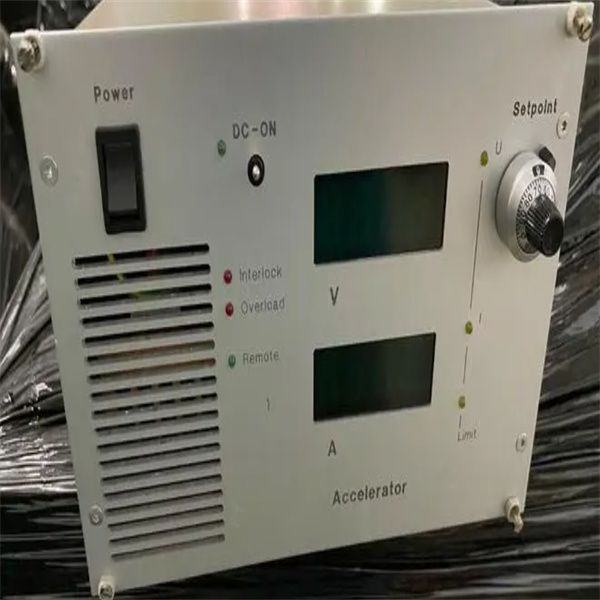

西门子直流电源短路故障维修一键搞定：西门子直流电源（如SITOP系列、6EP系列、SIMATIC系列）作为工业自动化领域的核心供电设备，广泛应用于PLC、伺服系统、传感器、工控机等精密设备的供电场景，其输出稳定性直接决定后端设备的安全运行与生产连续性。短路是西门子直流电源最危险、最常见的硬件故障之一，表现为电源启动后立即跳闸、保险丝熔断、输出电压骤降为0，部分机型出现短路报警（如“SHORT CIRCUIT”提示、故障灯常亮），严重时会烧毁电源模块、后端负载，甚至引发火灾、触电等安全事故。
一、核心硬件故障原因（按故障概率排序，精准定位）
西门子直流电源短路的核心硬件原因，本质是电流回路出现异常导通（电阻趋近于0），导致电流急剧增大，触发电源自身保护机制（跳闸、熔断保险丝），或直接烧毁核心部件。结合现场故障统计，输出回路、核心功率部件、输入回路、接线与接地故障占比合计达95%，具体分为四大类，兼顾西门子不同系列机型的共性故障，结合常见报警现象、设备特性辅助判断，同时结合工业现场运维经验，明确各类故障的典型特征，提升排查效率。
（一）输出回路故障（最常见，占比45%）
输出回路是短路故障的高发区域，直接连接后端负载，受负载状态、线缆质量、环境因素影响较大，也是最易排查的故障类型。常见故障包括：一是输出线缆故障，线缆破损、内部芯线短路，多由机械拉扯、设备振动、挤压或鼠咬导致，表面看似完好，内部芯线粘连导通，表现为电源启动即跳闸，断开负载、单独测试电源时无异常，用万用表检测线缆电阻趋近于0；二是负载短路，后端负载（如PLC模块、传感器、继电器）内部故障，导致正负极导通，如传感器线圈烧毁、PLC输出接口短路，表现为接入负载后电源立即短路，拔掉负载后电源恢复正常，部分负载短路会伴随焦味、冒烟现象；三是输出端子故障，输出端子氧化、粘连，或端子松动导致正负极搭接，多由潮湿、粉尘、长期电流过大导致，目视可观察端子发黑、粘连，用万用表检测端子间电阻异常，西门子SITOP系列电源端子因材质特性，长期使用后易出现氧化粘连问题；四是输出滤波电容故障，输出滤波电容鼓包、漏液或击穿短路，导致输出回路导通异常，表现为电源启动后立即熔断保险丝，打开机壳可观察到电容鼓包、漏液痕迹，此类故障在老旧电源中尤为常见。
（二）核心功率部件故障（占比28%）
核心功率部件是西门子直流电源实现交直流转换、电压调节的核心，其损坏会直接导致内部短路，是短路故障的核心原因之一。常见故障包括：一是功率模块（IGBT、整流桥）损坏，IGBT击穿、整流桥二极管短路，多由市电浪涌、过载、散热不良或模块老化导致，表现为电源无输出、启动即跳闸，打开机壳可观察到模块表面烧蚀、发黑，用万用表检测模块正负极导通电阻趋近于0，西门子6EP系列电源的IGBT模块因高频工作特性，长期高温运行易击穿短路；二是扼流圈、变压器故障，扼流圈绕组短路、变压器铁芯烧毁，导致电流回路异常导通，表现为电源启动后发热严重、跳闸，伴随异响，用万用表检测绕组电阻异常，此类故障多由过载、电压异常导致；三是控制板故障，控制板上的驱动芯片、保护芯片损坏，导致功率模块误导通，引发内部短路，表现为电源无任何报警但无法启动，或启动后立即短路，观察控制板可发现芯片烧蚀、焊点虚焊痕迹。
（三）输入回路故障（占比15%）
输入回路负责接收市电、进行初步整流滤波，其故障会导致市电直接短路或整流后短路，易被忽视。常见故障包括：一是输入保险丝、熔断器故障，保险丝熔断、熔断器损坏，多由输入电压过高、输入线路短路导致，表现为电源无任何反应，打开机壳可观察到保险丝烧断、发黑，更换保险丝后若再次熔断，说明存在输入回路短路；二是输入整流桥、滤波电容故障，整流桥二极管击穿、输入滤波电容短路，导致市电输入后直接短路，表现为电源接入市电后立即跳闸，伴随火花、焦味，用万用表检测整流桥、电容导通异常；三是输入线路故障，输入线缆破损、正负极搭接，或接线错误（如火线与零线接反、接地与火线搭接），导致输入回路短路，表现为接入市电后立即跳闸，排查线缆、接线后可快速恢复，此类故障多由施工操作不当导致。
（四）接线与接地故障（占比7%）
接线错误、接地不良虽占比不高，但易引发短路故障，且排查难度较大，多由操作不规范、维护不到位导致。常见故障包括：一是接线错误，输出正负极接反、输入输出线缆混接，导致电流回路异常导通，引发短路，表现为电源启动即跳闸，尤其在设备检修、线缆更换后，此类故障频发；二是接地不良，接地电阻过大（超过4Ω）、未单独接地，或接地线破损、搭接，导致静电积累、电流泄漏，引发短路，同时可能损坏核心部件，表现为电源运行不稳定、偶尔跳闸，长期运行后易出现内部短路；三是接线端子松动、氧化，输入输出端子松动导致线缆接触不良，产生电弧，进而引发端子粘连短路，表现为电源时断时续、偶尔跳闸，清理端子后可暂时恢复，长期易引发严重短路。此外，在24V直流电源应用中，输出回路多路共用时，某一路短路易牵连整个输出回路，导致电源整体短路跳闸。
二、针对性维修方法（分故障类型，适配一线运维）
维修前必须确认故障点，选用西门子原厂配件，严格按照西门子原厂手册操作，维修后进行空载测试、负载测试、绝缘测试，确保故障彻底解决，杜绝二次短路，具体方法按故障类型分类说明，兼顾不同故障的实操难度，结合现场应急维修技巧，提升维修效率。
（一）输出回路故障维修
1. 线缆与负载故障：更换与原厂规格一致的输出线缆，确保线缆截面积、耐压等级符合要求，更换后整理布线，做好固定，避免机械拉扯、振动损坏，布线时远离动力线缆，减少干扰；排查故障负载，更换损坏的负载（如PLC模块、传感器），若负载短路无法修复，直接更换同型号原厂负载，维修后单独测试负载导通性，避免再次引发短路；对于24V多路输出电源，可在每路输出端加装自动恢复式电子断路器，避免单路短路牵连整体回路。
2. 端子与滤波电容故障：清理输出端子氧化层，用无水乙醇擦拭端子表面，紧固松动端子，若端子粘连、发黑严重，更换原厂输出端子，焊接牢固，测试端子导通性；更换鼓包、漏液、击穿的输出滤波电容，选用与原厂规格一致的电容（确保容量、耐压匹配），更换后测试输出电压稳定性，避免电容选型不当导致再次短路。
（二）核心功率部件故障维修
1. 功率模块与整流桥故障：更换损坏的功率模块（IGBT）、整流桥，选用西门子原厂部件，确保型号、额定电压、电流匹配，更换时做好散热处理，涂抹散热硅脂，紧固散热片螺丝，避免散热不良导致模块再次损坏；若模块烧毁伴随控制板故障，需同步检查控制板驱动芯片，避免驱动异常导致模块再次击穿；维修后用示波器检测模块输出波形，确保波形正常。
2. 扼流圈、变压器与控制板故障：更换短路的扼流圈、烧毁的变压器，选用原厂配件，确保绕组匝数、额定功率匹配，更换后测试绕组电阻，确保正常；若控制板芯片损坏，更换原厂芯片，补焊虚焊焊点，清理控制板积尘，测试控制板供电、驱动信号，确保控制功能正常；若控制板损坏严重，直接更换原厂控制板，重新配置电源参数，避免参数不匹配引发故障。
（三）输入回路故障维修
1. 保险丝与整流桥故障：更换烧断的输入保险丝、熔断器，选用同规格原厂配件，更换前必须排查输入回路短路故障，避免再次熔断；更换击穿的输入整流桥、短路的输入滤波电容，选用原厂部件，焊接牢固，测试整流、滤波功能，确保输入电压稳定；加装浪涌保护器、稳压器，抑制市电浪涌、电压异常，避免损坏输入回路部件。
2. 输入线路故障：更换破损、搭接的输入线缆，选用原厂规格线缆，重新布线，核对火线、零线、接地线接线，确保接线正确，避免接线错误引发短路；清理输入端子，紧固松动接头，清理氧化层，确保输入线路接触良好，避免产生电弧引发短路。
（四）接线与接地故障维修
1. 接线错误与端子故障：纠正输入输出接线错误，核对正负极、火线零线接线，重新紧固接线端子，做好标识，避免后续操作失误；清理端子氧化层，紧固松动端子，若端子损坏，更换原厂端子，确保接线牢固，避免端子松动产生电弧；维修后重新检查接线，确保无搭接、接反现象。
2. 接地不良故障：重新整改接地线路，选用专用接地线，确保接地电阻≤4Ω，电源单独接地，避免与动力系统共地，减少静电积累与电流泄漏；更换破损的接地线，紧固接地端子，清理氧化层，确保接地良好；定期检测接地电阻，避免接地不良引发短路或部件损坏，尤其在潮湿、多粉尘环境中，需加强接地维护。
结语：西门子直流电源短路硬件故障，核心集中在输出回路、核心功率部件和输入回路，通过“先外部后内部、先简单后复杂”的排查流程，结合故障现象与检测技巧，可快速定位故障点。短路故障具有危险性，维修时必须做好安全防护，选用原厂配件，严格按照规范操作。日常运维中，做好接线管控、定期维护和安全操作，能大幅降低故障发生率。
