山特UPS电源不能开机故障维修省心省力：UPS（不间断电源）作为保障电力供应稳定性的核心设备，广泛应用于计算机机房、工业控制系统、医疗设备、通讯基站等关键场景，其中山特（SANTAK）作为UPS行业的知名品牌，凭借稳定的性能和完善的售后体系，成为众多用户的首选。但在长期使用过程中，受环境、老化、操作不当等多种因素影响，山特UPS电源常会出现不能开机的故障，其中硬件故障占比高达80%以上。

一、山特UPS电源核心硬件组成及开机工作原理

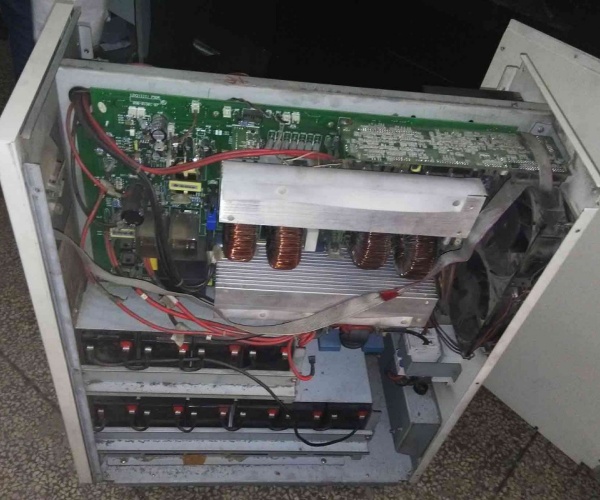

要精准排查硬件故障，需先熟悉山特UPS电源的核心硬件组成及开机工作逻辑，避免盲目拆机检测造成二次损坏。山特UPS电源（涵盖后备式、在线式、在线互动式三大系列）的核心硬件包括：输入输出接口板、整流器、逆变器、蓄电池组、控制板（主板）、静态开关、保险丝/断路器、散热风扇、显示面板及按键等，不同系列硬件布局略有差异，但开机工作原理基本一致。

山特UPS电源正常开机的工作流程为：接通市电后，市电经输入接口板、保险丝进入整流器，整流器将交流市电转换为直流电压，一部分直流电压为蓄电池组充电，另一部分供给逆变器；控制板（主板）接收各硬件模块的反馈信号，检测市电电压、蓄电池电压、负载状态是否正常，若一切正常，控制板发出开机指令，逆变器将直流电压转换为稳定的交流电压，经静态开关输出至负载，同时显示面板点亮，蜂鸣器发出开机提示音（部分型号无提示音）；若市电异常，控制板切换至蓄电池供电模式，由蓄电池为逆变器供电，保障负载不间断运行。

当任何一个核心硬件出现故障，都会导致开机流程中断，表现为不能开机。其中，蓄电池组、保险丝、控制板、整流器、逆变器是最易出现故障的五大核心部件，也是本文重点解析的对象。

二、山特UPS电源不能开机常见硬件故障原因剖析

结合山特UPS电源的硬件组成及开机工作原理，结合实际维修案例，将不能开机的硬件故障分为五大类，分别剖析故障原因，明确不同故障的典型特征，为后续维修提供精准定位依据。

（一）蓄电池组故障（最常见，占比40%以上）

蓄电池组是山特UPS电源的储能核心，负责市电中断时为负载供电，同时在市电正常时接收整流器的充电。山特UPS电源多采用铅酸蓄电池（部分高端型号采用锂电池），蓄电池组故障是导致不能开机的最主要原因，常见故障类型及原因如下：

1. 蓄电池电压过低或亏电：这是最普遍的故障原因。一方面，若UPS长期闲置未使用，且未定期充电，蓄电池会自然放电，导致电压降至开机阈值以下（山特UPS常用12V蓄电池，单节电池电压低于10.5V时，无法满足开机要求）；另一方面，市电长期中断，蓄电池持续为负载供电，过度放电后未及时补充充电，会导致蓄电池亏电，严重时会造成不可逆损坏。此外，蓄电池充电回路故障（如整流器损坏），会导致蓄电池无法正常充电，长期处于低电压状态，最终无法支撑开机。

2. 蓄电池组连接异常：山特UPS电源的蓄电池组多为多节串联（如1KVA后备式UPS多为1节12V蓄电池，3KVA在线式UPS多为3节12V蓄电池串联），若蓄电池之间的连接线松动、脱落，或连接线端子氧化、锈蚀，会导致蓄电池组无法形成完整回路，UPS检测不到蓄电池电压，从而无法开机。部分用户自行更换蓄电池时，连接线接反（正负极颠倒），也会触发UPS保护机制，禁止开机，甚至损坏控制板。

3. 蓄电池老化或损坏：铅酸蓄电池的正常使用寿命为3-5年，若使用环境恶劣（高温、高湿度、粉尘过多），或长期过度充放电，会加速蓄电池老化，表现为内阻增大、容量骤降，即使充满电，电压也会快速下降，无法满足开机需求。此外，蓄电池内部极板硫化、鼓包、漏液，或单节蓄电池损坏，会导致整个蓄电池组性能失效，UPS无法开机。例如，某企业3KVA山特C3K在线式UPS，使用4年后出现不能开机，拆机检测发现3节串联的蓄电池中有1节鼓包漏液，单节电压仅为8V，导致整个电池组电压不足30V，低于开机阈值36V，无法开机。

4. 蓄电池保险管熔断：部分山特UPS电源的蓄电池回路中设有专用保险管（防止蓄电池短路损坏其他硬件），若蓄电池内部短路、连接线短路，或充电电流过大，会导致保险管熔断，蓄电池组无法向控制板、逆变器供电，UPS无法开机。

（二）保险丝/断路器故障（占比15%左右）

保险丝（熔断器）、断路器是山特UPS电源的过载、短路保护核心部件，分布在市电输入回路、蓄电池回路、输出回路中，其作用是当电路中出现过载、短路时，及时熔断或跳闸，切断电路，保护其他核心硬件（如整流器、逆变器、控制板）。保险丝/断路器故障导致不能开机的常见原因如下：

1. 市电输入保险丝熔断：市电输入回路中的保险丝（通常位于UPS背部输入接口附近），若市电电压骤升、雷击浪涌，或输入回路短路（如输入连接线破损、接口短路），会导致保险丝熔断，市电无法进入UPS内部，整流器、控制板无法获得供电，UPS面板无任何显示，按下开机键无任何反应。此外，长期使用过程中，保险丝自身老化、接触不良，也可能出现熔断或断路现象。

2. 输出回路断路器跳闸：输出回路中的断路器（部分型号为空气开关），若UPS负载过大、负载短路，会触发断路器跳闸，同时切断UPS内部供电回路，导致UPS无法开机。部分用户在负载短路故障未排除的情况下，反复开机，会导致断路器持续跳闸，甚至损坏断路器。

3. 内部硬件回路保险丝熔断：UPS内部整流器、逆变器、控制板等硬件模块的专用保险丝，若对应硬件出现故障（如整流器短路、逆变器功率管损坏），会导致专用保险丝熔断，该硬件模块无法工作，开机流程中断，UPS无法正常开机。例如，整流器内部短路，会导致其专用保险丝熔断，市电无法转换为直流电压，蓄电池无法充电，控制板无法获得稳定供电，最终无法开机。

（三）控制板（主板）故障（占比15%左右）

控制板（主板）是山特UPS电源的“大脑”，负责接收、处理各硬件模块的反馈信号，发出开机、关机、切换供电模式等指令，同时控制显示面板、蜂鸣器的工作。控制板故障会直接导致UPS开机流程中断，无法正常开机，常见故障原因如下：

1. 控制板供电异常：控制板需依靠整流器输出的直流电压或蓄电池组的直流电压供电，若整流器损坏、蓄电池电压过低，或控制板供电回路中的连接线松动、脱落，会导致控制板无法获得稳定供电，无法启动，UPS无法开机，面板无任何显示。

2. 控制板元器件损坏：控制板上集成了大量的芯片、电容、电阻、三极管等元器件，长期使用过程中，受高温、潮湿、浪涌等因素影响，元器件会出现老化、击穿、烧毁等故障。例如，控制板上的CPU芯片损坏，会导致控制板无法处理反馈信号、无法发出开机指令；电容鼓包、漏液，会导致控制板供电不稳，出现死机、无法启动的现象；电阻烧毁，会导致控制板回路断路，开机流程中断。

3. 控制板程序故障：控制板内置专用程序（固件），负责控制UPS的各项工作流程，若程序丢失、错乱（如雷击、市电骤升导致程序损坏），会导致控制板无法正常工作，无法识别各硬件模块，即使硬件无故障，UPS也无法开机，可能表现为面板点亮但无反应、按下开机键后立即关机等。

4. 控制板接口损坏：控制板与整流器、逆变器、蓄电池组、显示面板的连接接口，若长期插拔、振动，会出现松动、氧化、损坏的现象，导致信号传输中断，控制板无法接收各硬件的反馈信号，也无法发出指令，UPS无法开机。

（四）整流器故障（占比12%左右）

整流器是山特UPS电源的核心能量转换部件，其核心功能是将交流市电转换为直流电压，为蓄电池组充电，同时为逆变器、控制板提供稳定的直流供电。整流器故障会导致UPS无法获得稳定的直流电压，开机流程中断，常见故障原因如下：

1. 整流器功率管损坏：整流器内部的功率管（如IGBT、MOSFET）是能量转换的核心元器件，若市电电压骤升、雷击浪涌，或长期过载工作，会导致功率管击穿、烧毁，整流器无法正常工作，无法将交流市电转换为直流电压，蓄电池无法充电，控制板、逆变器无法获得供电，UPS无法开机。

2. 整流器滤波电容损坏：整流器内部的滤波电容负责过滤直流电压中的杂波，保障输出直流电压的稳定性，若电容老化、鼓包、漏液，或容量下降，会导致整流器输出直流电压不稳，甚至无法输出电压，控制板无法正常启动，UPS无法开机。

3. 整流器回路短路或断路：整流器内部线路老化、破损，或焊接点脱落，会导致整流器回路短路或断路，市电无法进入整流器，或整流器无法输出直流电压，UPS无法开机。此外，整流器的散热片积尘过多、散热不良，会导致整流器过热，触发过热保护，自动切断工作回路，也会表现为不能开机。

4. 整流器检测电路故障：整流器内置检测电路，负责检测市电电压、输出直流电压的状态，并将反馈信号传输至控制板，若检测电路损坏，控制板无法接收整流器的反馈信号，会判定整流器故障，触发保护机制，禁止开机。

（五）其他硬件故障（占比18%左右）

除上述四大类常见故障外，山特UPS电源的其他硬件故障也可能导致不能开机，主要包括以下几种：

1. 逆变器故障：逆变器负责将直流电压转换为交流电压，供给负载使用，若逆变器功率管损坏、驱动电路故障、滤波电容损坏，会导致逆变器无法正常工作，控制板检测到逆变器故障后，会触发保护机制，禁止开机，部分型号会出现开机后立即停机并发出长鸣报警。此外，逆变器过热（散热不良），也会触发过热保护，无法开机。

2. 静态开关故障：静态开关负责在市电供电与蓄电池供电之间无缝切换，若静态开关损坏、触点粘连，会导致供电回路无法正常切换，控制板检测到异常后，禁止开机，避免负载损坏。

3. 开机按钮故障：开机按钮是UPS开机的直接操作部件，长期使用过程中，按钮会出现接触不良、损坏、卡死等故障，按下开机键后，无法向控制板发送开机指令，UPS无法开机，表现为按下开机键无任何反应，面板无显示。

4. 散热风扇故障：散热风扇负责为UPS内部核心硬件（整流器、逆变器、控制板）散热，若风扇损坏、卡死、积尘过多无法转动，会导致内部硬件过热，触发过热保护，自动切断供电回路，无法开机，部分型号会出现开机后几秒内停机并发出报警声。

5. 输入输出接口板故障：输入输出接口板负责连接市电、负载、蓄电池，若接口板损坏、线路脱落，会导致市电无法输入、蓄电池无法供电、负载无法连接，UPS无法开机。例如，输入接口板损坏，市电无法进入UPS内部，整流器、控制板无法获得供电，面板无任何显示。

三、山特UPS电源不能开机硬件故障维修方法（实操步骤）

在进行硬件故障维修前，需做好安全防护措施，避免触电、二次损坏硬件：1. 确保UPS已断开市电输入，拔掉输入电源线、输出负载线、蓄电池连接线，等待5-10分钟，释放内部电容的残余电量（避免触电）；2. 准备好专用维修工具，包括万用表（检测电压、电阻）、示波器（检测电路波形，专业维修使用）、螺丝刀（十字、一字）、剥线钳、焊接工具（电烙铁、焊锡丝）、替换用元器件（保险丝、蓄电池、电容、功率管等）；3. 维修环境保持干燥、清洁，避免粉尘、潮湿进入UPS内部，损坏元器件；4. 若不熟悉内部电路结构，切勿盲目拆机焊接，建议联系专业维修人员，避免造成更大损失。

维修遵循“先简单后复杂、先外部后内部、先易损件后核心件”的原则，逐步排查故障、修复故障，具体维修方法按故障类型分类详解如下：

（一）蓄电池组故障维修方法

针对蓄电池组的不同故障类型，采用对应的维修方法，优先排查简单故障（连接异常、亏电），再处理复杂故障（老化、损坏）。

1. 蓄电池电压过低或亏电维修：第一步，用万用表检测单节蓄电池电压，若单节12V蓄电池电压低于10.5V，判定为亏电；第二步，将蓄电池组与UPS断开，连接专用蓄电池充电器，采用恒压恒流方式充电（充电电压设置为13.8V/节，充电电流设置为蓄电池容量的1/10），充电时间为8-12小时，期间观察蓄电池有无鼓包、发热现象，若有异常立即停止充电；第三步，充电完成后，用万用表检测单节蓄电池电压，若恢复至12.5-13.0V，说明蓄电池可正常使用，重新连接至UPS，尝试开机；若充电后电压仍低于10.5V，说明蓄电池已出现不可逆损坏，需更换。

2. 蓄电池组连接异常维修：第一步，拆机查看蓄电池组的连接线，若连接线松动、脱落，重新插拔连接线，并用螺丝刀紧固端子，确保连接牢固；第二步，若连接线端子氧化、锈蚀，用砂纸打磨端子，去除氧化层，涂抹少量导电膏（增强导电性），再重新紧固；第三步，若发现连接线接反（正负极颠倒），立即断开连接线，调整正负极顺序，重新连接（注意：正负极必须对应，山特UPS蓄电池接口通常标有“+”“-”标识，切勿接反）；第四步，连接完成后，用万用表检测蓄电池组总电压（如3节12V蓄电池串联，总电压应为36V左右），确认电压正常后，尝试开机。

3. 蓄电池老化或损坏维修：第一步，用万用表检测单节蓄电池电压、内阻（有条件的可使用内阻测试仪），若单节电压充电后仍低于10.5V，或内阻大于150mΩ，判定为蓄电池老化或损坏；第二步，更换蓄电池，更换时需注意：蓄电池型号、容量、电压需与原UPS匹配（如原UPS使用12V/7AH蓄电池，更换时需选用同规格蓄电池），多节串联的蓄电池需选用同一品牌、同一批次，避免容量差异导致充电不均衡；第三步，更换完成后，连接好连接线，紧固端子，进行8-12小时充电，充电完成后尝试开机，开机后观察UPS面板上的蓄电池状态指示灯，若指示灯显示正常（绿色），说明更换成功。

4. 蓄电池保险管熔断维修：第一步，找到蓄电池回路中的保险管（通常位于蓄电池接口附近，标注“BAT FUSE”），查看保险管是否熔断（玻璃保险管可观察内部灯丝是否断裂）；第二步，若保险管熔断，用万用表检测蓄电池组是否存在短路（检测正负极之间的电阻，若电阻趋近于0，说明存在短路，需先排查短路故障，如连接线短路、蓄电池内部短路）；第三步，排除短路故障后，更换与原保险管规格一致的保险管（如5A/250V），切勿更换规格过大的保险管（会失去保护作用）；第四步，更换完成后，尝试开机，若开机正常，说明维修成功。

（二）保险丝/断路器故障维修方法

保险丝/断路器故障维修的核心是“先排除短路、过载故障，再更换损坏部件”，避免更换后再次损坏。

1. 市电输入保险丝熔断维修：第一步，找到市电输入回路中的保险丝（位于UPS背部输入接口附近，标注“INPUT FUSE”），查看是否熔断；第二步，若熔断，用万用表检测市电输入回路是否存在短路（检测输入接口两端的电阻，若电阻趋近于0，说明存在短路，排查输入连接线是否破损、接口是否短路）；第三步，排查市电是否正常（用万用表检测市电电压，确保在山特UPS允许的输入范围，通常为160-276V），避免市电骤升导致再次熔断；第四步，排除短路、市电异常故障后，更换与原保险丝规格一致的保险丝（如3A/250V、5A/250V，具体规格参考UPS机身标识）；第五步，更换完成后，接通市电，尝试开机，若面板点亮，说明维修成功。

2. 输出回路断路器跳闸维修：第一步，找到输出回路中的断路器（标注“OUTPUT SWITCH”），查看是否处于跳闸状态（断路器手柄处于“OFF”位置）；第二步，断开所有负载连接线（排除负载短路、过载故障）；第三步，将断路器手柄拨至“ON”位置，接通市电，尝试开机，若开机正常，说明故障为负载短路或过载，需排查负载（逐一连接负载，找到短路或过载的负载，维修或移除）；第四步，若拨至“ON”位置后，断路器立即跳闸，说明输出回路存在短路（如输出连接线破损、接口短路），排查短路故障后，再尝试开机；第五步，若断路器反复跳闸，且无短路、过载故障，说明断路器损坏，更换与原规格一致的断路器。

3. 内部硬件回路保险丝熔断维修：第一步，拆机后，找到整流器、逆变器、控制板等硬件模块的专用保险丝（标注对应硬件名称，如“RECT FUSE”“INV FUSE”），查看是否熔断；第二步，若某一硬件模块的专用保险丝熔断，说明该硬件模块存在故障（如整流器短路），用万用表检测该硬件模块是否存在短路、元器件损坏；第三步，维修或更换损坏的硬件模块后，更换与原规格一致的专用保险丝；第四步，更换完成后，接通市电，尝试开机，若开机正常，说明维修成功。

（三）控制板（主板）故障维修方法

控制板故障维修难度较高，优先排查简单故障（供电异常、接口松动），复杂故障（元器件损坏、程序故障）建议联系专业维修人员，或直接更换控制板。

1. 控制板供电异常维修：第一步，用万用表检测控制板的供电接口电压（通常为12V、24V或36V，参考UPS电路图），若电压为0，说明供电回路异常；第二步，排查控制板与整流器、蓄电池组的连接线，若连接线松动、脱落，重新紧固；若连接线破损，更换连接线；第三步，检测整流器输出电压是否正常（若整流器输出电压异常，先维修整流器），检测蓄电池组电压是否正常（若电压过低，先充电或更换蓄电池）；第四步，排除供电回路故障后，再次检测控制板供电电压，若电压正常，尝试开机，若开机正常，说明维修成功。

2. 控制板元器件损坏维修：第一步，拆机后，观察控制板上的元器件，若发现电容鼓包、漏液、电阻烧毁、芯片发黑，判定为元器件损坏；第二步，用万用表检测损坏的元器件（如电容容量、电阻阻值、三极管导通性），确认损坏后，更换与原规格一致的元器件（电容需注意容量、耐压值，芯片需选用同型号）；第三步，更换元器件后，用焊接工具重新焊接，确保焊接牢固，无虚焊、假焊现象；第四步，焊接完成后，接通市电，尝试开机，若开机正常，说明维修成功；若仍无法开机，可能存在其他元器件损坏，建议更换控制板。

3. 控制板程序故障维修：第一步，若控制板程序丢失、错乱，表现为面板点亮但无反应、按下开机键后立即关机，且硬件无损坏，可尝试重新刷写控制板固件（固件需从山特官方网站下载，对应UPS型号）；第二步，刷写固件前，断开市电、蓄电池连接线，连接控制板与电脑（通过专用数据线），按照固件刷写教程操作，刷写完成后，重启UPS；第三步，若刷写固件后仍无法开机，说明控制板芯片损坏，需更换控制板。

4. 控制板接口损坏维修：第一步，观察控制板与整流器、逆变器、显示面板的连接接口，若接口松动、氧化，用砂纸打磨接口，重新插拔并紧固；第二步，若接口损坏（如针脚弯曲、断裂），更换接口，或焊接修复针脚；第三步，修复后，尝试开机，若开机正常，说明维修成功。

（四）整流器故障维修方法

整流器故障维修需重点检测功率管、滤波电容、回路线路，优先排查简单故障（散热不良），再处理复杂故障（元器件损坏）。

1. 整流器功率管损坏维修：第一步，用万用表检测整流器内部的功率管（IGBT、MOSFET），若功率管导通性异常（如短路、开路），判定为功率管损坏；第二步，断开功率管与电路的连接，更换与原型号一致的功率管（注意功率管的额定电压、电流，需与原规格匹配）；第三步，更换后，检查功率管的散热片是否牢固，涂抹散热硅脂（增强散热效果）；第四步，接通市电，检测整流器输出直流电压是否正常，若电压正常，尝试开机，开机正常说明维修成功。

2. 整流器滤波电容损坏维修：第一步，观察整流器内部的滤波电容，若电容鼓包、漏液、外壳开裂，判定为电容损坏；第二步，用万用表检测电容容量，确认损坏后，更换与原规格一致的电容（注意电容的容量、耐压值，如1000μF/450V）；第三步，更换后，重新焊接牢固，确保无虚焊；第四步，接通市电，检测整流器输出直流电压是否稳定，若稳定，尝试开机，开机正常说明维修成功。

3. 整流器回路短路或断路维修：第一步，用万用表检测整流器输入、输出回路的电阻，若电阻趋近于0，说明回路短路；若电阻无穷大，说明回路断路；第二步，排查整流器内部线路，若线路破损、焊接点脱落，重新焊接或更换线路；若线路短路，排查短路点（如线路粘连、元器件短路），排除短路故障；第三步，修复后，接通市电，检测整流器输出电压是否正常，若正常，尝试开机，开机正常说明维修成功。

4. 整流器过热保护维修：第一步，观察整流器的散热片，若积尘过多，用吹风机、毛刷清理散热片上的粉尘，疏通散热通道；第二步，检查整流器的散热风扇是否正常转动，若风扇卡死、损坏，更换风扇；第三步，清理、更换风扇后，等待整流器冷却，接通市电，尝试开机，若开机正常，说明维修成功（过热保护解除）。

（五）其他硬件故障维修方法

1. 逆变器故障维修：第一步，用万用表检测逆变器的输入直流电压（来自整流器、蓄电池组），若电压正常，检测逆变器的输出交流电压，若输出电压为0，说明逆变器故障；第二步，排查逆变器内部的功率管、驱动电路、滤波电容，若功率管损坏，更换同型号功率管；若驱动电路故障，维修驱动芯片、电阻、电容；若滤波电容损坏，更换同规格电容；第三步，维修完成后，接通市电，尝试开机，开机后检测逆变器输出电压是否稳定（与市电电压一致，通常为220V），若稳定，说明维修成功；若仍无法开机，建议联系专业维修人员。

2. 静态开关故障维修：第一步，用万用表检测静态开关的导通性，若静态开关无法导通或触点粘连，判定为静态开关损坏；第二步，更换与原型号一致的静态开关（静态开关为专用元器件，需匹配UPS型号）；第三步，更换后，接通市电，尝试开机，观察UPS是否能正常切换供电模式，若正常，说明维修成功。

3. 开机按钮故障维修：第一步，用万用表检测开机按钮的导通性，按下按钮时，若导通性异常（开路），判定为按钮损坏；第二步，更换与原规格一致的开机按钮，重新焊接牢固；第三步，更换后，按下开机键，尝试开机，若能正常开机，说明维修成功。

4. 散热风扇故障维修：第一步，观察散热风扇是否能正常转动，若风扇卡死、无法转动，用毛刷清理风扇上的粉尘，尝试手动转动风扇，若仍无法转动，说明风扇损坏；第二步，更换与原规格一致的散热风扇（注意风扇的电压、转速，通常为12V）；第三步，更换后，接通市电，尝试开机，观察风扇是否正常转动，若转动正常，且UPS能正常开机，说明维修成功。

5. 输入输出接口板故障维修：第一步，观察输入输出接口板是否有元器件损坏、线路脱落，若接口板损坏，更换与原型号一致的接口板；若线路脱落，重新焊接牢固；第二步，更换、修复后，连接市电、负载、蓄电池，尝试开机，若开机正常，说明维修成功。
