横河变频器温度过高报警故障维修经验之谈：在工业自动化控制系统中，横河变频器作为精准调速、节能降耗的核心设备，广泛应用于化工、冶金、水处理、纺织等诸多领域。其稳定运行直接决定整条生产线的效率与安全性，而硬件温度过高报警（通常显示故障代码OH）是横河变频器最常见的故障类型之一。据工业运维数据统计，约35%的横河变频器故障与过热相关，长期高温不仅会触发保护停机影响生产，还会加速内部元器件老化，缩短设备使用寿命，严重时可能导致功率模块烧毁等不可逆损坏。

一、横河变频器硬件温度过高报警故障原因

（一）散热系统故障：核心直接成因

散热系统是变频器控温的关键，横河变频器多采用强制风冷为主、自然冷却为辅的散热方式，部分大功率机型配备水冷或热管冷却系统，任一环节故障都会导致散热效率骤降。

1. 冷却风扇故障：风扇作为强制风冷的核心部件，长期运行后易出现电机损坏、轴承卡滞、扇叶断裂等问题。横河变频器风扇多为温控式，当风扇供电电路故障、转速传感器失效或风扇本身磨损时，无法根据温度自动调节转速，甚至完全停转，导致内部热量堆积。此外，风扇滤网堵塞会阻碍空气流通，进一步加剧散热不良，这在粉尘较多的工业环境中尤为常见。

2. 散热器异常：散热器表面若附着大量粉尘、油污或金属碎屑，会显著降低热传导效率，使功率模块产生的热量无法快速传导至空气中。部分场景下，散热器因安装不当出现变形、与功率模块接触不良，或导热硅脂老化、干涸，导致接触热阻增大，形成局部热点，触发温度报警。对于水冷机型，还可能存在冷却水管堵塞、水泵故障、冷却液不足或变质等问题，导致散热能力下降。

3. 风道设计与安装缺陷：变频器安装时若未预留足够通风空间（如顶部、侧面距离障碍物过近），或柜体密封过严，会导致冷空气无法进入、热空气无法排出，形成热循环。部分现场因风道布局不合理，出现气流死角，散热器周边热量无法及时扩散，也会引发温度异常升高。

（二）负载工况异常：热量激增根源

负载状态直接影响变频器的发热量，当负载超出设备额定能力或运行状态不稳定时，功率模块电流会持续超标，导致损耗加剧、热量激增。

1. 长期过载运行：电机实际负载超过额定负载，或传动机构出现卡滞、磨损（如轴承损坏、齿轮箱故障），会导致变频器输出电流长期处于额定值以上，功率模块损耗大幅增加。部分生产场景中，因工艺调整未同步优化变频器参数，或选型时功率等级不足（小马拉大车），导致设备长期处于过载状态，温度持续攀升。

2. 频繁启停与冲击负载：频繁启停会使变频器反复承受启动电流冲击，每次启动都会产生瞬时高热量；而冲击负载（如破碎机、注塑机等设备的周期性负载波动）会导致电流急剧变化，功率模块开关损耗剧增，若散热系统无法及时散发瞬时热量，便会触发报警。

3. 电机与变频器不匹配：电机额定功率、额定电流与变频器参数不匹配，或电机绕组绝缘老化、三相电阻不平衡，会导致变频器输出电流异常，增加内部元件发热量。此外，电机电缆过长、绝缘破损，会引发电流泄漏和额外损耗，间接加剧变频器温升。

（三）环境因素影响：外部诱发条件

横河变频器正常工作环境温度范围通常为-10℃~40℃，当环境温度超出此范围，或存在其他恶劣条件时，散热系统的散热效率会显著下降，易引发温度报警。

1. 环境温度过高：变频器安装在高温车间、靠近热源（如锅炉、加热器）或阳光直射区域，环境温度本身超过40℃，会导致散热器与环境温差减小，热量无法有效传导。数据显示，环境温度每超过40℃，变频器寿命会缩短5%，同时温度报警概率大幅上升。

2. 环境粉尘与腐蚀：在水泥厂、煤矿、纺织厂等粉尘较多的场景，粉尘易进入变频器内部，附着在散热器、风扇、电路板表面，不仅阻碍散热，还可能导致元件腐蚀、接触不良。而在潮湿、多盐雾的环境中，散热片易发生氧化腐蚀，降低热传导能力，同时可能引发电路绝缘故障，间接导致温度异常。

（四）硬件老化与损坏：隐性故障诱因

变频器长期运行后，内部元器件会逐渐老化，性能下降，部分元件损坏会直接导致发热量增加或温度检测异常，触发报警。

1. 功率模块损坏：功率模块（IGBT）内部绝缘老化、局部短路，或驱动电路故障导致模块开关异常，会使损耗急剧增加，出现局部过热。通过红外测温可发现，故障模块表面温度远高于正常模块，严重时会伴随异味、冒烟现象。

2. 温度传感器故障：温度传感器（热敏电阻、热电偶）性能漂移、短路或断路，会导致检测温度失真，可能在实际温度正常时误报警，或在温度过高时无法及时触发保护。部分场景下，传感器安装松动、与检测部位接触不良，也会影响温度检测精度。

3. 其他元件故障：主回路接触不良（如端子松动、铜排氧化），会导致接触电阻增大，引发局部过热；滤波电容老化、漏电，会增加电路损耗，同时影响变频器输出稳定性，间接加剧温升；驱动电路、控制电路中的芯片、电阻、电容损坏，可能导致功率模块工作异常，产生额外热量。

（五）参数设置不当：人为诱发因素

变频器参数设置直接影响运行状态和发热量，若参数设置不合理，会导致元件损耗增加，诱发温度报警。

1. 载波频率过高：载波频率越高，电机运行噪音越小，但功率模块开关损耗越大，发热量显著增加。部分运维人员为降低电机噪音，盲目提高载波频率，超出设备散热能力，导致温度持续升高。

2. 保护参数设置不合理：过载保护参数（电子热继电器动作值）设置过小，会导致正常负载下误触发保护；而设置过大，则会使变频器长期过载运行而无法及时保护，最终因温度过高报警。此外，加速/减速时间设置过短，会引发电流冲击，增加瞬时发热量。

3. 温控功能未启用：横河变频器部分机型具备温度补偿、智能调速风扇等温控功能，若未正确启用，风扇将始终以固定转速运行，无法根据温度变化调节散热能力，在高负载、高温环境下易出现散热不足。

二、横河变频器硬件温度过高报警维修方法

（一）故障排查原则与准备工作

维修前需遵循“先外部后内部、先简单后复杂、先静态后动态”的原则，避免盲目拆解导致二次损坏。准备工作包括：切断变频器电源，等待内部电容放电完成（通常需10-15分钟）；准备红外测温仪、万用表、示波器、绝缘电阻表、压缩空气枪、导热硅脂等工具耗材；查阅横河变频器对应机型的说明书，确认故障代码含义、参数设置范围及散热系统结构。

同时，需记录故障发生时的工况：如是否处于重载运行、频繁启停状态，环境温度是否异常，报警是否周期性出现，为故障排查提供依据。

（二）分级故障排查与维修步骤

1. 外部快速排查（无需拆解变频器）

首先排查外部环境与安装问题，此类问题占过热故障的60%以上，排查成本低、效率高。

（1）环境与安装检查：测量变频器安装区域环境温度，若超过40℃，需移除周边热源、改善通风条件，或加装空调、工业风扇降温。检查变频器安装空间，确保顶部、侧面预留至少20cm通风距离，柜体通风口无遮挡，风道无堵塞。对于柜体安装机型，检查柜门通风扇是否正常运行，柜体密封是否过严，必要时打开柜门通风（需注意防尘、防触电）。

（2）负载与电机检查：断开变频器与电机的连接，单独检测电机绕组绝缘电阻（应大于2MΩ）和三相电阻平衡性（偏差不超过5%），判断电机是否存在绕组老化、短路故障。检查传动机构，手动转动电机轴，判断是否存在卡滞、磨损，及时更换损坏的轴承、齿轮箱等部件。确认电机负载是否过载，可通过调整工艺、减轻负载或更换更大功率电机解决。

（3）风扇与滤网检查：观察变频器顶部、侧面风扇是否正常运转，有无异响、卡顿现象。若风扇停转，可先清洁滤网（用压缩空气枪反向吹扫），排除滤网堵塞导致的过载停转；若清洁后仍不运转，需检测风扇供电电压、转速传感器信号，更换故障风扇。对于温控风扇，可通过变频器操作面板查看风扇转速参数，判断是否存在转速不足问题。

2. 内部深度排查（需拆解变频器）

若外部排查无异常，需拆解变频器，检查内部散热系统、硬件元件及电路状态，拆解时需做好防静电措施，避免损坏精密元件。

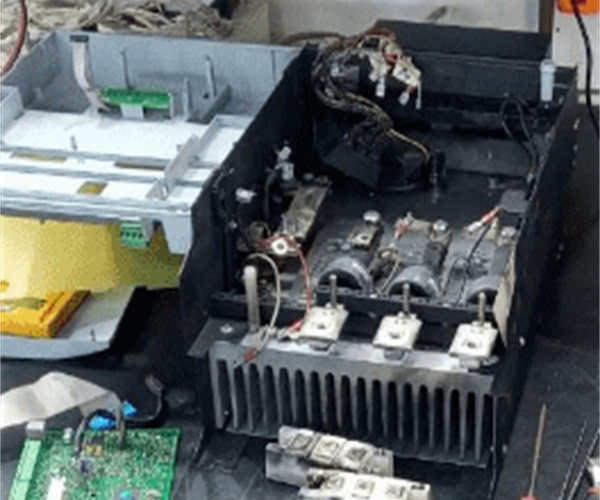

（1）散热系统检修：拆除变频器外壳，用压缩空气枪吹扫散热器表面、风道内的粉尘、油污，确保散热片无堵塞。检查散热器是否变形，与功率模块接触是否紧密，若导热硅脂老化、干涸，需清除旧硅脂，均匀涂抹新的导热硅脂（厚度控制在0.1-0.3mm），重新安装散热器并紧固螺栓。对于水冷机型，检查冷却水管是否堵塞，清理管路杂质，补充或更换冷却液，检测水泵运行状态及水管密封性，避免漏水。

（2）硬件元件检测：用红外测温仪检测功率模块、整流桥、滤波电容等关键元件表面温度，若某一元件温度显著高于其他元件（温差≥10℃），可能存在故障。使用万用表二极管档检测功率模块（IGBT），判断各功率管是否正常，若存在短路、断路，需更换功率模块，同时检查驱动电路是否受损。检测温度传感器，测量其电阻值，与标准值对比，判断是否存在性能漂移、短路，更换故障传感器并调整安装位置，确保与检测部位紧密接触。

（3）电路与连接检查：检查主回路端子、铜排是否松动、氧化，用扳手紧固端子螺栓，清理氧化层，避免接触电阻过大。检查驱动电路、控制电路中的芯片、电阻、电容，观察是否存在鼓包、烧蚀、漏液现象，用示波器检测驱动信号波形和幅值，若驱动信号异常，需更换损坏的驱动芯片、电容或电阻。检测控制电路与其他部分的通信线路，确保信号传输正常，避免因通信故障导致的运行异常。

3. 参数优化调整

参数设置不当引发的过热，可通过变频器操作面板或专用监控软件调整参数：适当降低载波频率（根据电机噪音需求，一般调整为2-5kHz），减少功率模块开关损耗；优化加速/减速时间，避免电流冲击，对于频繁启停工况，可启用软启动、软停止功能；调整过载保护参数，使其与电机额定负载匹配，启用温度补偿功能，当环境温度超过30℃时，自动降低输出功率（每升高5℃降载10%）；启用智能温控风扇功能，让风扇根据温度自动调节转速，兼顾散热与能耗。

4. 替换法排查疑难故障

对于难以确定故障位置的情况，可采用替换法：将怀疑有故障的部件（如风扇、功率模块、电路板）替换为已知正常的部件，重启变频器观察运行状态，若故障消失，说明被替换部件为故障源。替换时需确保部件型号、规格与原部件一致，避免兼容性问题。

（三）故障复位与试运行

维修完成后，重新安装变频器外壳，接通电源，通过操作面板清除故障代码，进行空载试运行。观察变频器运行参数（电流、电压、温度），用红外测温仪监测关键部位温度，确保空载时温度稳定在正常范围（低于70℃）。空载运行正常后，接入电机进行带载试运行，逐步增加负载，观察温度变化，若负载达到额定值时温度仍稳定，无报警提示，说明故障已排除；若仍出现温度报警，需重新排查，重点检查负载匹配性、散热系统是否完全修复。

三、结语

横河变频器硬件温度过高报警是多因素叠加导致的故障，核心在于散热系统失效与热量产生过多的失衡。运维过程中，需精准定位故障原因，遵循“先外部后内部、先简单后复杂”的排查原则，结合硬件维修与参数优化，高效解决故障。同时，通过建立常态化的日常维护体系，优化运行环境，监控负载状态，可从源头减少过热故障的发生，确保横河变频器稳定运行，为工业生产的连续性提供保障。
