科比变频器上电无显示硬件故障维修基础指南：科比（KEB）变频器作为工业传动领域的常用设备，凭借其稳定的性能和可靠的控制精度，广泛应用于机床、起重、输送等多个行业。在实际运行过程中，上电无显示是较为常见的故障类型之一，此类故障多源于硬件问题，若不能及时准确排查修复，将直接影响生产进度。

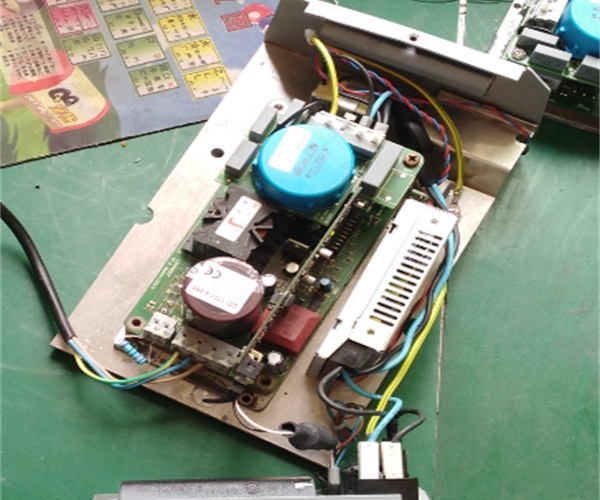

一、具体硬件故障原因分析

（一）输入供电回路故障

输入供电是变频器工作的基础，该回路出现问题会直接导致设备上电无反应，具体故障原因包括以下几类：

1. 外部供电异常：工业现场电网波动、三相电压不平衡、缺相，或单相供电的变频器输入电压过低、过高，都会导致变频器内部电源模块无法正常启动。此外，若变频器输入端未接入正确的电源电压（如将380V电源接入220V规格的变频器），会瞬间损坏内部元件，造成上电无显示。

2. 输入端子与连接线故障：科比变频器的电源输入端子（如L1、L2、L3或L、N）若出现松动、氧化或烧蚀，会导致供电回路断路；输入连接线选用规格过小、老化破损，或接线错误（如零线与火线接反、三相接线顺序错误），也会影响供电稳定性，引发无显示故障。

3. 前端保护元件损坏：变频器输入端通常串联空气开关、熔断器（保险丝）等保护元件，若现场存在雷击、电网浪涌或内部短路故障，会导致熔断器熔断、空气开关跳闸，切断供电回路，造成上电无显示。部分科比变频器还内置输入滤波模块，若滤波电容击穿、滤波电感烧毁，也会阻断供电。

（二）内部电源模块故障

科比变频器内部电源模块的核心功能是将输入的交流电压转换为直流电压，再通过开关电源转换为主控板、显示面板所需的稳定直流电压（如5V、12V、24V）。该模块故障是上电无显示的最常见原因，具体包括：

1. 整流桥损坏：整流桥由多个二极管组成，负责将交流电压整流为直流电压。若输入电压异常、存在反向电压冲击，或整流桥本身质量缺陷，会导致二极管击穿、短路或开路。整流桥损坏后，无法输出直流电压，后续开关电源模块无供电，主控板和显示面板无法工作，表现为上电无显示。

2. 直流母线滤波电容故障：整流后的直流电压需通过滤波电容滤波稳压，形成平稳的直流母线电压。若滤波电容出现鼓包、漏液、容量衰减或击穿短路，会导致直流母线电压不稳定或无输出。当电容容量衰减严重时，无法为开关电源提供足够的能量支撑，开关电源无法启动；若电容击穿，会引发前端熔断器熔断，同时导致电源模块失效。

3. 开关电源模块失效：开关电源模块是内部电源的核心，通过PWM脉冲宽度调制技术将直流母线电压转换为低电压直流电。科比变频器常用的开关电源芯片（如UC3842、SG3525等）若出现损坏，或其周边的电阻、电容、三极管等元件失效，会导致开关电源无法正常振荡工作，无法输出5V、12V等关键电压，进而导致主控板和显示面板无供电、无显示。此外，开关电源模块的次级绕组开路、整流二极管损坏，也会导致对应输出电压缺失，引发无显示故障。

4. 电源模块散热故障：若变频器内部电源模块的散热片积尘过多、散热风扇损坏，会导致电源模块工作温度过高，触发过热保护，或直接烧毁电源芯片，造成上电无显示。

（三）主控板核心电路故障

主控板是科比变频器的“大脑”，负责接收指令、处理信号和驱动显示面板。若主控板核心电路出现故障，即使电源模块正常输出电压，也会导致上电无显示，具体原因包括：

1. CPU芯片损坏：CPU是主控板的核心元件，若电源模块输出电压异常（如过压、欠压）、存在静电冲击，或CPU本身老化、质量缺陷，会导致CPU芯片损坏。CPU损坏后，无法完成初始化启动，无法驱动显示面板工作，表现为上电无显示。

2. 显示驱动电路故障：显示面板的工作需依赖主控板上的显示驱动电路（如驱动芯片、电阻电容网络）。若驱动芯片损坏、驱动电路中的电阻开路、电容击穿，会导致显示面板无法获得驱动信号和工作电压，即使主控板其他部分正常，也会出现上电无显示的现象。

3. 主控板电源接口故障：主控板通过电源接口从电源模块获取工作电压，若接口松动、氧化、针脚弯曲或断裂，会导致供电回路断路，主控板无供电，进而无显示。此外，主控板上的电源滤波电容、稳压芯片损坏，会导致输入主控板的电压不稳定或无输出，也会引发故障。

（四）辅助保护电路及其他故障

1. 压敏电阻损坏：科比变频器输入端通常并联压敏电阻，用于吸收电网浪涌电压，保护内部元件。若遭遇强雷击或大幅浪涌电压，压敏电阻会被击穿短路，导致前端熔断器熔断，供电中断，上电无显示。

2. 过热保护元件动作：变频器内部的电源模块、主控板等关键部件附近设有过热保护元件（如热敏电阻、温度开关），若设备内部积尘过多、散热通道堵塞，或环境温度过高，会导致过热保护元件动作，切断供电回路，造成无显示。

3. 显示面板本身故障：若显示面板的背光模块损坏、液晶显示屏破裂，或显示面板与主控板的连接线松动、断裂，会导致上电后无显示。此类故障较为特殊，此时变频器可能仍能正常运行，仅显示功能失效。

二、科比变频器上电无显示硬件故障维修方法

维修前需做好准备工作：一是准备常用维修工具，包括万用表（数字式优先，用于测量电压、电阻、通断）、示波器（用于检测开关电源波形）、电烙铁、焊锡丝、吸锡器，以及替换用的元件（如熔断器、二极管、电容、开关电源芯片等）；二是确保维修环境安全，断开变频器输入端电源，等待内部电容放电完成（通常需5-10分钟，可通过测量直流母线电压确认，电压接近0V方可操作），避免触电或元件损坏；三是记录变频器的型号、规格，查阅对应型号的电路图，熟悉内部硬件结构。

维修遵循“从外部到内部、从简单到复杂”的原则，逐步排查故障点，具体步骤如下：

（一）输入供电回路排查与维修

1. 外部供电检测：首先检查变频器输入端的外部供电，用万用表测量三相（或单相）输入电压，确认电压值符合变频器规格要求（如380V±10%、220V±10%），且三相电压平衡、无缺相。若供电异常，需排查电网线路、变压器、前端配电箱等，修复供电问题后再测试变频器。

2. 输入端子与连接线检查：打开变频器机壳，检查电源输入端子是否存在松动、氧化、烧蚀痕迹。若端子氧化，可用砂纸打磨干净后重新紧固；若端子烧蚀严重，需更换同规格端子。同时，检查输入连接线是否老化、破损，接线是否正确，若存在问题，更换连接线并重新正确接线。

3. 前端保护元件维修：检查输入端的熔断器（保险丝），观察其是否熔断（透明外壳可直接观察，不透明外壳可用万用表测量通断）。若熔断器熔断，需先记录熔断器规格（如电流值、型号），更换同规格熔断器前，需排查是否存在内部短路故障（避免新熔断器再次熔断）。若空气开关跳闸，复位后观察是否再次跳闸，若反复跳闸，需进一步排查内部电路。检查输入滤波模块，用万用表测量滤波电容是否击穿（电阻值接近0Ω）、滤波电感是否开路（电阻值无穷大），若存在故障，更换对应滤波元件。

（二）内部电源模块排查与维修

1. 整流桥检测与维修：找到变频器内部的整流桥（通常为模块化或由四个二极管组成），用万用表二极管档测量每个二极管的正向导通性和反向截止性。正常二极管正向导通时万用表显示一定压降（约0.5-0.7V），反向截止时显示无穷大。若测量发现二极管正向不导通或反向导通，说明二极管损坏，需更换整流桥模块或对应二极管。更换时需注意二极管的型号和极性，确保安装正确。

2. 直流母线滤波电容检测与维修：定位直流母线滤波电容（通常为大容量电解电容，位于整流桥输出端），观察电容是否存在鼓包、漏液、顶部防爆纹破裂等现象。若存在上述问题，直接更换同规格（容量、耐压值一致）的电解电容。若外观无异常，可用万用表电容档测量电容容量，若容量衰减超过20%，也需更换。更换电容时需注意电容的正负极，避免接反，同时放电完成后再操作，防止触电。

3. 开关电源模块检测与维修：首先测量开关电源模块的输入端电压（即直流母线电压），若无电压，需返回排查整流桥和滤波电容；若有电压，说明前端电路正常，故障在开关电源模块本身。用万用表测量开关电源模块的输出端（如5V、12V、24V输出端子），若无输出电压，需进一步排查开关电源芯片及周边元件。

对于开关电源芯片（如UC3842），可先测量芯片的供电引脚（通常为VCC引脚）是否有供电电压，若无供电，排查芯片供电回路的电阻、电容；若有供电，测量芯片的输出引脚（PWM输出引脚）是否有脉冲信号（可用示波器检测波形），若无脉冲信号，说明芯片损坏，需更换同型号芯片。同时，检查芯片周边的启动电阻、反馈电阻、振荡电容是否存在开路、短路或参数变化，若有故障，同步更换对应元件。

若开关电源模块有输入电压但无输出，还需检查次级绕组的整流二极管、滤波电容是否损坏，用万用表测量二极管导通性和电容容量，更换损坏元件。此外，检查电源模块的散热片是否积尘过多，清理灰尘；若散热风扇损坏，更换同规格风扇，确保散热正常。

（三）主控板核心电路排查与维修

1. 主控板供电检测：用万用表测量主控板电源接口的输入电压（如5V、12V），若无电压，排查电源模块输出端与主控板接口的连接线是否松动、断裂，接口是否氧化损坏。若连接线和接口正常，返回排查开关电源模块；若有电压，说明主控板供电正常，故障在核心电路或显示驱动电路。

2. CPU芯片检测：CPU芯片的检测难度较大，可通过测量芯片的供电引脚电压是否正常（参考电路图标注），若供电正常，测量芯片的时钟引脚是否有时钟信号（示波器检测）、复位引脚是否有复位信号。若上述信号缺失，可能是CPU芯片损坏，也可能是周边的时钟电路、复位电路故障。若排查周边电路无问题，可判断为CPU芯片损坏，由于CPU芯片通常为专用芯片，需联系科比变频器厂家购买同型号芯片，由专业人员进行焊接更换（注意防静电，避免损坏其他元件）。

3. 显示驱动电路检测：找到主控板上的显示驱动芯片（参考电路图），测量驱动芯片的供电电压是否正常，用万用表测量驱动芯片的输入引脚（连接CPU）和输出引脚（连接显示面板）是否有信号。若输入引脚有信号而输出引脚无信号，说明驱动芯片损坏，更换同型号驱动芯片；若驱动芯片供电异常，排查供电回路的电阻、电容。同时，检查显示驱动电路中的电阻、电容是否存在开路、击穿，更换损坏元件。

（四）辅助保护电路及显示面板排查与维修

1. 压敏电阻检测与维修：用万用表电阻档测量输入端压敏电阻的电阻值，正常压敏电阻的电阻值应接近无穷大。若测量值接近0Ω，说明压敏电阻击穿短路，需更换同规格（耐压值、通流量一致）的压敏电阻，同时更换被熔断的熔断器。

2. 过热保护元件排查：找到内部的过热保护元件，用万用表测量其通断性，正常情况下应导通。若断开，说明触发过热保护，检查设备内部积尘、散热通道是否堵塞，清理灰尘；若散热风扇损坏，更换风扇。待设备冷却后，若过热保护元件恢复导通，可正常上电；若元件损坏无法恢复，需更换同型号过热保护元件。

3. 显示面板排查与维修：检查显示面板与主控板的连接线是否松动、断裂，若连接线松动，重新插拔紧固；若连接线断裂，更换连接线。观察显示面板是否有物理损坏（如液晶破裂、背光不亮），若背光不亮，测量显示面板的背光供电电压（通常为12V或24V），若有供电，说明背光模块损坏，更换显示面板；若无供电，返回排查显示驱动电路。若显示面板物理损坏，直接更换同型号显示面板。

（五）维修后测试

故障修复后，进行上电测试：首先断开变频器输出端与负载的连接，避免负载故障影响测试；然后接入正常电源，上电后观察是否有显示，若显示正常，进入参数设置界面，检查参数是否正常。随后，用万用表测量开关电源各输出电压是否稳定，用示波器检测PWM波形是否正常。最后，连接负载进行试运行，观察变频器运行状态是否稳定，无异常振动、异响，输出频率是否正常，确认维修完成。

三、总结

科比变频器上电无显示的硬件故障根源主要集中在输入供电回路、内部电源模块、主控板核心电路及辅助保护电路，维修时需遵循“从外部到内部、从简单到复杂”的原则，通过万用表、示波器等工具逐步排查定位故障点，针对性更换损坏元件。在维修过程中，需严格遵守安全规范，确保元件更换的规范性和维修后的测试完整性。同时，加强日常维护保养，可有效降低此类故障的发生率。通过本文所述的故障原因分析和维修方法，可帮助工程技术人员快速解决科比变频器上电无显示的硬件故障，保障工业生产的稳定运行。
