欧陆变频器一直报警硬件故障维修方法详解：欧陆变频器作为工业自动化领域中常用的电力电子设备，广泛应用于风机、水泵、压缩机、机床等各类机械设备的调速控制。在实际运行过程中，“硬件故障报警”是较为常见的故障类型之一，若不能及时准确排查并解决，可能导致设备停机，影响生产进度，甚至造成更大的经济损失。

第一章 各类硬件故障报警的原因分析

1.1 主电路硬件故障报警原因

主电路是欧陆变频器实现交-直-交功率转换的核心部分，其硬件故障报警主要与功率元器件的损坏或性能下降有关，具体原因如下：

1. 整流桥损坏：整流桥由多个二极管组成，负责将三相交流电整流为直流电。导致整流桥损坏的原因包括：输入电压过高或三相电压不平衡，超出二极管的耐压范围；变频器长期过载运行，整流桥电流过大，导致二极管发热烧毁；外部电网波动或雷击等冲击电压，击穿二极管；整流桥散热不良，温度过高引发器件老化失效。
2. 逆变桥IGBT损坏：逆变桥由IGBT（绝缘栅双极型晶体管）组成，负责将直流电逆变为频率可调的交流电。IGBT损坏是主电路故障中最常见的情况，主要原因有：驱动电路输出信号异常，导致IGBT误导通或关断延迟，引发桥臂直通；直流母线电压过高，超过IGBT的耐压值；负载短路或堵转，导致IGBT流过超大电流；IGBT散热片积尘过多或冷却风扇故障，散热不良导致器件过热损坏；IGBT本身质量问题或使用寿命到期。
3. 直流母线电容故障：直流母线电容主要作用是滤波和平稳直流电压，其故障表现为电容鼓包、漏液、容量下降或失效。原因包括：长期高温运行，导致电容电解液蒸发，容量衰减；电源电压频繁波动，电容充放电次数过多，加速老化；电容本身质量缺陷，如电解液泄漏或内部短路；变频器频繁启停，电容承受的冲击电流过大。
4. 制动单元及制动电阻故障：制动单元用于在变频器减速时将电机回馈的电能消耗或回馈至电网，制动电阻则负责消耗电能。故障原因包括：制动单元IGBT损坏，导致制动功能失效；制动电阻阻值过小或过大，引发电流异常；制动电阻散热不良，过热烧毁；变频器减速时间设置过短，制动能量过大，超出制动单元的承受能力。

1.2 控制电路硬件故障报警原因

控制电路是欧陆变频器的“大脑”，负责接收外部控制信号、处理运行参数、发出驱动指令等，其硬件故障将直接影响变频器的整体功能，具体原因如下：

1. CPU主板故障：CPU主板是控制电路的核心，集成了CPU、存储器、逻辑电路等。故障原因包括：主板上的元器件虚焊或脱焊，如CPU引脚、电阻电容等；主板受到电磁干扰或静电冲击，导致逻辑电路紊乱；存储器故障，无法保存或读取参数；CPU本身损坏，无法正常运算和控制；主板供电电压不稳定，影响元器件工作。
2. 电源板故障：电源板为控制电路提供稳定的直流电源（如±5V、±15V、24V等）。故障原因包括：电源板上的开关电源模块损坏，无法输出正常电压；整流二极管、滤波电容或稳压芯片损坏；电源板输入电压异常，如过高或过低；电源板散热不良，导致元器件过热失效；电源板上的线路短路或断路。
3. I/O接口板故障：I/O接口板用于连接外部控制信号（如启停信号、调速信号）和状态反馈信号。故障原因包括：接口板上的光耦隔离器件损坏，导致信号无法正常传输；接口端子松动、氧化或损坏，造成接触不良；外部信号干扰，导致接口电路误动作；接口板上的电阻、电容等元器件损坏；接口板与主板之间的连接线接触不良或断路。

1.3 驱动电路硬件故障报警原因

驱动电路位于控制电路与逆变桥之间，负责将CPU发出的逻辑信号放大为足以驱动IGBT的驱动信号，其故障会直接导致IGBT工作异常，具体原因如下：

1. 驱动芯片损坏：驱动芯片（如光耦驱动芯片、集成驱动模块）是驱动电路的核心。故障原因包括：驱动芯片供电电压异常，过高或过低；CPU输出的逻辑信号异常，如过压或过流；驱动芯片输出端与IGBT之间的线路短路，导致芯片过流烧毁；驱动芯片散热不良，温度过高；芯片本身质量问题。
2. 驱动电路周边元器件故障：如驱动电阻、电容、稳压管等损坏。故障原因包括：驱动电阻阻值变大或变小，导致驱动电流异常；滤波电容失效，无法滤除杂波；稳压管击穿，导致驱动电压不稳定；驱动电路中的线路短路或断路，影响信号传输。
3. IGBT栅极电阻故障：栅极电阻用于限制IGBT栅极电流，保护IGBT。故障原因包括：栅极电阻烧毁，导致栅极电流过大；栅极电阻开路，IGBT无法获得驱动电流；栅极电阻阻值偏差过大，影响IGBT的导通与关断速度。

1.4 检测电路硬件故障报警原因

检测电路用于实时监测变频器的输入电流、输出电流、直流母线电压、IGBT温度等运行参数，并将这些参数反馈给CPU，以便进行保护控制。其故障会导致变频器误报硬件故障，具体原因如下：

1. 电流检测电路故障：常见的电流检测方式有分流器、电流互感器、霍尔电流传感器等。故障原因包括：分流器损坏或接触不良，导致采样信号不准确；电流互感器或霍尔传感器损坏，无法输出正常的检测信号；检测电路中的运算放大器损坏，导致信号放大或处理异常；采样电阻、电容等元器件损坏，影响信号滤波或传输；检测电路与CPU之间的线路故障。
2. 电压检测电路故障：用于检测输入电压、直流母线电压、输出电压等。故障原因包括：电压采样电阻损坏或阻值漂移，导致采样电压不准确；分压电容失效，影响电压采样；运算放大器或比较器损坏，无法正常处理采样信号；检测电路中的线路短路或断路；电压传感器（如霍尔电压传感器）损坏。
3. 温度检测电路故障：用于检测IGBT、整流桥等功率元器件的温度。故障原因包括：温度传感器（如热敏电阻、热电偶）损坏，无法正常感知温度；传感器与元器件接触不良，导致测温不准确；检测电路中的电阻、电容或运算放大器损坏；温度检测信号传输线路故障。

1.5 辅助电路硬件故障报警原因

辅助电路虽不直接参与功率转换和控制，但对变频器的稳定运行至关重要，其故障可能间接引发硬件故障报警，具体原因如下：

1. 冷却风扇故障：冷却风扇用于为变频器的功率元器件和控制电路散热。故障原因包括：风扇电机烧毁，无法转动；风扇轴承磨损或卡死，导致风扇停转；风扇电源线路接触不良或断路；风扇积尘过多，影响散热效果。风扇故障会导致变频器内部温度升高，引发过热保护报警，属于硬件故障的一种表现。
2. 散热片故障：散热片与功率元器件（如IGBT、整流桥）紧密接触，将热量传导出去。故障原因包括：散热片与元器件之间的导热硅脂干涸或涂抹不均匀，导致散热不良；散热片积尘过多，堵塞散热通道；散热片变形或损坏，无法与元器件良好接触。
3. 接线端子故障：包括主电路接线端子和控制电路接线端子。故障原因包括：端子螺丝松动，导致接触电阻增大，发热严重；端子氧化或腐蚀，影响导电性能；端子损坏或断裂，无法正常接线；接线时用力过大，导致端子变形。

第二章 欧陆变频器硬件故障的维修方法与排查步骤

在进行欧陆变频器硬件故障维修前，需做好安全准备工作：确保变频器已断开输入电源，并等待直流母线电容放电完毕（通常需10-15分钟，可通过万用表测量直流母线电压确认，电压降至安全范围以下方可操作）；准备好必要的维修工具，如万用表、示波器、螺丝刀、电烙铁、热风枪等；查阅欧陆变频器的故障代码手册和电路图，了解故障代码对应的故障类型及电路结构。

2.1 主电路硬件故障的维修方法

2.1.1 整流桥故障的排查与维修

排查步骤：

1. 断开变频器输入电源，拆除整流桥与其他电路的连接线。
2. 使用万用表的二极管档，分别测量整流桥各相输入端子与直流母线正负极之间的正向和反向电阻。正常情况下，正向电阻应较小（约几百欧），反向电阻应无穷大。
3. 若测量发现某一相二极管正向电阻无穷大或反向电阻较小，则说明该二极管损坏。

维修方法：更换损坏的整流桥模块。更换时需注意：选择与原型号一致的整流桥模块，确保其额定电流和耐压值符合要求；安装时需在整流桥与散热片之间涂抹导热硅脂，保证散热良好；紧固螺丝时力度要均匀，避免模块变形。

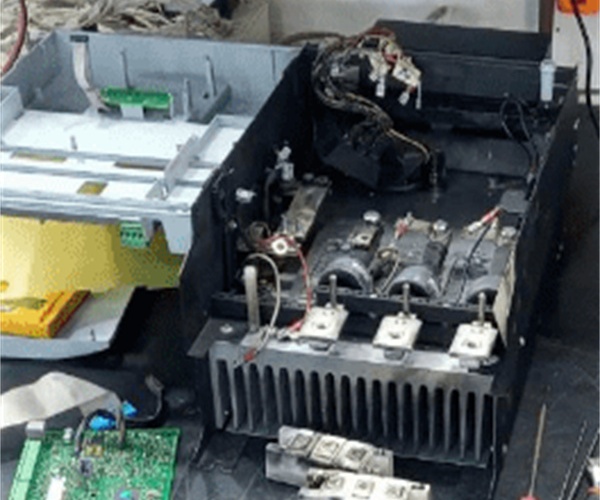

2.1.2 逆变桥IGBT故障的排查与维修

排查步骤：

1. 断开变频器电源，放电后拆除IGBT模块与驱动电路、主电路的连接线。
2. 使用万用表的二极管档，测量IGBT的栅极（G）与发射极（E）之间的电阻，正常情况下应无穷大；若电阻过小或为零，说明IGBT栅极击穿损坏。
3. 测量IGBT的集电极（C）与发射极（E）之间的正向和反向电阻，正常情况下正向电阻应较大（约几千欧），反向电阻应无穷大；若正向电阻过小或反向电阻为零，说明IGBT击穿损坏。

维修方法：更换损坏的IGBT模块。更换时需注意：选择与原型号一致的IGBT模块，确保其额定电压、额定电流、封装形式等参数匹配；检查驱动电路是否正常（如驱动芯片、栅极电阻等），避免因驱动电路故障导致新IGBT再次损坏；安装时涂抹导热硅脂，紧固螺丝，保证散热和接触良好。

2.1.3 直流母线电容故障的排查与维修

排查步骤：

1. 断开变频器电源，放电后观察直流母线电容的外观，若出现鼓包、漏液、顶部防爆阀破裂等情况，则说明电容已损坏。
2. 使用电容表测量电容的容量，若实际容量与标称容量偏差超过20%，则说明电容容量衰减失效。
3. 测量电容的漏电流，若漏电流过大，说明电容性能下降。

维修方法：更换损坏或失效的直流母线电容。更换时需注意：选择与原电容规格一致的电容，包括容量、耐压值、极性、封装形式等；多个电容并联时，需确保各电容的容量和耐压值一致，避免电流分配不均；更换后需对电容进行放电处理，再接入电路。

2.1.4 制动单元及制动电阻故障的排查与维修

排查步骤：

1. 断开变频器电源，检查制动电阻的外观，若出现烧毁、变形等情况，则说明电阻损坏；使用万用表测量制动电阻的阻值，若与标称阻值偏差过大或为无穷大，说明电阻损坏。
2. 拆除制动单元与其他电路的连接线，使用万用表测量制动单元IGBT的栅极-发射极、集电极-发射极电阻，方法与IGBT模块检测相同，判断IGBT是否损坏。
3. 检查制动单元的驱动电路，如驱动芯片、电阻电容等，确保驱动信号正常。

维修方法：更换损坏的制动电阻或制动单元。更换制动电阻时，需选择与原阻值和功率一致的电阻；更换制动单元时，需确保型号匹配，并检查驱动电路是否正常，避免再次损坏。

2.2 控制电路硬件故障的维修方法

2.2.1 CPU主板故障的排查与维修

排查步骤：

1. 检查主板的外观，观察是否有元器件虚焊、脱焊、烧毁或鼓包等情况。
2. 使用万用表测量主板的供电电压，确保各引脚电压符合设计要求（如CPU供电电压、存储器供电电压等）。
3. 通过示波器观察CPU的时钟信号和复位信号，若信号异常，说明CPU或相关电路故障。
4. 检查存储器芯片，可通过编程器读取或写入参数，判断存储器是否正常。
5. 检查主板上的逻辑电路，如与门、或门等，使用万用表或示波器测量输入输出信号，判断逻辑是否正常。

维修方法：若发现虚焊或脱焊，可使用电烙铁或热风枪进行补焊；若元器件损坏，更换相同型号的元器件；若CPU或存储器芯片损坏，需更换主板或对应芯片（需专业焊接设备和技术）；若主板受到严重损坏，建议更换整个CPU主板。

2.2.2 电源板故障的排查与维修

排查步骤：

1. 断开电源板输入电源，检查电源板上的元器件是否有烧毁、鼓包、漏液等情况。
2. 接入输入电源（注意安全），使用万用表测量电源板各输出端子的电压，若输出电压异常（过高、过低或无输出），则说明电源板故障。
3. 断开输入电源，测量电源板上的整流二极管、滤波电容、稳压芯片、开关电源模块等元器件的阻值或性能，判断是否损坏。
4. 检查电源板上的线路是否有短路或断路情况。

维修方法：更换损坏的元器件，如整流二极管、滤波电容、稳压芯片、开关电源模块等；修复短路或断路的线路；若电源板损坏严重，建议更换整个电源板。更换电源板时，需确保其输出电压、电流规格与原电源板一致。

2.2.3 I/O接口板故障的排查与维修

排查步骤：

1. 检查I/O接口板上的接口端子是否松动、氧化或损坏，若有则进行清洁或更换。
2. 使用万用表测量接口板上的光耦隔离器件，判断其输入输出是否正常（光耦导通时输出端电阻较小，截止时电阻无穷大）。
3. 检查接口板上的电阻、电容等元器件是否损坏，测量其阻值或容量。
4. 检查接口板与CPU主板之间的连接线是否接触良好，有无断路或短路情况。
5. 接入外部控制信号，使用示波器观察接口板输出至主板的信号是否正常。

维修方法：清洁或更换损坏的接口端子；更换损坏的光耦、电阻、电容等元器件；修复或更换接口板与主板之间的连接线；若接口板损坏严重，建议更换整个I/O接口板。

2.3 驱动电路硬件故障的维修方法

排查步骤：

1. 断开变频器电源，放电后拆除驱动电路与CPU主板、IGBT模块的连接线。
2. 使用万用表测量驱动芯片的供电电压，确保符合芯片要求。
3. 使用示波器观察CPU输出至驱动芯片的逻辑信号，是否为正常的方波信号。
4. 测量驱动芯片输出端的驱动信号，判断是否符合IGBT的驱动要求（如电压幅值、频率等）。
5. 检查驱动电路中的栅极电阻、滤波电容、稳压管等元器件，测量其阻值或性能，判断是否损坏。

维修方法：更换损坏的驱动芯片、栅极电阻、电容、稳压管等元器件；修复驱动电路中的线路故障；更换驱动电路后，需进行空载测试，观察IGBT的驱动信号是否正常，避免带载时出现故障。

2.4 检测电路硬件故障的维修方法

2.4.1 电流检测电路故障的排查与维修

排查步骤：

1. 断开变频器电源，检查电流检测元件（分流器、电流互感器、霍尔传感器）的外观是否损坏。
2. 使用万用表测量分流器的阻值，若与标称阻值偏差过大，说明分流器损坏。
3. 对于电流互感器或霍尔传感器，接入标准电流信号，测量其输出信号是否与输入信号成比例，若输出异常，说明传感器损坏。
4. 检查检测电路中的运算放大器，测量其输入输出电压，判断是否正常放大信号。
5. 检查检测电路中的采样电阻、电容等元器件，是否损坏或阻值漂移。

维修方法：更换损坏的电流检测元件、运算放大器、采样电阻、电容等元器件；修复检测电路中的线路故障；更换后需进行校准，确保电流检测的准确性。

2.4.2 电压检测电路故障的排查与维修

排查步骤：

1. 断开变频器电源，检查电压采样电阻、分压电容等元器件是否损坏。
2. 接入标准电压信号，使用万用表测量检测电路的采样电压，判断是否与输入电压成比例。
3. 检查运算放大器或比较器的输入输出电压，判断是否正常处理采样信号。
4. 对于电压传感器，测量其输入输出信号，判断是否正常。

维修方法：更换损坏的采样电阻、电容、运算放大器、电压传感器等元器件；修复线路故障；更换后进行电压校准，确保检测准确。

2.4.3 温度检测电路故障的排查与维修

排查步骤：

1. 断开变频器电源，检查温度传感器（热敏电阻、热电偶）是否损坏或与元器件接触不良。
2. 使用万用表测量热敏电阻的阻值，在不同温度下阻值应随温度变化而变化，若阻值不变或异常，说明热敏电阻损坏。
3. 对于热电偶，测量其输出的热电势，是否与温度变化相符。
4. 检查温度检测电路中的电阻、电容、运算放大器等元器件，是否损坏。

维修方法：更换损坏的温度传感器、电阻、电容、运算放大器等元器件；确保温度传感器与被检测元器件接触良好；更换后进行温度校准。

2.5 辅助电路硬件故障的维修方法

2.5.1 冷却风扇故障的排查与维修

排查步骤：

1. 断开变频器电源，检查冷却风扇是否有卡死、损坏、积尘过多等情况。
2. 给风扇单独接入额定电压，观察风扇是否转动，若不转动或转动缓慢、噪音过大，说明风扇故障。
3. 检查风扇电源线路是否接触不良或断路。

维修方法：清洁风扇积尘；更换卡死或损坏的风扇，确保风扇的电压、转速、尺寸与原风扇一致；修复风扇电源线路故障。

2.5.2 散热片故障的排查与维修

排查步骤：

1. 检查散热片是否积尘过多，堵塞散热通道。
2. 检查散热片与功率元器件之间的导热硅脂是否干涸或涂抹不均匀。
3. 检查散热片是否变形或损坏，无法与元器件良好接触。

维修方法：清洁散热片积尘；重新涂抹导热硅脂，确保均匀且厚度适宜；更换变形或损坏的散热片，确保其尺寸和安装方式与原散热片一致。

2.5.3 接线端子故障的排查与维修

排查步骤：

1. 检查接线端子是否松动、氧化、腐蚀或损坏。
2. 使用万用表测量端子之间的接触电阻，若接触电阻过大，说明端子接触不良。

维修方法：紧固松动的端子螺丝；清洁氧化或腐蚀的端子（可用砂纸或酒精擦拭）；更换损坏的端子；接线时确保导线与端子接触良好，避免虚接。

第三章 总结

欧陆变频器一直报警硬件故障是由多种原因引起的，涉及主电路、控制电路、驱动电路、检测电路及辅助电路等多个部分。工程技术人员在排查故障时，需结合故障代码、设备表现及电路图，按照“先外观检查、后电路检测，先简单后复杂，先局部后整体”的原则，逐步缩小故障范围，准确找到故障点。在维修过程中，需严格遵守安全操作规程，确保人身和设备安全；更换元器件时，需选择与原型号一致的产品，保证维修质量。同时，通过采取合理的预防措施，可有效减少硬件故障的发生，提高变频器的运行稳定性和可靠性，为工业生产的顺利进行提供保障。
