施耐德变频器上电就跳闸故障维修方法分享：施耐德变频器作为工业自动化领域常用的电力电子设备，凭借其稳定的性能、高效的调速功能被广泛应用于机械制造、化工、冶金等行业。然而，在实际使用过程中，上电跳闸是较为常见的硬件故障之一，不仅会影响生产进度，还可能因故障扩大造成不必要的经济损失。
二、施耐德变频器上电就跳闸常见硬件故障原因分析
上电跳闸故障通常与变频器内部硬件电路的短路、漏电、元器件损坏等问题相关，以下从多个关键电路部位详细分析常见故障原因。
2.1 电源输入电路故障
电源输入电路是变频器获取电能的首要环节，该部分出现故障极易导致上电跳闸。常见故障原因包括：
- 输入电源电压异常：若输入电源电压过高、过低或三相电压不平衡，会使变频器内部整流桥等元器件承受过大压力，触发过压或过流保护，导致跳闸。例如，三相电源中某一相电压缺失或电压值超出变频器额定输入电压范围（如施耐德ATV312系列变频器额定输入电压为380-480V三相交流电，若电压低于323V或高于528V，可能引发上电跳闸）。
- 输入熔断器烧毁：输入熔断器是电源输入电路的保护元件，当电路中出现过流故障时，熔断器会熔断以保护后续电路。若熔断器因长期使用老化、电流过大或短路等原因烧毁，变频器上电时会因电路断路或保护动作而跳闸。
- 输入端子排接触不良或短路：输入端子排长期使用可能出现螺丝松动、氧化等问题，导致接触电阻增大，上电时产生较大电流；此外，端子排之间若因灰尘、杂物堆积或导线绝缘层破损而发生短路，也会直接引发跳闸。
2.2 整流滤波电路故障
整流滤波电路将交流电转换为稳定的直流电，其故障是导致上电跳闸的主要原因之一，具体包括：
- 整流桥损坏：整流桥由多个二极管组成，负责将三相交流电整流为直流电。若整流桥中的二极管因过电压、过电流、散热不良或本身质量问题发生击穿短路，上电时会形成较大的短路电流，使变频器立即跳闸。例如，施耐德ATV610系列变频器采用三相全桥整流电路，若其中一个或多个整流二极管击穿，会导致输入电流急剧增大，触发过流保护。
- 滤波电容鼓包、漏液或击穿：滤波电容用于稳定整流后的直流电压，吸收电路中的脉动电流。长期使用后，电容会出现电解液干涸、容量衰减、耐压值下降等问题，严重时会发生鼓包、漏液甚至击穿短路。当滤波电容击穿短路时，上电瞬间会产生巨大电流，导致变频器跳闸；即使未完全击穿，容量严重衰减也会使直流母线电压不稳定，引发保护动作。
- 滤波电容放电电阻损坏：滤波电容两端通常并联放电电阻，用于在变频器断电后将电容储存的电能释放。若放电电阻因过流烧毁或断路，虽然不会直接导致上电跳闸，但可能会使电容电压无法正常释放，再次上电时叠加电源电压，导致电压过高，间接引发跳闸故障。
2.3 逆变电路故障
逆变电路是变频器的核心部分，负责将直流电逆变为可调频调压的交流电，其故障会直接影响变频器的正常工作，常见原因有：
- IGBT模块损坏：IGBT（绝缘栅双极型晶体管）是逆变电路的核心元器件，承担着电能转换的关键作用。若IGBT模块因过电压、过电流、栅极驱动电路故障或散热不良而发生击穿短路，上电时会造成直流母线短路，导致变频器立即跳闸。IGBT模块损坏是逆变电路故障中最为常见且危害较大的一种情况，通常会伴随明显的烧焦痕迹或异味。
- IGBT栅极驱动电路故障：栅极驱动电路为IGBT提供合适的驱动电压和电流，确保其正常导通与关断。若驱动电路中的光耦、驱动电阻、电容等元器件损坏，会导致IGBT无法正常工作，可能出现导通异常或短路，进而引发上电跳闸。例如，驱动光耦因老化或过压损坏，会使IGBT栅极失去控制信号，导致IGBT误导通，造成短路跳闸。

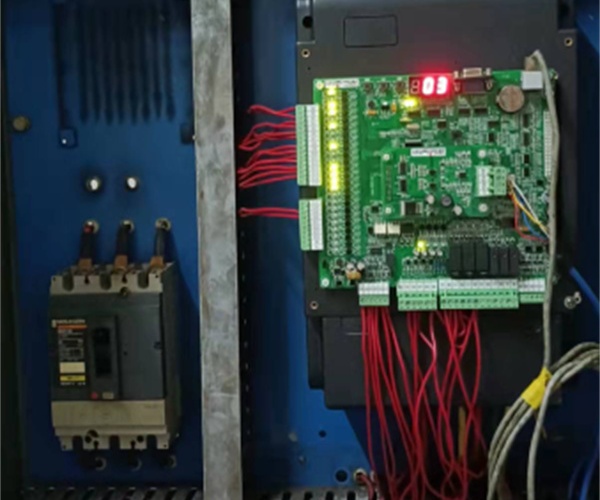

2.4 控制电路故障
控制电路负责对变频器的运行状态进行监测与控制，其故障可能导致保护电路误动作，引发上电跳闸，具体原因包括：
- 开关电源损坏：开关电源为控制电路提供稳定的直流电源（如±5V、±15V、24V等）。若开关电源中的变压器、整流二极管、滤波电容、PWM芯片等元器件损坏，会导致控制电路无法获得正常工作电压，使保护电路误触发，造成上电跳闸。例如，开关电源的输出电压过低，会使微处理器无法正常工作，进而发出跳闸指令。
- 微处理器故障：微处理器是控制电路的核心，负责处理各种检测信号和控制指令。若微处理器因供电异常、外部干扰或本身质量问题发生损坏，会导致其逻辑判断错误，误触发过流、过压等保护功能，使变频器上电跳闸。
- 电压、电流检测电路故障：电压检测电路用于采集直流母线电压、输入电源电压等参数，电流检测电路用于采集输入电流、输出电流等参数。若检测电路中的霍尔传感器、采样电阻、运算放大器等元器件损坏，会导致检测信号失真或错误，使控制电路误判为存在过压、过流故障，从而触发跳闸保护。
2.5 其他硬件故障
除上述主要电路故障外，以下因素也可能导致施耐德变频器上电跳闸：
- 散热系统故障：若散热风扇损坏、散热片积尘过多或散热通道堵塞，会导致变频器内部温度过高。虽然上电瞬间温度可能尚未达到极限值，但温度检测电路会提前预警，触发过热保护，导致跳闸。此外，长期高温环境也会加速元器件老化，间接引发其他故障。
- 电机故障反馈：虽然变频器上电跳闸多为内部故障，但电机的严重故障也可能通过线路反馈至变频器，导致跳闸。例如，电机绕组短路、接地故障等，会使变频器输出端负载异常，上电时引发过流保护跳闸。
- 内部线路故障：变频器内部线路因振动、老化、腐蚀等原因出现断线、短路或接触不良，也会导致上电跳闸。例如，直流母线与逆变电路之间的连接线绝缘层破损，会造成母线短路，引发跳闸。
三、施耐德变频器上电就跳闸硬件故障维修方法
针对上述不同部位的故障原因，需采用对应的维修方法与步骤，以下详细介绍各故障的排查与维修流程，同时强调维修过程中的注意事项。
3.1 电源输入电路故障维修
电源输入电路故障的维修需从检查输入电源到内部端子排逐步展开：
- 检测输入电源电压：使用万用表的交流电压档，测量变频器输入端子（如R、S、T端子）的三相电压值及平衡度。对于三相380V变频器，正常电压范围应为380V±10%，且三相电压之间的差值不应超过5%。若电压异常，需检查外部供电线路、变压器等设备，排除电源问题后方可继续检查变频器内部。
- 检查输入熔断器：断电后，打开变频器机壳，找到输入熔断器（通常位于电源输入端子附近），目视检查熔断器是否有熔断痕迹。若熔断器熔断，需使用相同型号、规格的熔断器进行更换，更换前需确认后续电路无短路故障，避免新熔断器再次熔断。
- 检查输入端子排：清洁端子排上的灰尘和杂物，检查端子螺丝是否松动，使用螺丝刀紧固所有螺丝。同时，用万用表的通断档检测端子排之间是否存在短路现象，若发现短路，需查找短路点（如导线绝缘破损、端子变形等），修复后再进行通电测试。
3.2 整流滤波电路故障维修
整流滤波电路故障的维修重点在于整流桥和滤波电容的检测与更换：
- 检测整流桥：断电后，将整流桥从电路中分离（或断开其连接线路），使用万用表的二极管档，分别测量整流桥各桥臂二极管的正向导通压降和反向截止情况。正常情况下，正向导通压降约为0.5-0.7V，反向应不导通（万用表显示无穷大）。若某一二极管正向压降异常或反向导通，则说明整流桥损坏，需更换同型号的整流桥模块。更换时需注意安装方向和散热片的紧固，确保散热良好。
- 检测滤波电容：首先目视检查滤波电容是否有鼓包、漏液、顶部凸起等现象，若有则直接更换。若无明显损坏，使用电容表测量电容的容量和耐压值，对比电容的标称参数，若容量衰减超过20%或耐压值下降，则需更换电容。更换滤波电容时，需选择与原电容型号、容量、耐压值一致的产品，且注意电容的极性，避免接反。同时，更换前需对旧电容进行放电处理，防止触电。
- 检测放电电阻：使用万用表的电阻档，测量放电电阻的阻值，与标称阻值对比，若阻值偏差过大或为无穷大，则说明放电电阻损坏，需更换同规格的电阻。
3.3 逆变电路故障维修
逆变电路故障的维修核心是IGBT模块和栅极驱动电路的检测：
- 检测IGBT模块：断电后，断开IGBT模块与直流母线、驱动电路的连接，使用万用表的二极管档，测量IGBT模块的集电极（C）、发射极（E）和栅极（G）之间的导通情况。正常情况下，C-E之间正向和反向均不导通，G-C、G-E之间也不导通。若出现C-E导通或G极与其他极导通，则说明IGBT模块损坏，需更换同型号的IGBT模块。更换时需注意模块的安装扭矩、散热硅脂的涂抹，确保散热性能良好，同时检查驱动电路是否正常，避免因驱动电路故障导致新模块再次损坏。
- 检测栅极驱动电路：重点检查驱动电路中的光耦、驱动电阻、电容等元器件。使用万用表测量光耦的输入输出电阻，判断其是否正常；检查驱动电阻是否有烧毁痕迹，测量其阻值是否与标称值一致；检查驱动电容是否有鼓包、漏液现象，测量其容量是否正常。若发现元器件损坏，需更换同规格的元器件，更换后需对驱动电路的输出电压进行测试，确保输出电压符合IGBT的驱动要求。
3.4 控制电路故障维修
控制电路故障的维修较为复杂，需逐步排查开关电源、微处理器和检测电路：
- 检测开关电源：通电后（若变频器无法上电，可外接直流电源给开关电源供电），使用万用表的直流电压档，测量开关电源的各输出端子电压（如±5V、±15V、24V等），对比标称电压值，若电压偏差超过5%或无输出，则说明开关电源故障。断电后，检查开关电源中的变压器、整流二极管、滤波电容、PWM芯片等元器件，更换损坏的元器件，修复后再次测量输出电压，确保其稳定正常。
- 检测微处理器：微处理器的检测需借助专业设备（如示波器、逻辑分析仪），测量其供电电压、时钟信号、复位信号是否正常。若供电电压异常，需检查开关电源；若时钟信号或复位信号异常，需检查时钟电路和复位电路中的元器件（如晶振、复位电容、复位电阻等）。若微处理器本身损坏，需联系施耐德厂家或专业维修机构进行更换，更换后需进行程序烧录和调试。
- 检测电压、电流检测电路：对于电压检测电路，使用万用表测量直流母线电压和检测电路的输出信号，判断是否与实际电压相符；对于电流检测电路，可通过注入标准电流信号，测量检测电路的输出信号，检查其线性度和准确性。若检测电路输出信号异常，需检查霍尔传感器、采样电阻、运算放大器等元器件，更换损坏的元器件，调整电路参数至正常范围。
3.5 其他硬件故障维修
针对散热系统、电机及内部线路的故障，维修方法如下：
- 散热系统维修：检查散热风扇是否正常转动，若风扇不转，需测量风扇电机的供电电压是否正常，若电压正常则风扇电机损坏，需更换同型号的风扇；若电压异常，需检查风扇控制电路。同时，清洁散热片上的灰尘和杂物，确保散热通道畅通。对于散热不良导致的跳闸，还需检查变频器的安装环境，确保环境温度符合设备要求，必要时增加散热装置。
- 电机故障排查：断开变频器与电机之间的连接线，使用万用表的绝缘电阻档测量电机绕组的绝缘电阻，若绝缘电阻小于0.5MΩ，则说明电机绕组接地或短路，需对电机进行维修或更换。同时，检查电机轴承是否磨损、电机轴是否卡死，确保电机正常运行。
- 内部线路检查：仔细检查变频器内部的连接线、插头插座是否有松动、断线、短路等情况，重新插拔插头插座，紧固松动的连接线。对于老化、破损的导线，需更换同规格的导线，确保线路连接可靠。
3.6 维修注意事项
在维修施耐德变频器上电跳闸硬件故障时，需严格遵守以下注意事项：
- 安全第一：维修前必须切断变频器的电源，并在电源开关处悬挂“禁止合闸，正在维修”的警示牌。对变频器内部的电容进行放电处理，避免电容储存的高压电能造成触电伤害。
- 使用专业工具和仪器：维修时应使用精度合格的万用表、示波器、电容表等专业仪器，确保检测结果准确可靠。避免使用劣质工具，防止损坏元器件。
- 更换元器件需匹配：更换损坏的元器件时，必须选择与原元器件型号、规格、参数一致的产品，严禁使用代用品或不符合要求的元器件，以免影响变频器的性能和可靠性。
- 维修后测试：维修完成后，先进行不通电检查，确认线路连接正确、元器件安装无误后，再进行通电测试。通电测试时，可先断开变频器与电机的连接，进行空载测试，观察变频器是否能正常上电、无故障报警，再连接电机进行带载测试，确保变频器正常工作。
