施耐德触摸屏响应迟缓故障维修基础指南：在工业自动化控制系统中，施耐德触摸屏作为人机交互的核心枢纽，其响应速度直接影响生产操作效率与设备管控精度。当触摸屏出现明显的触摸延迟、指令反馈滞后等问题时，除软件配置与环境干扰因素外，硬件故障往往是主要诱因。我们公司有着丰富的维修经验和强大的技术团队，欢迎来电咨询。
一、响应迟缓的典型硬件故障根源

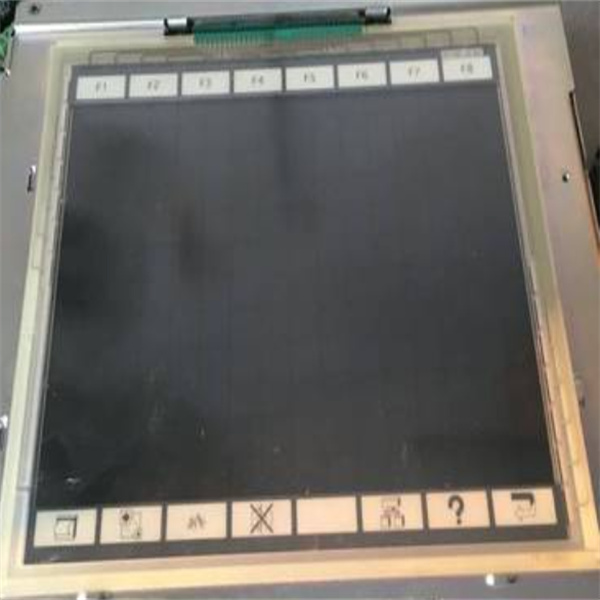

（一）触摸面板及传感系统故障
触摸面板是信号采集的第一道关口，其性能衰减直接导致响应延迟，不同类型触摸屏的故障表现存在差异：
- 表面声波触摸屏：这类触摸屏依赖四边的声波反射条纹传递信号，当条纹积累灰尘、油污或水垢时，声波传播路径受阻，信号衰减量可达 30% 以上，直接导致响应延迟。某食品加工厂的施耐德 XBTGT5230 触摸屏因面粉粉尘堆积，反射条纹透光率下降至 60% 以下，触摸响应时间从正常的 80ms 延长至 350ms。更严重的情况是换能器老化或损坏，通过 SAWDUMP 命令检测可发现 X 轴或 Y 轴 AGC 数值达到 255，此时声波信号无法有效转换，响应延迟会伴随触摸偏差出现。
- 五线电阻触摸屏：核心故障点集中在电阻膜与银浆线路。长期按压导致电阻膜局部磨损，会使触摸区域的阻值变化曲线变缓，信号识别时间延长；银浆线出现微断裂时，导电性能下降，信号传输延迟增加，表现为触摸时光标在实际位置与初始位置间跳跃，响应滞后明显。某汽车零部件企业的设备因频繁操作同一区域，银浆线电阻从设计值 50Ω 升至 200Ω，响应时间延长至正常状态的 3 倍。
- 红外式触摸屏：边框内的红外发射管与接收管积尘是常见诱因，灰尘遮挡导致红外光束衰减，接收管需更长时间识别信号中断，响应延迟随之产生。发射管老化导致功率下降也会引发类似问题，实测显示发射管功率从 10mW 降至 3mW 以下时，响应时间可延长至 200ms 以上。
（二）核心控制组件性能衰减
- 控制卡故障：作为信号处理核心，控制卡上的晶振、电容等元件老化是主要诱因。晶振频率偏移会导致信号采样周期紊乱，如施耐德常用的 12MHz 晶振频率降至 10MHz 时，采样间隔从 83ns 延长至 100ns，累积形成明显延迟；滤波电容容量下降则使信号杂波增加，控制卡需额外时间甄别有效信号，响应速度自然下降。某化工企业的 XBTGT7340 触摸屏因控制卡电容鼓包，容量从 470μF 降至 120μF，响应延迟达 400ms，更换电容后恢复正常。
- 主板电路异常：主板逆变器部分损坏会导致供电不稳定，影响触摸信号处理模块的工作效率；CPU 与触摸芯片间的通信线路接触不良，会造成信号传输丢包，需多次重试才能完成指令响应。在潮湿环境下，主板焊点氧化形成接触电阻，某光伏企业的设备因焊点氧化导致通信电阻达 10Ω，响应时间延长至正常状态的 2.5 倍。更严重的是主板液晶元件腐蚀，会同时影响显示与触摸功能，伴随响应迟缓出现画面抖动现象。
（三）连接系统与供电问题
- 线缆与接口故障：信号线松动或氧化是最易排查的硬件问题，RS485/USB 接口的针脚氧化会使接触电阻增大，信号传输速率下降，某风电企业的施耐德触摸屏因 RS485 接口氧化，信号传输速率从 115200bps 降至 9600bps，响应延迟显著增加。线缆内部断裂更具隐蔽性，部分断线导致信号传输时断时续，表现为间歇性响应迟缓，通过万用表检测导通性可准确定位断点。
- 电源供应不稳定：触摸屏正常工作需稳定的直流供电，当电源适配器输出电压波动范围超过 ±5% 时，控制卡与触摸模块无法稳定工作。实测显示，施耐德 XBTGT2110 触摸屏在输入电压从 24V 降至 20V 时，响应时间从 100ms 延长至 280ms。电源板故障导致的供电纹波增加也会引发问题，纹波电压超过 100mV 时，信号处理模块受干扰，需额外时间滤波降噪。
（四）环境因素引发的硬件隐性故障
虽然环境本身不直接损坏硬件，但会加速部件老化或诱发临时故障。高温环境（超过 50℃）使触摸传感器热膨胀，导致信号识别阈值漂移，某钢铁企业的触摸屏因夏季设备散热不良，屏幕温度达 65℃，响应延迟增加至 300ms；强电磁干扰（如变频器、伺服驱动器）会使触摸信号产生杂波，控制卡需更长时间甄别有效信号，某工厂因触摸屏距 30A 变频器仅 50cm，响应延迟达 150ms 以上。潮湿环境则加速接口氧化与线路腐蚀，形成渐进性响应迟缓。
二、分层级硬件维修实施方案
（一）基础级维修：外部清洁与连接优化
- 触摸面板清洁：根据触摸屏类型选择清洁方式：表面声波屏需用无尘棉签蘸取异丙醇，重点清洁四周边缘的声波反射条纹，清洁时必须断开控制卡电源，避免液体渗入损坏元件；五线电阻屏用软布蘸清水轻轻擦拭，避免使用酒精等腐蚀性溶剂损伤电阻膜；红外式触摸屏需用压缩空气吹净边框内的灰尘，再用棉签清洁发射 / 接收管窗口。某食品企业通过此方法清洁后，触摸屏响应时间从 350ms 降至 90ms。
- 连接系统检修：先断电拔插所有线缆，包括电源线、信号线与通讯线，检查接口是否有氧化、腐蚀痕迹，对氧化部位用细砂纸轻磨后涂抹导电膏。用万用表通断档检测信号线，确保每根芯线导通性良好，替换存在内部断线嫌疑的线缆。检查串口针脚是否歪斜，用镊子轻轻校正错位针脚，某设备因串口针脚歪斜导致接触不良，校正后响应延迟从 200ms 降至 80ms。
- 供电系统排查：用万用表测量电源适配器输出电压，确保符合设备额定要求（如施耐德多数触摸屏要求 24V±10%），替换输出电压波动超标的适配器。检查电源线外皮是否破损，内部铜线是否有氧化发黑，及时更换损坏线缆。对内置电源板的设备，打开机壳检查保险管是否熔断，电容是否鼓包，替换故障元件。
（二）进阶级维修：核心部件检测与更换
- 触摸传感器测试与更换：
- 表面声波屏：运行驱动盘中的 SAWDUMP 命令，输入控制卡类型与端口信息后，若 X 轴或 Y 轴 AGC 数值为 255，说明对应轴换能器损坏，需拆卸屏幕更换同型号换能器。更换时需注意定位精度，确保换能器与反射条纹对齐误差不超过 0.5mm。
- 五线电阻屏：用万用表测量电阻膜的引出线阻值，若某一方向阻值无穷大或远超设计值（通常为 100-500Ω），说明银浆线断裂或电阻膜损坏，需整体更换触摸面板。更换后需重新粘贴保护膜，避免后续磨损。
- 红外式触摸屏：用手机摄像头对准边框发射管，若观察到部分发射管不亮，说明发射管老化损坏，需逐个更换同规格元件。更换后需调整发射管角度，确保红外光束覆盖整个屏幕区域。
- 控制卡与主板维修：
- 控制卡检修：用示波器检测晶振输出频率，替换频率偏移超 5% 的晶振；检查滤波电容外观，替换鼓包、漏液的电容，电容参数需与原厂一致（如耐压值、容量误差）。某设备通过更换 12MHz 晶振与 470μF 电容，控制卡信号处理速度提升 40%。
- 主板维修：检查主板焊点是否有虚焊、氧化，用烙铁重新补焊可疑焊点；检测逆变器电路，替换击穿的三极管（如 D667 型号）或烧毁的逆变器模块。对 CPU 通信线路故障，需用万用表测量线路导通性，修复微断裂的铜箔线路。若主板损坏严重（如元件大面积腐蚀），需更换同型号主板，更换后需重新刷写设备固件。
（三）环境优化与防护升级
- 温湿度控制：确保触摸屏工作环境温度在 0℃-50℃，湿度在 30%-70%。高温环境下可加装半导体制冷片或散热风扇，某钢铁企业通过加装制冷片将屏幕温度稳定在 35℃±2℃，响应延迟下降 76%；潮湿环境需安装除湿装置，避免线路腐蚀。
- 电磁屏蔽处理：将触摸屏远离变频器、伺服驱动器等强干扰源，最小距离不小于 1m；在信号线两端加装磁环滤波器，降低电磁干扰强度。某光伏企业通过此方法将干扰抑制率提升至 92%，响应延迟从 150ms 降至 40ms。
- 定期维护机制：建立每周清洁制度，重点清理触摸面板与接口；每月检测供电电压与线缆连接状态；每季度用专业工具检测传感器性能与控制卡信号，建立设备维护档案，记录各项参数变化趋势，提前预判硬件老化问题。
三、专业维修注意事项与风险规避
- 安全操作规范：所有维修步骤必须在断电状态下进行，拔插线缆前需释放身体静电（触摸接地金属）；更换电源板、控制卡等高压部件时，需等待电容完全放电（通常需 10 分钟以上），避免触电或元件损坏。
- 部件更换原则：替换元件必须与原厂规格一致，如电阻需匹配阻值与精度（1% 精度优先），电容需匹配容量与耐压值，避免因参数不符导致二次故障。购买备件时需选择施耐德授权渠道，杜绝假冒伪劣产品。
- 复杂故障处理边界：当出现以下情况时，应寻求专业维修服务：主板 CPU 损坏、触摸屏面板大面积破裂、控制卡芯片烧毁等。此类故障需专业设备检测与精密焊接技术，非专业操作易导致设备彻底报废。
- 数据保护措施：维修前需备份触摸屏内的程序与参数，可通过 Vijeo Designer 软件导出项目文件；更换主板或控制卡后，需重新导入备份数据并进行参数校准，确保设备恢复原有功能设置。
四、结语
施耐德触摸屏响应迟缓的硬件故障本质是 “信号采集 – 传输 – 处理” 链路中的某个环节出现性能衰减或中断。通过 “外部清洁 – 连接检查 – 核心部件检测 – 环境优化” 的分层排查思路，可精准定位故障点；遵循 “匹配替换 – 专业校准 – 全面验证” 的维修流程，能高效恢复设备性能。工业用户建立定期维护机制，提前规避灰尘、湿度、电磁干扰等隐性风险，可将触摸屏硬件故障发生率降低 60% 以上。
