伦茨变频器过热保护故障维修方法解析

伦茨变频器过热保护故障维修方法解析：在工业自动化进程中，变频器是电机调速与节能的核心设备，其中伦茨变频器凭借出色性能与稳定运行，在各类工业场景中占据重要地位。过热保护是变频器的关键自我保护机制，当内部温度超出安全阈值，便会自动触发，停止输出，避免硬件因过热受损。

伦茨变频器过热保护硬件故障原因分析

散热系统故障

1. 散热风扇问题

• 风扇损坏：散热风扇长期高速运转，内部电机绕组易短路、断路，扇叶也可能破损、变形。风扇无法正常运转时，变频器内部热量难以排出，温度迅速上升，触发过热保护。在多尘工业环境中，灰尘、颗粒物易进入风扇，磨损电机轴承，导致风扇卡死或转速下降。
• 风扇转速不足：风扇供电电压异常会致使转速不足，如变频器电源电路故障，输出电压低于额定值。此外，风扇控制电路故障，像驱动芯片损坏、控制信号丢失等，也会使风扇转速不稳定。

2. 散热片异常

• 积尘堵塞：工业环境中的灰尘、油污易附着在散热片表面，堆积形成污垢层，堵塞散热片缝隙，阻碍空气对流，热量无法有效散发，导致变频器温度升高。在纺织、水泥、钢铁等粉尘污染严重行业，该问题更为突出。
• 散热片损坏：外力撞击、振动可能使散热片变形、开裂或部分脱落，破坏其结构完整性，减小散热面积，降低热传导效率，引发过热保护。设备运输、安装时操作不当，就可能造成散热片损坏。

3. 风道堵塞

• 内部风道问题：变频器内部风道设计用于引导空气有序流动，但线缆布置不合理、零部件松动位移等可能阻挡风道，使空气流通不畅。例如，维修人员检修后未整理好内部线缆，导致线缆缠绕在风道内。
• 外部风道受阻：变频器安装环境也影响散热效果。若安装在密闭狭小空间且通风不良，或出风口、进风口被遮挡，外部空气无法进入参与散热循环，热量积聚，最终触发过热保护。

功率器件故障

1. IGBT 模块故障

• IGBT 损坏：IGBT 作为变频器核心功率器件，工作时承担电能转换与控制任务，会产生大量热量。长期受高电压、大电流冲击，以及温度变化、电磁干扰等影响，IGBT 模块易出现故障，如芯片短路、开路，焊点松动、脱焊等，导致工作性能下降，功耗增加，触发过热保护。在频繁启动、制动场景中，IGBT 模块损坏概率更高。
• IGBT 驱动电路故障：IGBT 正常工作依赖稳定、准确的驱动信号。若驱动电路出现故障，如驱动芯片损坏、电容漏电、电阻变质等，会使驱动信号异常，导致 IGBT 导通和关断异常，功耗上升，温度过高，引发过热保护。

2. 整流桥故障

• 整流桥损坏：整流桥负责将交流电转换为直流电，当内部二极管短路、开路时，输入电流异常，电路损耗增加，产生过多热量。如某一个二极管短路，会使其他二极管承受电流增大，发热加剧，导致整流桥过热。长期运行在电压波动大的电网环境中，整流桥更易出故障。
• 滤波电容问题：整流桥输出直流电需经滤波电容平滑处理，电容长期使用后，电容量可能下降，等效串联电阻（ESR）增大。电容量下降使滤波效果变差，电压纹波增大；ESR 增大则导致电容自身发热严重，影响变频器正常工作，还可能使功率器件因电压、电流波动发热，触发过热保护。

温度传感器故障

1. 传感器损坏

• 物理损坏：温度传感器靠近发热元件安装，运行中受振动、高温、电磁干扰等影响，可能出现物理损坏，如探头断裂、引脚脱焊。损坏后，传感器无法准确检测温度，可能发送错误信号，导致过热保护误动作。在振动大的机械设备上使用的变频器，温度传感器更易损坏。
• 性能漂移：随着使用时间增加，温度传感器性能可能漂移，输出特性与实际温度对应关系改变。例如，NTC 热敏电阻式温度传感器在长期高温环境下，电阻值与温度对应曲线会偏移，导致测量温度不准确，若测量值高于实际温度，会触发过热保护。

2. 传感器线路故障

• 线路断路或短路：温度传感器与控制系统通过导线连接，设备运行中，线缆老化、磨损、拉扯等可能导致线路断路或短路。线路断路时，传感器无法传输温度信号，控制系统误判温度异常高；线路短路则使信号异常，均可能引发过热保护误动作。在频繁移动设备的场景中，连接线易受损。
• 接触不良：传感器插头与插座、接线端子接触不良，会导致信号传输不稳定，出现温度信号跳变、丢失等情况，使控制系统误判温度状态，触发过热保护。此问题在工业环境恶劣、设备振动大的场合较为常见。

其他硬件相关故障

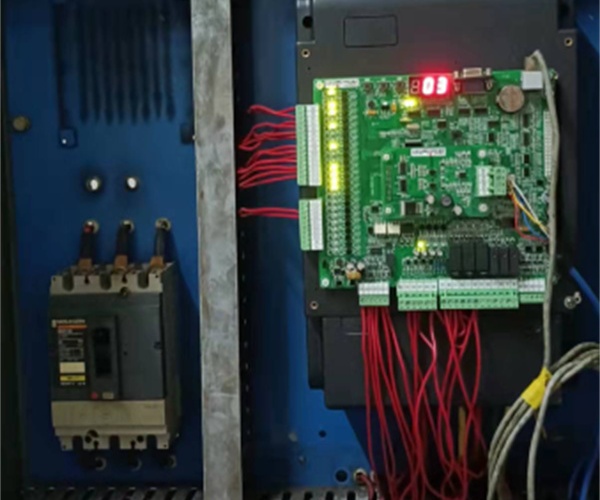

1. 控制板故障

• 控制芯片问题：变频器控制板负责运行控制与监测，控制芯片是核心部件。芯片出现故障，如内部逻辑错误、程序丢失、损坏等，可能导致对散热风扇、功率器件等控制异常。例如，无法正确调节散热风扇转速，或错误控制功率器件工作状态，使其高功耗运行，导致变频器过热。控制芯片故障可能由芯片质量、静电冲击、工作温度过高等原因引起。
• 辅助电路故障：控制板上的辅助电路，如电源电路、信号调理电路等，对控制芯片正常工作至关重要。辅助电路故障，如电源电路输出电压不稳定、纹波过大，会影响控制芯片工作稳定性；信号调理电路故障可能使温度、电流检测信号畸变，导致控制芯片误判，引发过热保护。

2. 电解电容老化

• 电容量变化：变频器内部电解电容用于电源滤波、储能等电路，使用时间增长，电容量逐渐下降。如直流母线滤波电路中，电容电容量下降会使直流电压纹波增大，功率器件承受电压波动增加，工作损耗增大，产生更多热量，还可能影响控制性能，加剧发热问题。
• 等效串联电阻增大：电解电容老化还表现为等效串联电阻（ESR）增大，ESR 增大使电容通过电流时自身发热明显增加，影响自身性能，还可能使功率器件工作温度升高，触发过热保护。高温环境下，电解电容老化速度更快。

伦茨变频器过热保护硬件故障维修方法

散热系统维修

1. 散热风扇维修与更换

• 风扇检查与清洁：断开变频器电源，用毛刷、吸尘器清理散热风扇表面及内部灰尘、杂物，确保叶片转动灵活。使用万用表测量风扇电机绕组电阻值，判断是否短路、断路。正常电阻值应在额定范围内，电阻值无穷大表示绕组断路，远小于额定值可能短路。
• 风扇更换：风扇电机损坏、扇叶严重破损或变形无法修复时，及时更换同型号、同规格风扇。更换时注意正确连接电源线，确保极性正确，安装牢固，避免运行中振动、移位。

2. 散热片清理与修复

• 散热片清理：散热片积尘可用高压气枪或专用清洁剂清理。高压气枪对准缝隙缓慢移动吹出灰尘，积尘严重时先喷清洁剂反应后再吹净。清理过程注意不要损坏散热片结构。
• 散热片修复：散热片轻微变形可小心整形恢复，开裂或部分脱落且损坏面积小，可采用焊接修复，但要控制焊接温度。若损坏严重无法修复，则需更换新散热片。

3. 风道疏通

• 内部风道检查与整理：打开变频器外壳，检查内部风道有无线缆缠绕、零部件位移阻挡情况。整理线缆固定好，重新安装固定松动、位移的零部件，确保风道畅通。
• 外部风道优化：检查安装位置周围环境，确保出风口、进风口无遮挡。若安装在密闭空间，增加通风设施，如排风扇、空调等，合理规划设备布局，保证空气流通空间，提高散热效果。

功率器件维修

1. IGBT 模块维修与更换

• IGBT 模块检测：用万用表二极管档测量 IGBT 模块各引脚正反向电阻值判断是否短路。正常情况下，各引脚电阻值有一定规律，电阻值异常小接近零可能短路。也可用专业测试仪全面检测，包括开通电压、关断时间、饱和压降等参数。
• IGBT 模块更换：确定 IGBT 模块损坏后，更换同型号产品。拆卸旧模块注意避免损坏其他元件，安装新模块时在与散热片间均匀涂抹导热硅脂，按正确顺序和方法固定并连接引脚。
• 驱动电路检查与修复：更换 IGBT 模块后，用示波器测量驱动电路输出信号波形，正常信号应幅值稳定、脉冲宽度正确、波形良好。若信号异常，检查驱动电路元件，更换损坏元件，修复故障，确保 IGBT 得到正常驱动信号。

2. 整流桥维修与更换

• 整流桥检测：用万用表二极管档测量整流桥各二极管正反向电阻值。单相整流桥有四个二极管，三相有六个。正常时正向电阻小，反向电阻大，电阻值均为零或无穷大说明二极管损坏。
• 整流桥更换：确定整流桥中有二极管损坏，更换整个整流桥模块，选择同型号、规格产品，更换时正确连接输入、输出引脚，确保接线牢固。
• 滤波电容检查与更换：用电容表测量滤波电容电容量，与标称值对比，下降超过 20% 建议更换。用万用表电阻档测量等效串联电阻（ESR），值明显增大也应更换。更换时注意电容耐压值、容量等参数与原电容一致，正确安装极性。

温度传感器维修

1. 温度传感器更换

• 传感器检测与判断：对于 NTC 热敏电阻式温度传感器，用万用表电阻档测量不同温度下电阻值，与特性曲线对比，偏差大超出允许范围说明性能漂移或损坏。热电偶式温度传感器可用测试仪测量输出热电势，根据对应关系判断是否正常。
• 传感器更换操作：确定传感器故障后，更换同型号、同规格产品。拆卸旧传感器小心操作，安装新传感器确保位置准确、与发热元件接触良好，正确连接引线。

2. 传感器线路修复

• 线路检查与排查：用万用表通断档逐段检查温度传感器线路，查找断路、短路点，重点检查易受损部位。断路线路可焊接修复，短路线路需查找原因并修复或更换部分线缆。
• 接触不良处理：对于插头、插座和接线端子接触不良问题，先用酒精棉球清洁表面氧化物、污垢，再插紧插头、拧紧接线端子。若连接件损坏严重，需更换新件。
