欧陆SSD直流调速器上电无反应硬件故障维修方法分享：欧陆SSD直流调速器作为工业自动化领域的重要设备，广泛应用于各种直流电机控制场景。当设备出现上电无反应的故障时，往往会导致生产线停滞，造成经济损失。我们公司有着丰富的维修直流调速器故障的经验和强大的技术团队，欢迎来电咨询。

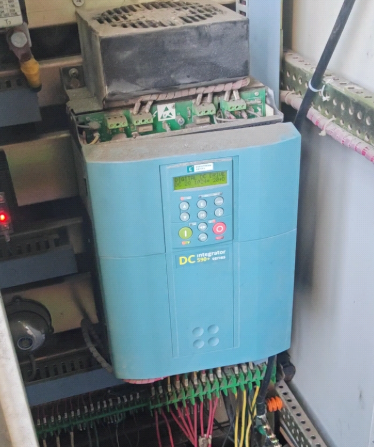

欧陆SSD直流调速器上电无反应故障的常见硬件原因

欧陆SSD直流调速器上电无反应是一种较为常见的故障现象，其背后可能隐藏着多种硬件问题。根据维修实践和案例分析，我们可以将这些原因归纳为以下几大类：

电源电路故障是导致调速器上电无反应的最常见原因之一。电源板作为整个系统的”心脏”，负责为控制板、显示面板等提供工作电压。当电源输入电路出现问题时，如保险丝熔断、整流桥损坏或滤波电容失效，会导致整个系统无法获得工作电压。特别是±10V基准电源异常（如+10V降至2V，-10V变为-7V）会直接影响调速功能，此时往往伴有特定IC（如电压调节芯片）异常发热现象。此外，辅助电源故障（如显示代码”oxf003″）通常源于电源板取样电路异常，可通过对比正常板的VP31、VP32等测试点电压来诊断。

控制板故障同样会导致上电无响应。控制板上的微处理器（如80C196KC）若复位电路异常（复位信号应为高电平却变为脉冲信号），会造成I/O输出数据间歇性中断。电源监控芯片（如MAX825）故障或驱动芯片（如ULN2003）短路也会导致系统无法正常启动，表现为LCD黑屏但指示灯闪烁。控制板上的存储器损坏或程序丢失同样会使调速器失去响应能力，这种情况多发生在电源波动或雷击后。

显示面板故障虽然不会影响调速器的实际运行，但会给故障诊断带来困难。面板连接线松动或接触不良是最常见的原因。此外，面板本身的LCD显示屏损坏或背光电路故障也会造成”无显示”的假象，此时需注意观察面板指示灯状态以辅助判断。

励磁电路问题虽然主要表现为”FIELD FALL”报警，但在某些情况下也可能导致系统保护性不响应。检查D3、D4励磁输出端子有无电压输出（正常应为160V左右）是判断此类故障的关键。励磁回路中的可控硅损坏是常见故障点，更换时需注意型号匹配和安装质量。

主回路短路是较为严重的故障，通常伴有明显烧毁痕迹。当输入或输出侧存在短路时（如IGBT或可控硅击穿），调速器保护电路会动作导致无法上电。此类故障往往由于过载、散热不良或元件老化引起，维修时需全面检查相关电路，避免遗漏潜在问题。

了解这些常见硬件故障点及其表现，有助于维修人员快速定位问题，提高维修效率。在实际维修过程中，建议按照从简单到复杂的顺序逐一排查，避免不必要的拆卸和更换。

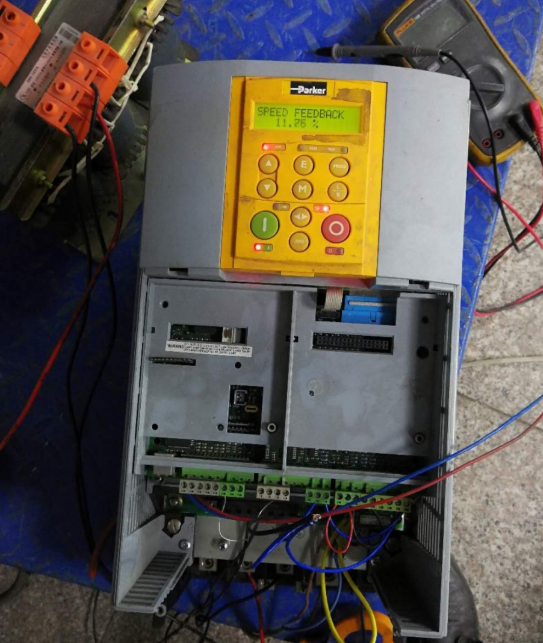

欧陆SSD直流调速器常见硬件故障的具体维修方法

确定欧陆SSD直流调速器上电无反应的具体故障原因后，需要针对不同硬件问题采取相应的维修措施。本部分将详细阐述常见硬件故障的修复方法，包括电源板维修、控制板修复、显示面板处理以及主回路和励磁电路的检修要点。

电源板维修是解决上电无反应故障的首要任务。当检测到电源板故障时，首先应更换明显损坏的元件，如熔断的保险丝、鼓包的电解电容和烧焦的电阻。对于基准电源异常（如±10V偏差大）的情况，重点检查电压调节IC及其周边元件。在一例维修案例中，更换发热严重的IC后，-10V恢复正常但+10V变为+13V，进一步检查发现该IC附近有两个贴片电阻烧断，更换后问题解决。对于显示”oxf003″辅助电源故障，测量发现VP31（正常2.29V）、VP32（正常2.5V）异常，更换IC339后电压恢复正常。维修电源板时需特别注意：更换元件后应使用调压器缓慢升高输入电压，监测各输出是否正常，避免二次损坏。

控制板修复需要更精细的操作。对于复位电路异常导致的启动失败，检查MAX825电源监控芯片及其相关RC网络，更换不良元件。当ULN2003驱动芯片发烫时，表明其负载存在短路，需同时检查后级电路。微处理器周边电路维修应特别谨慎——更换晶振时需选择相同频率和负载电容的型号，焊接时控制温度避免静电损坏。若怀疑程序丢失，可通过RS232或DeviceNet接口尝试连接编程软件，查看能否识别设备。对于严重损坏的控制板，若维修成本过高，可考虑更换整板，但需注意版本兼容性，并重新输入原有电机参数。

显示面板处理相对简单。若是连接线问题，重新插拔或更换排线即可。LCD显示屏损坏需整体更换面板模块，选购时注意型号匹配（如590+面板与590可能不兼容）48。少数情况下，面板电源滤波电容失效会导致背光不亮，更换这些电容可恢复显示。面板维修后应测试所有按键和指示灯功能是否正常，确保人机交互功能完整6。

励磁电路检修针对”FIELD FALL”类故障。首先测量D3、D4端子有无约160V的励磁输出电压。若无输出，检查励磁可控硅（SCR）及其触发电路——可控硅损坏是常见原因，更换时需注意参数匹配（电压、电流等级）和安装散热12。在一例反复烧毁可控硅的案例中，最终发现是触发信号异常导致SCR不完全导通，更换触发电路的光耦后问题解决。励磁电流检测电阻开路或变值也会导致故障，应检查这些精密电阻的阻值是否正常。

主回路维修涉及高压大电流部件，需格外谨慎。当IGBT或可控硅模块短路时，应先拆除损坏模块，检查驱动电路是否正常。更换功率模块前，应使用酒精清洁散热面，均匀涂抹导热硅脂，确保安装力矩符合要求（过紧可能导致瓷片破裂）。主回路维修后，建议先串联白炽灯作为假负载测试，正常后再接电机。对于频繁烧毁功率器件的设备，需进一步检查：电机绝缘是否良好、减速机是否卡死、散热系统是否有效，以及参数设置是否合理（如加速时间过短）。

通过以上针对性的维修方法，大多数上电无反应的硬件故障都能得到有效解决。维修人员应养成分析故障根本原因的习惯，而非简单更换损坏部件，这样才能预防同类故障再次发生。同时，建立常见机型的维修档案和测试数据库，将大幅提升未来维修的效率和质量。
