电路板维修非直接替换法介绍

电路板维修非直接替换法介绍

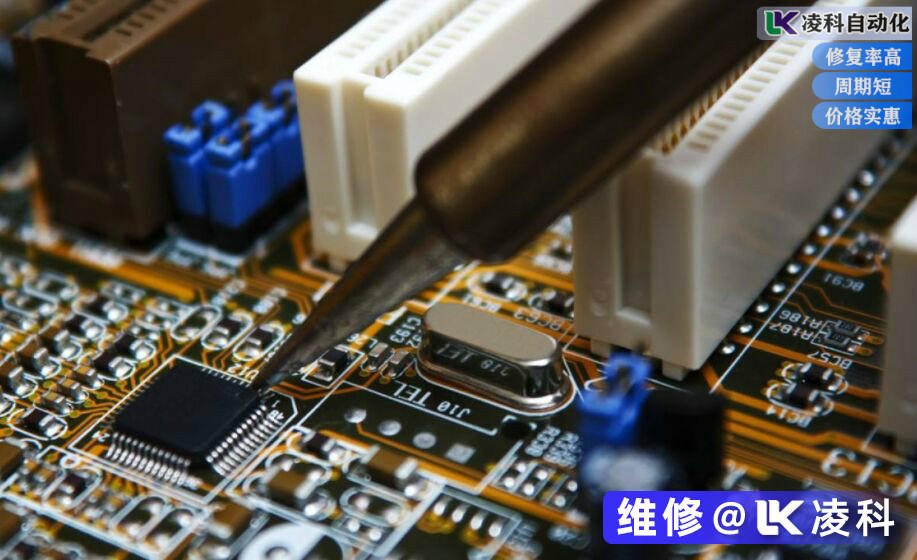

关于电路板维修大家都直接有一种比较简单的直接替换法,就是用同型号正常的器件去更换受损的器件,通过更换的方式来排查故障。其实关于电路板维修出了直接替换法之外,还有一种非直接替换法。所谓非直接替换法是指对不能进行直接代换的器件稍加修改,使之成为可代换的器件。
关于电路板维修的非直接替换法有一个基本原则:代换所用的器件可与原来的器件外形不同,但功能要相同,特性要相近;而且在保证代换后不影响原机的性能。关于具体替换方法,我们可以进行简单的举例。
举例一:不同封装IC的代换
这里主要说的是类型相同但是封装外形不同的IC代换。在代换时,我们需要将新器件的引脚按原器件引脚的形状和排列进行整形。
举例二:电路功能相同但个别引脚功能不同电路板的代换
针对电路功能相同,但引脚功能不同的电路板,在代换时可根据各个型号的具体参数及说明进行。比如,电视机中的AGC、视频信号输出有正、负极性的区别,在代换时我们只要在输出端加接倒相器后即可代换。

举例三:类型相同但引脚功能不同电路板的代换
这种代换很多时候都改变外围电路及引脚排列,因而需要电路板维修人员掌握的理论知识和完整的资料,同时还应该拥有丰富的实践经验与技巧。

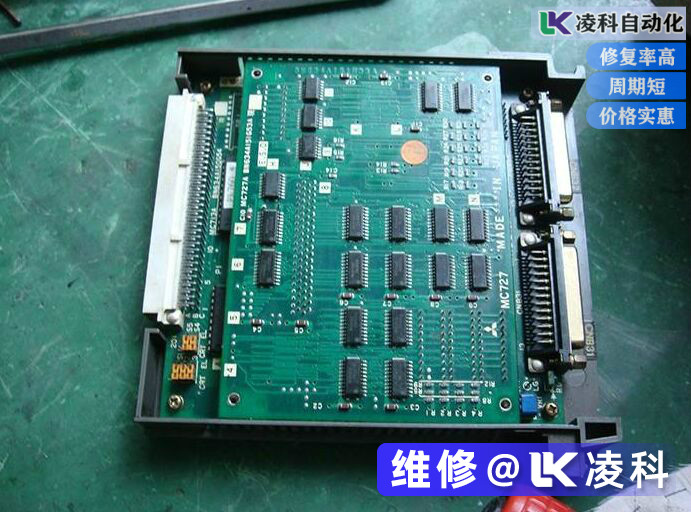

举例四:非直接替换法之.组合代换
电路板维修当中的组合代换就是把同一型号的多块IC内部未受损的电路部分,重新组合成一块完整的IC,用以代替功能不良的IC的方法。对买不到原配IC的情况下是十分适用
在实施这一种替换方法时要注意以下几点:
点,在电路板维修非直接替换法当中的组合代换,首先要注意集成电路引脚的编号顺序,不能接错。
第二点,关于电路板维修为适应代换后的IC的特点,与其相连的外围电路的元件要作相应的改变;
第三点,电源电压要与代换后的IC相符,如果原电路中电源电压高,应设法降压;电压低,要看代换IC能否工作,这也是整个电路板维修过程中的基本原则。
第四点,代换以后要测量IC的静态工作电流,如电流远大于正常值,则说明电路可能产生自激,这时须进行去耦、调整。若增益与原来有所差别,可调整反馈电阻阻值;
第五点,代换后IC的输入、输出阻抗要与原电路相匹配;还要检查其驱动能力。
一点,在采用组合代换时,电路板维修人员要保证充分利用原电路板上的脚孔和引线。
