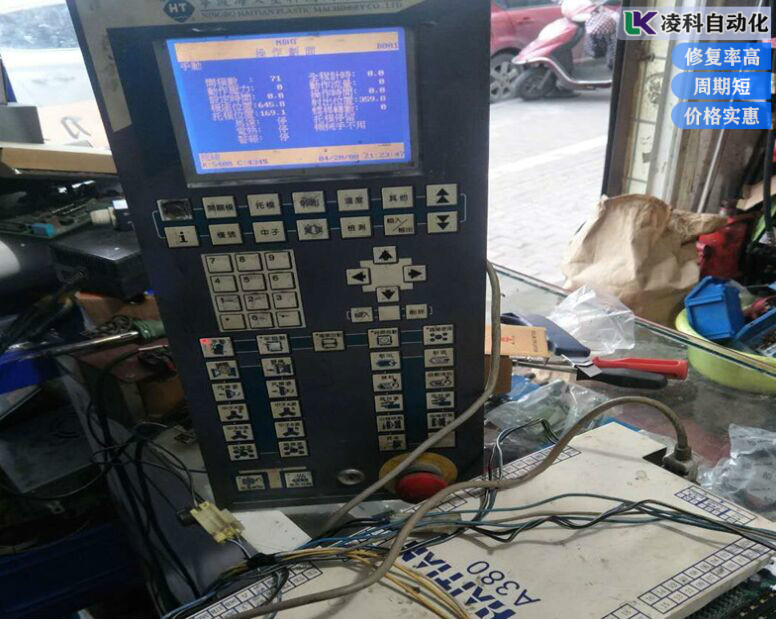

对注塑机电路板维修时用的的技术手段

时间:2019-06-09
如果将电路板进行分类的话,按照电路板的层数来分可以将电路板分为三类,一类是单面板,一类是双面板,还有一类是多层板。虽说分类不同,但其应用领域确是相同的,像电子电器,生活家电,工厂车间,汽车行业,虽然电路板的应用领域众多,但在对电路板进行维修时的手段和方法却是相同的,本文就以注塑机电路板为例,介绍注塑机电路板维修技术和维修方法。

在对注塑机电路板进行故障检测时需要用到的方法

1.外观检查法
即通过望、问、闻、切的老一套办法,观察电路板是否有烧焦的地方,敷铜是否有断裂的地方,闻电路板上是否有异味,是否有接触不好的地方,接口、金手指是否有发霉发黑的现象等。询问客户故障现象及故障发生的过程,往往能将故障集中在某些部位。通过上面的处理,往往能发现一部分问题。


2.通杀法
即将所有的元器件都检测一遍,找到有问题的元件更换之,达到修理的目的,如果遇到仪器无法检测的元件,则采用代换法,即不管其是否损坏,均用新元件来代替,保证板上的所有器件均是好的,达到修理的目的。该方法简单,容易上手,对工程师的技术水平要求不高,但操作时需要高度的细心和责任心,否则某些器件在拆下来时没有记清位置,发生装错装反的情况,很容易造成维修失败。另外该方法对于过孔不通、敷铜断裂、电位器调整不当等问题是力不从心的。遇到有程序和有数据的芯片时则不能采用此方法。


3.对比法
对比法是无图纸维修电路板的方法之一,实践证明有着非常好的效果,通过和好板的状态对比达到查出故障的目的,通过对比两块板的各节点的曲线来发现异常。然而很多时候没有一块好板来进行对比,但这并不代表不可以使用此方法,比如可以在电路板中找到具有相同属性的电路,比如某板的有三个同样的接口,这三个接口具有相同的电路,就可以使用三个相同的接口之间互相比对曲线,判断问题。当找不到上面提到的情形时,依然可以找到共同属性的电路,比如电路中的总线通常具有相同的曲线。还有时候无法判断一个IC是否损坏,也可能通过扫描曲线的方法来和好的IC进行曲线对比达到判断的目的。总之,需要开动脑筋,才能将对比法发挥。
