西门子电路板分层故障的维修方案

        西门子电路板分层故障的维修方案:西门子电路板提供接地回路是PCB的***设计实践,可以在同一层或相邻层上提供该路径,以用于差分对,电源层和单端信号。西门子电路板应通过在附近创建接地回路来路由快速变化的信号,倒入周围的快速上升和下降时间信号,以***程度地减少电磁噪声,您还可以在下面创建不间断的接地层,西门子电路板以将噪声降至***。有接地回路的PCB的另一个重要建议是,在接地层之间路由快速变化的信号,并用通孔缝合将它们包围起来,这将有助于对印制板进行FCC测试。

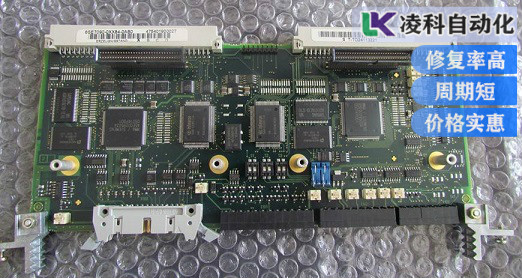

 西门子电路板
西门子电路板显示异常该如何解决:
上图显示了如何使用接地回路减少不必要的电流,确保将差分对通过整个电路耦合在一起,接地回路应直接位于信号线附近或下方。这将有助于***程度地减少电磁感应噪声,西门子电路板为了提供直接的接地回路,接地回路过孔应放置在差分对过孔附近。当信号从一层传播到另一层时,这将为信号提供最小的阻抗路径。在设计具有接地回路的PCB时,电路层应从上方堆叠,从而在电源平面上布线。这很重要,因为在到达接地层之前传播过功率平面的信号将具有与功率平面相同的电场西门子电路板这可能会导致该信号线产生噪声。

西门子电路板电阻故障的解决方法:
       西门子电路板电阻请记住,信号遵循的是阻抗最小而不是电阻最小的路径。建立接地回路可减少电路内部的有害电流。这将有助于创建具有最小噪声的高质量电路板,虽然我们已经能够使用较小的微芯片降低工作电压。随着微芯片变得越来越小,噪声容限也增加了,西门子电路板这就需要重新考虑PCB的设计方式。 应该为所有信号特别是快速开关信号提供接地回路和回路通孔。您还需要将铜浇注物绑在互连件周围,否则它们可能会成为辐射元件,从而产生有害的噪声。

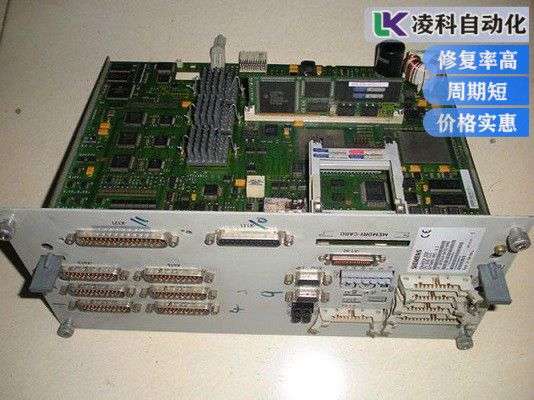

 西门子电路板
西门子电路板电容器故障该如何维修:
       当一个小的两引线离散表面安装元件通常是电阻器,电容器或电感器仅由一根引线焊接下来,而另一根引线粘在空中时,就会发生PCB墓碑。当焊膏较早地在组件的一根引线处融化(或“润湿”),西门子电路板然后在焊膏在该引线处融化之前,将组件从另一焊盘上拉起并拧紧,就会发生这种情况。这个名称源于表面贴装组件的早期,那时表面贴装组件是PCB组装回流操作中非常常见的故障模式。西门子电路板组件会从回流焊炉中出来,直立在整个板上,就像墓地中的墓碑一样。
