ABB直流电机驱动器报警故障值得收藏

时间:2019-08-21

       ABB直流电机驱动器报警故障值得收藏:在众多的维修当中最难 维修的一种故障就是机器不能正常启动但是故障表现还是很不明确,让你无法正常的做出判断,自己检测更是无从下手,就像我之前维修的一台ABB直流电机驱动器报警故障,这台机器就是这样的表现。显示屏没有任何的报警代码提示,只是不能正常的运行,并且客户很着急的在公司等着要检测结果。根据品牌与直流驱动器的类型先是看了说明书与网上查到的资料想结合,以及上电后机器的表现多种外在表现的推断来检测。

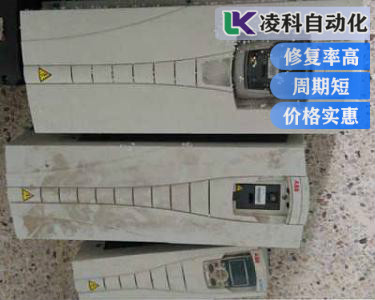

ABB直流电机驱动器报警故障值得收藏
      ABB直流电机驱动器报警故障内部的检测:ABB直流电机驱动器内部电路所示检修:外观检查,没有烧蚀痕迹,使用数字电桥测试电解电容,也没有发现异样决定通电试机,检测驱动响应。因为报警故障中带电检测电面与驱动是可以很快又有效的来解决问题的并且这个故障寻找还是很准确的。之前在去现场维修了一台施耐德的伺服驱动器当时也是报警故障不明朗,很难寻找原因,起初我是想带电来检测电机来观察驱动器的表现,当时工厂的负责人不同意这样操作担心会造成其他的问题出现,这样在未通电的情况下反复检测来回几次也没能将机器故障查出来,无奈只好按照我的方法来检测。

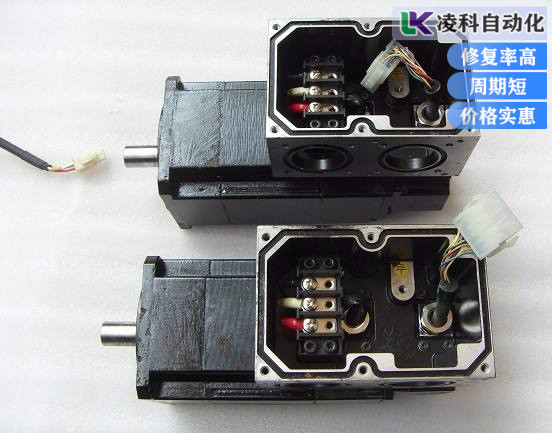

ABB直流电机驱动器报警故障
     ABB直流电机驱动器报警故障的通电检测方法:ABB直流电机驱动器此机低压交流输入供给控制电源,然后整流滤波,两个4V-15VDC-DC转换器模块转换后得到后级所需电压做控制电源。为了方便,可以不使用隔离变压器输人低压交流电源,而在交流电源输入端直接接入24V直流电源,因为不管正负,直流电经过整流桥以后,都可以得到方向一致的直流电压。通电后测试各部分电源电压,15V输出正常,4个1GBT的G-S负压正常。指针万用表×10挡给驱动光耦2,3脚注入电流,6脚输出电压变化明显,相对应的IGBT模块GS转为正压,4路测试正常。发现机器接直流电机的两根输出线之间并联了接触器的常开触点,不知用于什么目的咨询了工厂的工程师他也不太明白这个作用,为了节约维修是时将接触器的线圈是380VAC供电,直接给线圈接入38VAC电压,触点吸合以后测试触点电阻有600多欧姆,显然触点已经损坏。从仓库领了新的接触器后更换上去后再次试机,这台ABB直流电机驱动器报警故障消除,机器恢复正常的运行。
