LS伺服驱动器上电无显示故障经典经验

时间:2019-08-13
       LS伺服驱动器上电无显示故障经典经验:伺服驱动器上电无显示故障主要的原因是在电路,电压或是电源的问题上,对它们的测试以上电后检测各引脚电压为主,如果电路包含相同的部分,也可以通过对比电阻或电压差异来判断故障点。具体的操作检测方法是先判断芯片部分是做运算放大器用还是做比较器用,如果是做运算放大器,则如果到同相输人端和反相输入端电压一致(偏差不超0.1V,因为万用表的引入可能会引起误差),就判断此运算放大器是好的,如果电压不一致,再测试输出电压,看是否符合要求。

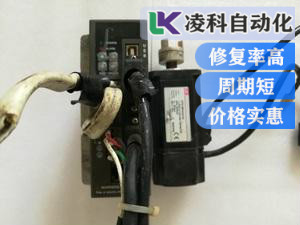

LS伺服驱动器上电无显示故障
       LS伺服驱动器上电无显示故障中检测电压的重要性:LS伺服驱动器电压监测芯片的测试,判断此类芯片好坏需要先了解处理器是高电平复位还是低电平复位。如果是高电平复位,则是系统通电后瞬间复位芯片复位脚输出若干毫秒高电平,单片机运行稳定后就一直是低电平;相应地如果是低电平复位,则复位芯片复位脚输出若干毫秒低电平,单片机运行稳定后就一直是高电平,无论是高电平,低电平,这在电压的处理上都要注意,如有某一项的不合格都是会导致机器出现无法启动或是上电无显示故障。我们可以使用万用表或示波器或逻辑笔测试复位脚的电平来判断,如果复位脚不符合以上逻辑,或者老是高低电平跳变,说明复位有问题,需要检测电源是否正常或者复位芯片的电压设置是否合适。

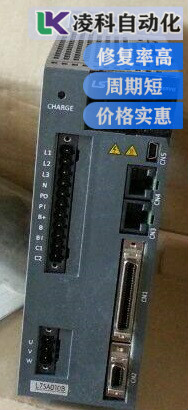

LS伺服驱动器上电无显示故障
       LS伺服驱动器上电无显示故障中元件的检测:LS伺服驱动器元器件测试详解的特点,即比较同相输入电压大于反相输入电压,则输出电压接近电源电压***值,同相输入电压小于反相输入电压,则输出电压接近电源电压***值。当然,像LS伺服驱动器之类的集电极开路的比较器,输出没有上拉电阻,是测不出高电平的如果测试不符合以上规律,可能就是芯片损坏,可以拆下来,使用集成电路测试仪单独存储器芯片的测试存储器芯片包括易失性存储器和非易失性存储器,易失性存储器掉电后程序就会丢失。所以如果LS伺服驱动器电路板上有电池,那么***不要轻易拆装电路板上的RAM。这些RAM或者存储了日期时间数据,或者存储了用户设置的参数,除非你非常清楚能够重新安装或者输入用户机器的参数。部分编程器提供一些低容量的RAM的测试程序,但是大容量的SRAM芯片,目前市面上没有合适的测试仪器,只能采用代换法来维修非易失性存储器芯片是可以复制程序的,OTP-ROM、 EPROM,FLASH-ROMEEPROM和内部带电池的SRAM芯片,这些都是可以使用编程器复制程序的。如果怀疑损坏,可以找相同的电路板,从上面取下相同芯片,使用编程器读取程序,然后将程序写入到新的LS伺服驱动器芯片里面这样可以将芯片的故障排除。
