力士乐变频器电路维修罕见故障

时间:2019-08-06
       力士乐变频器电路维修罕见故障:力士乐变频器电路故障时可以用电阻来检测,一般的热电阻测温电路原理是四线制测温应用电路图这是一个用于四线制测温的专用芯片,分析这个芯片的工作原理可以很好地理解四线制的测温电路。ADT70内部包含一个仪用放大器、一个运算放大器、一个2.5V基准电压源,两个对称输出式电流源。其中力士乐变频器中一个电流源输出串联一个1000参考电阻,在节点C和D之间产生电压降,另一电流源输出串联热电阻PRTD,在节点A和B之间产生电压降,同时B点电压接到运算放大器的同相输入端,D点电压接到同相放大器的反相输入端因为“虚短”,B和D的电压相等,那么加在仪用放大器两个输入端之间的电压差即是恒流源通过参考电阻产生的电压与恒流源通过热电阻产生的电压的差值。

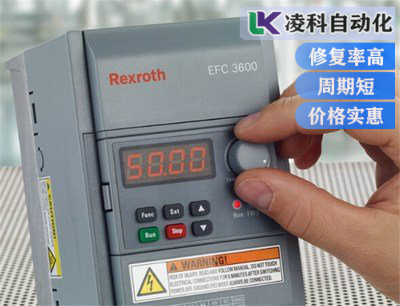

力士乐变频器电路维修罕见故障
       力士乐变频器电压对电路故障的影响:力士乐变频器电压差值与热电阻和参考电阻的电阻差成正比,因为虚断,连接热电阻到运放输入端之间的连线没有电流,只取电压,所以引线不会构成对热电阻测量的影响,测量的精度能够很好保证。力士乐变频器ADT70内置的仪用放大器将电压信号放大后,从OUT1A端子输出,再送其他电路。处理外接在RGA和RGB端子上的50k9电阻决定仪用放大器的增益由以上介绍的热电阻不同测温电路看出,二线制测温只需两根引线,但精度不高;三线制测温精度可以,但需三根引线,而且须保证三根引线线径、材质、长度一致才可达到精度要求;四线制测温精度***,且对引线的要求不高,但接线需四根。一般情况下力士乐变频器如果测温点较多,使用的导线成本增加明显,故障隐患也会随之增加。

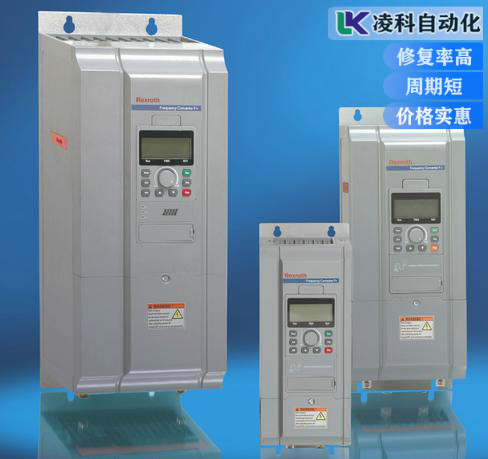

力士乐变频器电路维修
       力士乐变频器电流对电路故障的影响:理论上力士乐变频器电流源的内阻为无穷大,同一个回路内的元件通过相同大小的电流,利用这一特点,工业上最广泛采用4~20mA电流环路来传输模拟信号。力士乐变频器电流取20mA上限是因为20mA电流的通断引起的火花能量较小,不足以引燃瓦斯;电流取4mA下限是为了检测断线,电流最小输出4mA电流,环路断线故障时降为0,常常取电流低于2mA作为断线报警值。这样的情况下力士乐变频器的电路故障就可以很好的解决了,只要将电压电流的故障排除后很快就可以将故障解决,因为电路的故障只要将电流与电压的问题解决了基本上力士乐变频器的电露故障也就消失了。
