海德汉电路板电路故障的各种表现速成方法

       海德汉电路板电路故障的各种表现速成方法:在海德汉电路板故障表现中反馈电阻R2使得同相输入端电压有一个较小的跟随输出电压的正向的变化,这可以避免同相输入和反相输入电压值在接近时引起电路的振荡。注意,“虚短”的情况只有在有负反馈的时候才成立,没有负反馈的“虚短”分析都是错误的,因此在维修电路板中其针对每外电路的不同特点来做检测,分析。

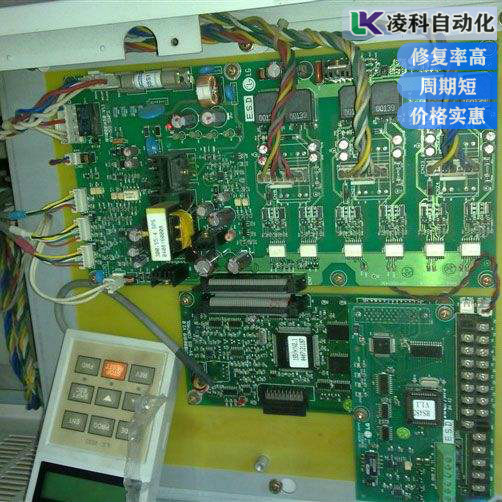

海德汉电路板电路故障的各种表现速成方法
1.比较器电路:反馈电阻R2没有接到反相输入端,而是接到同相输入端,所以是正反馈,没有负反馈,就不是做放大器使用,而是做比较器使用。R3、R4串联分压后的电压加至比较器的反相输入端,输入电压经R1加至同相输入端,两路电压进行比较,同相电压高于反相电压,则输出高,接近电源电压;反之输出低,接近0V或负电压(取决于是单电源还是双电源)。
2.同相放大器电路:放大倍数是反馈电阻R3与输入电阻R1的比值(3)同相放大器电路因为虚断,5脚和输入电压V1相等,因为虚短,6脚和5脚电压相等,也因为虚断,通过R1和R3的电流相同,据此得到:可知输出电压与输入同相,且当输出与反相输入端短接时,亦即R3=0时,输出电压与输入电压相等,此时没有电压放大作用,但输出电压的带负载能力增强,此时的电路通常称之为电压跟随器。
3.减法器电路:因为虚断,流过R2与流过R4的电流相等,故运放5脚电压为V2/2,因为虚短,6脚电压与5脚电压相等,又因为虚断,流过R1和R3的电流也相等,故而:得此电路即所谓的减法器电路。
4.差动放大电路:首先每个运算放大器都有负反馈电阻,所以虚短成立,因为虚短,U1的同相反相输入端电压相等,U2的同相反相输入端电压相等,所以,R。两端的电压差就是V1与V2的差值,因为虚断,U1的反相输入端没有电流进出,U2的反相输入端也没有电流进出。

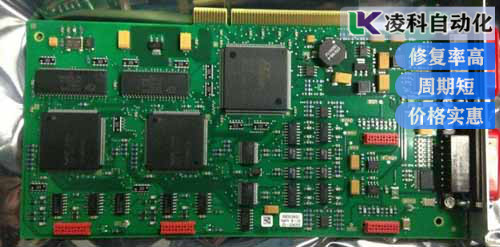

海德汉电路板电路故障的各种表现
      海德汉电路板电路故障的总结:海德汉电路接有负反馈电阻R2,所以电路做放大器使用。因为虚断,则R2无电流流过,也就是说R2两端的电压降即R2的电阻值和流过的电流的乘积为0,故运算放大器5脚电压和地电压相等为0;因为6脚和5脚虚短,所以6脚电压和5脚相同为0因为虚断,6脚没有电流,那么流过R1的电流即流过R3的电流,可知此电路输出电压是与输入反相的。因此在维修电路板时可根据以上的多种电路表现来检测,这个也是多年的维修经验总结得来的可工参考。
